入江工研

IF規格成形ベローズ

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 22,075円～669,847円特別価格

税込単価: 24,283円～736,832円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

両端にIFフランジが付いた成形ベローズ。【特長】・JIS真空フランジと接続が可...

種類
成形ベローズ
接続部種類
JISフランジ
使用流体
空気（真空）
フランジ形状
両端固定
フランジ材質
SUS304
ベローズ材質
SUS316L

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

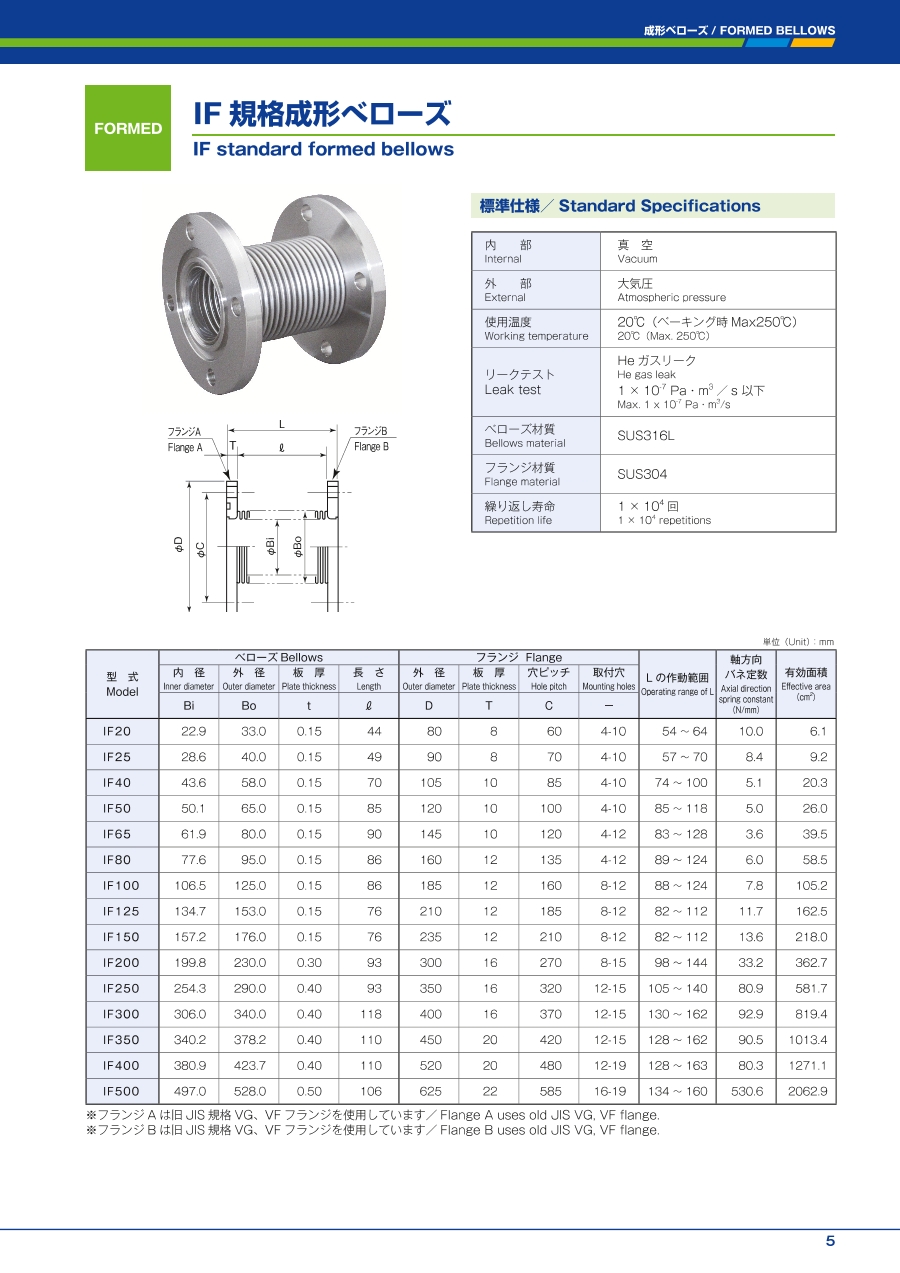

IF規格成形べローズの外形図と寸法

IF規格成形べローズの寸法図

単位: mm

型式	ベローズ			フランジ				Lの作動範囲	バネ定数 (N/mm)	有効面積 (cm²)
	内径	外径	長さ	外径	板厚	PCD	取付穴
	Ｂｉ	Ｂｏ	l	Ｄ	Ｔ	Ｃ	-
IF20	22.9	33.0	44	80	8	60	4-10	54～64	10.0	6.1
IF25	28.6	40.0	49	90	8	70	4-10	57～70	8.4	9.2
IF40	43.6	58.0	70	105	10	85	4-10	74～100	5.1	20.3
IF50	50.1	65.0	85	120	10	100	4-10	85～118	5.0	26.0
IF65	61.9	80.0	90	145	10	120	4-12	83～128	3.6	39.5
IF80	77.6	95.0	86	160	12	135	4-12	89～124	6.0	58.5
IF100	106.5	125.0	86	185	12	160	8-12	88～124	7.8	105.2
IF125	134.7	153.0	76	210	12	185	8-12	82～112	11.7	162.5
IF150	157.2	176.0	76	235	12	210	8-12	82～112	13.6	218.0
IF200	199.8	230.0	93	300	16	270	8-15	98～144	33.2	362.7
IF250	254.3	290.0	93	350	16	320	12-15	105～140	80.9	581.7
IF300	306.0	340.0	118	400	16	370	12-15	130～162	92.9	819.4
IF350	340.2	378.2	110	450	20	420	12-15	128～162	90.5	1013.4
IF400	380.9	423.7	110	520	20	480	12-19	128～163	80.3	1271.1
IF500	497.0	528.0	106	625	22	585	16-19	134～160	530.6	2062.9

製品仕様

圧力条件	（内部）真空　　（外部）大気圧
温度条件	20℃（ベーキング時max250℃）
リーク量	1×10^-7 Pa・m³/s 以下
ベローズ材質	SUS316L
フランジ材質	SUS304
フランジ形状	JIS B 2290 フランジA:VG フランジB:VF
繰り返し寿命	1万回

開発秘話

真空用フランジで最もポピュラーなJIS真空フランジに対応しました。ポンプのような振動が絶えずある場所では接続が緩んでしまう事からボルト締めの出来る物を開発致しました。

型番リスト

表示件数

型番

内径

(Φ)

外径

(Φ)

Lの作動範囲

(mm)

最小発注数量

22.9	33	54～64	1個
28.6	40	57～70	1個
43.6	58	74～100	1個
50.1	65	85～118	1個
61.9	80	83～128	1個
106.5	125	88～124	1個
134.7	153	82～112	1個
157.2	176	82～112	1個
199.8	230	98～144	1個
254.3	290	105～140	1個
306	340	130～162	1個
340.2	378.2	128～162	1個
380.9	423.7	128～163	1個
497	528	134～160	1個

通常単価(税別) (税込単価)	通常出荷日

22,075円 ( 24,283円 )	13日目
26,060円 ( 28,666円 )	4日目
30,298円 ( 33,328円 )	在庫品1日目当日出荷可能
31,056円 ( 34,162円 )	在庫品1日目当日出荷可能
33,387円30,716円 ( 33,788円 )	6日目
61,348円 ( 67,483円 )	在庫品1日目当日出荷可能
51,937円 ( 57,131円 )	17日目
75,442円 ( 82,986円 )	7日目
125,378円 ( 137,916円 )	6日目
170,031円 ( 187,034円 )	6日目
254,827円229,344円 ( 252,278円 )	6日目
457,070円411,363円 ( 452,499円 )	6日目
551,629円496,466円 ( 546,113円 )	6日目
669,847円602,862円 ( 663,148円 )	6日目

詳細情報

基本情報

基本情報

両端にIFフランジが付いた成形ベローズ。
【特長】
・JIS真空フランジと接続が可能
・ロール成形法に比べて精度の高いものが得られる
・応力のバラツキを防止出来る
・特定の条件下で既定の作動ストロークを得たい場合に使用出来る
【用途】
・ボルト締めでしっかりした配管を構成したい時に使用

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

入江工研
高真空アングルバルブ（手動型）
排気系の開閉に使用する高真空のバルブです。SUSボディにより耐食性にも優れています。
入江工研
KF規格成形べローズ（ISO KFフランジ付）
排気ラインの誤差吸収や振動吸収に効果を発揮するベローズです。
入江工研
NCE規格溶接ベローズ（コンフラットフランジ付き）
コンフラットフランジ接続でストローク特性に優れています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

IF規格成形ベローズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q長さは変えられますか？

ご希望の長さで製作することが出来ます。

QVGとVFの選択が可能ですか？

標準は片側VG、VFですが、カスタマイズ可能です。回転フランジも対応できます。
