三ツ星ベルト

スタークイックS5M0250

Name: スタークイックS5M0250
Brand: 三ツ星ベルト
SKU: 221005160614
Rating: 4 (2 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

平均満足度4.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 3,809円～18,370円特別価格

税込単価: 4,190円～20,207円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三ツ星ベルト

タイミングプーリ S5Mタイプ

4.3

通常価格(税別)： 3,291円 (税込価格：3,620円)

通常出荷日：9 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三ツ星ベルト

スタークイック S5M0150

通常価格(税別)： 3,389円 (税込価格：3,728円)

通常出荷日：5 日目～

手間要らずですぐに使えるタイミングプーリ。【特長】・軸穴・キー・タップ加工済。...

詳細情報を確認する

種類
タイミングプーリ
バックラッシレスタイプ
非該当
歯形(ベルト形)
S5M
ベルト幅 (mm)
25
材質
鋼材
プーリ/アイドラー
プーリ(ベアリング無し)

未確定：候補が14,065型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

標準プーリ形状

A形

B形

プーリサイズ【S5M】、標準歯形

製品仕様

歯型	歯分類	使用ベルト幅呼称（使用ベルト幅）	材質	表面処理	プーリ形状
S5M	STPD歯形（スーパートルク）	0250（25mm）	鋼材	未処理	A
				未処理	B
				黒染	A
				黒染	B
				無電解ニッケルメッキ	A
				無電解ニッケルメッキ	B

タップ加工

A形

B形

（1）プーリ形状Aの場合は歯底位置にタップ加工を行うため歯数によって90°・120°（以上）位置付近となります。
（2）歯数・軸穴のサイズによって、タップ長さが長くなるため座ぐりを設けます。座ぐり径については下記表にて確認ください。
座ぐり深さの基準は、A形は歯先、B形はボス外形からの深さとなります。

タップサイズ	座ぐり径
M4	φ5
M5	φ6
M6	φ7
M8	φ9
M10	φ11

フランジ

タイミングプーリは、一般に平プーリのようなクラウン（中高）をつけないので、軸の平行度・ベルト固有の特性によってベルトは片方に寄ります。
ベルトがプーリからはずれないようにプーリ側面にフランジをつけてください。

図15-A

図15-B

水平軸の場合

1.軸間距離が小プーリ径の8倍より小さい場合、図15-Aのように小プーリに両フランジをつけてください。W形を除く標準プーリA形、B形及びC形にはフランジがついています。
2.軸間距離が小プーリ径の8倍以上の場合、図15-Bのように両方のプーリに両フランジをつけてください。

垂直軸の場合

ベルトが自重で下側にはずれやすいので、プーリ下側にはすべてフランジをつけてください。

規格表

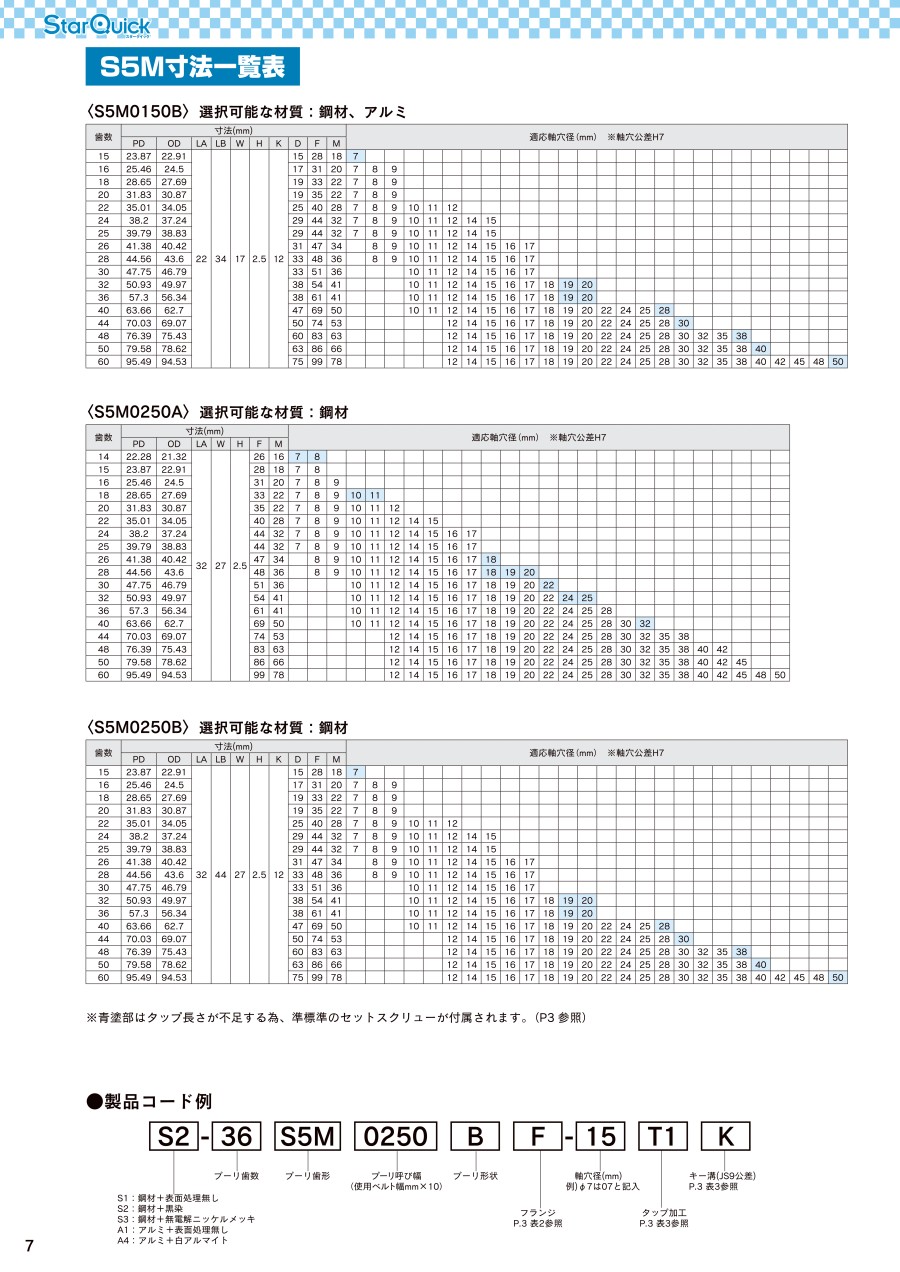

プーリ寸法表

呼び幅	使用ベルト幅（mm）	プーリ幅 LA（mm）	全幅 LB（mm）	歯幅 W（mm）	フランジ段幅 H（mm）
0250	25	32	44	27	2.5

プーリ歯数	プーリ形状	材質	ピッチ径	外径	ボス幅	ボス径	軸穴径d（mm） A形状		軸穴径d（mm） B形状		対応フランジサイズ
プーリ歯数	プーリ形状	材質	PD（mm）	OD（mm）	K（mm）	D（mm）	min	max	min	max	厚み	F	M
14	A・B	鋼材	22.28	21.32	-	-	7	8	-	-	F-10	26	16
15			23.87	22.91	12	15	7	8	7	7	F-10	28	18
16			25.46	24.50		17	7	9	7	9	F-10	31	20
18			28.65	27.69		19	7	11	7	9	F-10	33	22
20			31.83	30.87		19	7	12	7	9	F-10	35	22
22			35.01	34.05		25	7	15	7	12	F-10	40	28
24			38.20	37.24		29	7	17	7	15	F-10	44	32
25			39.79	38.83		29	7	17	7	15	F-10	44	32
26			41.38	40.42		31	8	18	8	17	F-10	47	34
28			44.56	43.60		33	8	20	8	17	F-10	48	36
30			47.75	46.79		33	10	22	10	17	F-16	51	36
32			50.93	49.97		38	10	25	10	20	F-16	54	41
36			57.30	56.34		38	10	28	10	20	F-16	61	41
40			63.66	62.70		47	10	32	10	28	F-16	69	50
44			70.03	69.07		50	12	38	12	30	F-16	74	53
48			76.39	75.43		60	12	42	12	38	F-16	83	63
50			79.58	78.62		63	12	45	12	40	F-16	86	66
60			95.49	94.53		75	12	50	12	50	F-16	99	78

キー溝・タップ寸法表

適応軸穴径（mm）	キー溝幅 B	公差 JS9	キー溝高さ h	公差	タップサイズ T	セットスクリュー（）は準標準
4以上6.35以下※	-	-	-	-	M3	M3×4
7以上9以下※	-	-	-	-	M4	M4×5（M4×4）
10以上12以下	4	±0.015	1.8	+0.1 0	M4	M4×5（M4×4）
12を超え17以下	5		2.3		M5	M5×5
17を超え22以下	6		2.8		M6	M6×8（M6×6）
22を超え30以下	8	±0.018	3.3	+0.2 0	M6	M6×8（M6×6）
30を超え38以下	10	±0.018			M8	M8×10（M8×8）
38を超え44以下	12	±0.0215
44を超え50以下	14		3.8
50を超え58以下	16		4.3		M10	M10×12
58を超え65以下	18		4.4		M10	M10×12

※ 付属されるセットスクリューは、寸法一覧表（デジタルカタログ参照）の青塗部分のみタップ長さが不足しているため（）内のセットスクリューが付属されます。
※ φ4～9（軸穴径 : 4～9mm）はキー加工ができません。

使用例

（1）カシメ方式

ポンチを使用し、上記の要領でカシメてください。
平面の盤上に上図のようにプーリを置き、ポンチでプーリ本体をフランジ面に被せるようなカシメ方をしてください。
（作業時は、手袋など保護具を使用してください。）

ボスと反対側をカシメるときは、不安定な状態になりますので上図のように円筒のパイプ等にボス部を挿入すれば力シメがしやすくなります。

プーリ径（mm）	カシメ数
30以下	4カ所
31～50	6カ所
51～80	8カ所
81～150	10カ所
151以上	12カ所

※ S8M、S14Mは上表のカシメ数の2倍としてください。

注意・禁止事項

1.プーリのフランジハメ合部に異物等が付着していると、プーリとフランジとのすき間ができますのでご注意ください。
2.フランジの傾きを防止する意味で、対角に順次カシメてください。

（2）ビス止め方式

S8M・S14M形の大径プーリおよびXH・XXH形プーリのフランジは、切削フランジとし、プーリ本体の取付けは皿ビスによって固定してください。
フランジのみの販売は行っておりません。

選定サポート情報

注文例

表1 プーリ材質及び表面処理コード

表2 フランジコード

表3 キー溝・タップ寸法コード

型番リスト

表示件数

...

235

型番

歯数

(T)

プーリ形状

表面処理

最外径

(mm)

キー溝加工

軸穴径 H7

(mm)

フランジ

セットスクリュー

タップ加工

RoHS?

最小発注数量

14	A	なし	26	無	7	カシメ有	－	無	10	1個
14	A	なし	26	無	7	カシメ有	M4×4	1ヶ所	10	1個
14	A	なし	26	無	7	カシメ有	M4×4	2ヶ所　90度	10	1個
14	A	なし	26	無	7	カシメ有	M4×4	2ヶ所　120度	10	1個
14	A	なし	26	無	8	カシメ有	－	無	10	1個
14	A	なし	26	無	8	カシメ有	M4×4	1ヶ所	10	1個
14	A	なし	26	無	8	カシメ有	M4×4	2ヶ所　90度	10	1個
14	A	なし	26	無	8	カシメ有	M4×4	2ヶ所　120度	10	1個
14	A	なし	21.32	無	7	カシメ無	－	無	10	1個
14	A	なし	21.32	無	7	カシメ無	M4×4	1ヶ所	10	1個
14	A	なし	21.32	無	7	カシメ無	M4×4	2ヶ所　90度	10	1個
14	A	なし	21.32	無	7	カシメ無	M4×4	2ヶ所　120度	10	1個
14	A	なし	21.32	無	8	カシメ無	－	無	10	1個
14	A	なし	21.32	無	8	カシメ無	M4×4	1ヶ所	10	1個
14	A	なし	21.32	無	8	カシメ無	M4×4	2ヶ所　90度	10	1個
14	A	なし	21.32	無	8	カシメ無	M4×4	2ヶ所　120度	10	1個
15	A	なし	28	無	7	カシメ有	－	無	10	1個
15	A	なし	28	無	7	カシメ有	M4×5	1ヶ所	10	1個
15	A	なし	28	無	7	カシメ有	M4×5	2ヶ所　90度	10	1個
15	A	なし	28	無	7	カシメ有	M4×5	2ヶ所　120度	10	1個
15	A	なし	28	無	8	カシメ有	－	無	10	1個
15	A	なし	28	無	8	カシメ有	M4×5	1ヶ所	10	1個
15	A	なし	28	無	8	カシメ有	M4×5	2ヶ所　90度	10	1個
15	A	なし	28	無	8	カシメ有	M4×5	2ヶ所　120度	10	1個
15	A	なし	22.91	無	7	カシメ無	－	無	10	1個
15	A	なし	22.91	無	7	カシメ無	M4×5	1ヶ所	10	1個
15	A	なし	22.91	無	7	カシメ無	M4×5	2ヶ所　90度	10	1個
15	A	なし	22.91	無	7	カシメ無	M4×5	2ヶ所　120度	10	1個
15	A	なし	22.91	無	8	カシメ無	－	無	10	1個
15	A	なし	22.91	無	8	カシメ無	M4×5	1ヶ所	10	1個
15	A	なし	22.91	無	8	カシメ無	M4×5	2ヶ所　90度	10	1個
15	A	なし	22.91	無	8	カシメ無	M4×5	2ヶ所　120度	10	1個
15	B	なし	28	無	7	カシメ有	－	無	10	1個
15	B	なし	28	無	7	カシメ有	M4×4	1ヶ所	10	1個
15	B	なし	28	無	7	カシメ有	M4×4	2ヶ所　90度	10	1個
15	B	なし	28	無	7	カシメ有	M4×4	2ヶ所　120度	10	1個
15	B	なし	22.91	無	7	カシメ無	－	無	10	1個
15	B	なし	22.91	無	7	カシメ無	M4×4	1ヶ所	10	1個
15	B	なし	22.91	無	7	カシメ無	M4×4	2ヶ所　90度	10	1個
15	B	なし	22.91	無	7	カシメ無	M4×4	2ヶ所　120度	10	1個
16	A	なし	31	無	7	カシメ有	－	無	10	1個
16	A	なし	31	無	7	カシメ有	M4×5	1ヶ所	10	1個
16	A	なし	31	無	7	カシメ有	M4×5	2ヶ所　90度	10	1個
16	A	なし	31	無	7	カシメ有	M4×5	2ヶ所　120度	10	1個
16	A	なし	31	無	8	カシメ有	－	無	10	1個
16	A	なし	31	無	8	カシメ有	M4×5	1ヶ所	10	1個
16	A	なし	31	無	8	カシメ有	M4×5	2ヶ所　90度	10	1個
16	A	なし	31	無	8	カシメ有	M4×5	2ヶ所　120度	10	1個
16	A	なし	31	無	9	カシメ有	－	無	10	1個
16	A	なし	31	無	9	カシメ有	M4×5	1ヶ所	10	1個
16	A	なし	31	無	9	カシメ有	M4×5	2ヶ所　90度	10	1個
16	A	なし	31	無	9	カシメ有	M4×5	2ヶ所　120度	10	1個
16	A	なし	24.5	無	7	カシメ無	－	無	10	1個
16	A	なし	24.5	無	7	カシメ無	M4×5	1ヶ所	10	1個
16	A	なし	24.5	無	7	カシメ無	M4×5	2ヶ所　90度	10	1個
16	A	なし	24.5	無	7	カシメ無	M4×5	2ヶ所　120度	10	1個
16	A	なし	24.5	無	8	カシメ無	－	無	10	1個
16	A	なし	24.5	無	8	カシメ無	M4×5	1ヶ所	10	1個
16	A	なし	24.5	無	8	カシメ無	M4×5	2ヶ所　90度	10	1個
16	A	なし	24.5	無	8	カシメ無	M4×5	2ヶ所　120度	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,203円 ( 4,623円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
4,329円 ( 4,762円 )	5日目
5,444円 ( 5,988円 )	5日目
5,444円 ( 5,988円 )	5日目
5,444円 ( 5,988円 )	5日目
5,444円 ( 5,988円 )	5日目
5,444円 ( 5,988円 )	5日目
5,444円 ( 5,988円 )	5日目
5,444円 ( 5,988円 )	5日目
5,444円 ( 5,988円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目
4,429円 ( 4,872円 )	5日目

...

235

基本情報

基本情報

手間要らずですぐに使えるタイミングプーリ。
【特長】
・軸穴・キー・タップ加工済。
・軸穴、キー、タップ、表面処理なども細かく選択で様々な場面に対応可能。
【用途】
・工作機械、射出成形機などの大型機械からコピー機やプリンターなどのOA機器まで。

カタログ

カタログ (見開き版)

商品担当おすすめ

三ツ星ベルト
長尺タイミングベルト
スタークイックS5M歯形タイミングプーリを合わせて使用するタイミングベルトです。指定の長さで出荷可能です。
三ツ星ベルト
フリースパンベルト
スタークイックS5M歯形タイミングプーリを合わせて使用するフリースパンベルトです。
三ツ星ベルト
標準ベルト S5M
スタークイックS5M歯形タイミングプーリを合わせて使用するタイミングベルトです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スタークイックS5M0250のレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

回転体の伝達

満足度：3.02019/04/17

プーリの型式は、ですが。 inCADでは検索出来なく、WEBで検索可能でした。但し、3Dモデルが完全な形でダウンロード...もっと読む

0人が参考にしています。

駆動用として

満足度：5.02018/12/03

コンベアの部品として使用しました。設計の際、とてもやり易かったです。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qどんな寸法でも作成できますか？

歯形、歯数、材質や穴形状により作成可能穴径は制限があります。詳しくはカタログを参照してください。

この商品を見た人は、こんな商品も見ています

	今見ている商品スタークイックS5M0250	スタークイックS8M0250	スタークイック S5M0100	スタークイック S3M0150	スタークイック S8M0150	スタークイック S3M0100
メーカー	三ツ星ベルト	三ツ星ベルト	三ツ星ベルト	三ツ星ベルト	三ツ星ベルト	三ツ星ベルト
通常価格	3,809円-	6,439円 -	3,164円 -	3,269円 -	5,800円 -	2,765円 -
通常出荷日	5日目〜	5日目〜	5日目〜	5日目〜	5日目〜	5日目〜
種類	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
歯形(ベルト形)	S5M	S8M	S5M	S3M	S8M	S3M
ベルト幅(mm)	25	25	10	15	15	10
材質	鋼材	鋼材	A2017	A2017	鋼材	A2017
