スタークイック S3M0150

外形図

標準プーリ形状

A形

B形

プーリ形状C

プーリサイズ【S3M】、標準歯形

製品仕様

タップ加工

A形

B形

（1）プーリ形状Aの場合は歯底位置にタップ加工を行うため歯数によって90°・120°（以上）位置付近となります。
（2）歯数・軸穴のサイズによって、タップ長さが長くなるため座ぐりを設けます。座ぐり径については下記表にて確認ください。
座ぐり深さの基準は、A形は歯先、B形はボス外形からの深さとなります。

フランジ

タイミングプーリは、一般に平プーリのようなクラウン（中高）をつけないので、軸の平行度・ベルト固有の特性によってベルトは片方に寄ります。
ベルトがプーリからはずれないようにプーリ側面にフランジをつけてください。

図15-A

図15-B

水平軸の場合

1.軸間距離が小プーリ径の8倍より小さい場合、図15-Aのように小プーリに両フランジをつけてください。W形を除く標準プーリA形、B形及びC形にはフランジがついています。
2.軸間距離が小プーリ径の8倍以上の場合、図15-Bのように両方のプーリに両フランジをつけてください。

垂直軸の場合

ベルトが自重で下側にはずれやすいので、プーリ下側にはすべてフランジをつけてください。

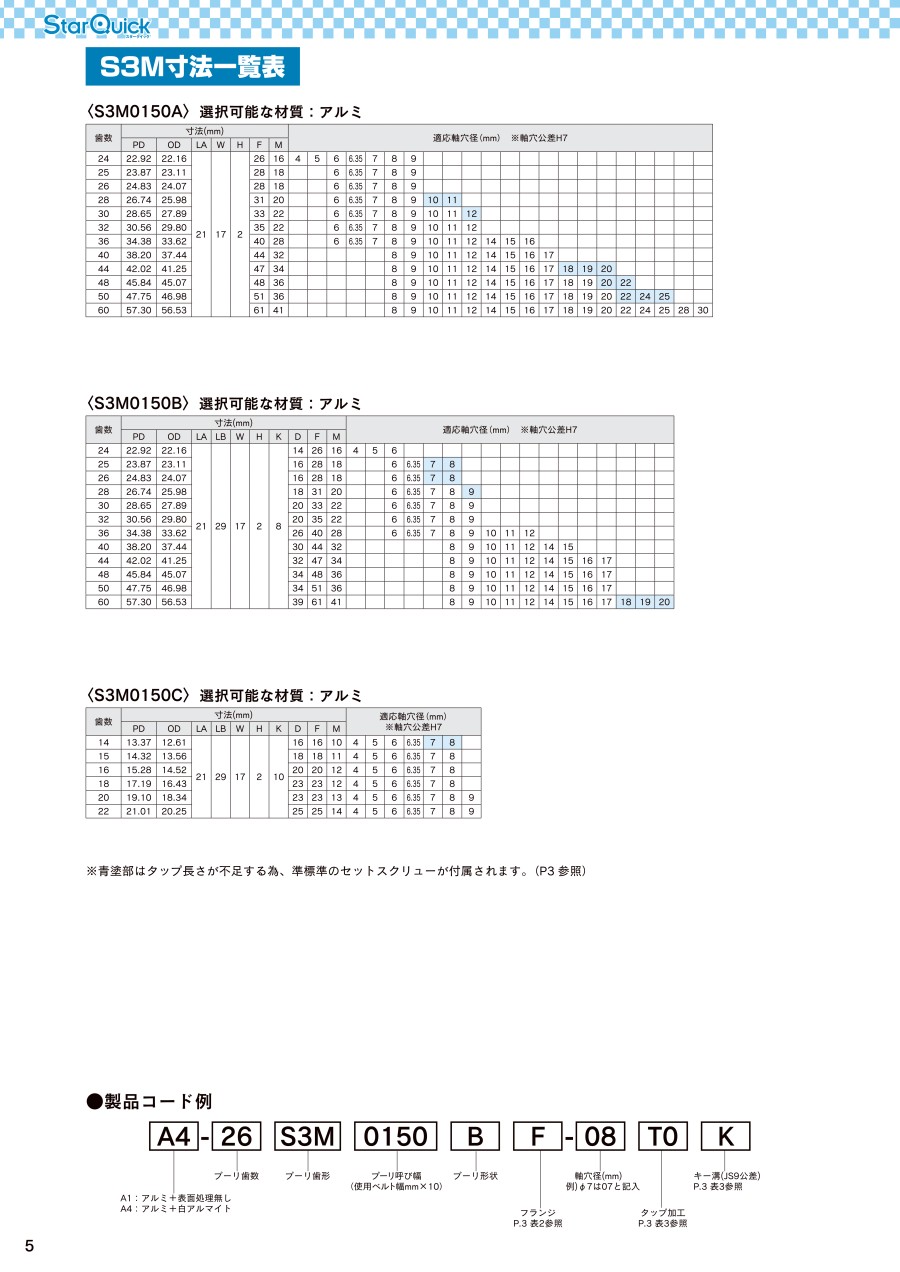

規格表

プーリ寸法表

キー溝・タップ寸法表

※ 付属されるセットスクリューは、寸法一覧表（デジタルカタログ参照）の青塗部分のみタップ長さが不足しているため（ ）内のセットスクリューが付属されます。
※ φ4～9（軸穴径 : 4～9mm）はキー加工ができません。

使用例

（1）カシメ方式

ポンチを使用し、上記の要領でカシメてください。
平面の盤上に上図のようにプーリを置き、ポンチでプーリ本体をフランジ面に被せるようなカシメ方をしてください。
（作業時は、手袋など保護具を使用してください。）

ボスと反対側をカシメるときは、不安定な状態になりますので上図のように円筒のパイプ等にボス部を挿入すれば力シメがしやすくなります。

※ S8M、S14Mは上表のカシメ数の2倍としてください。

注意・禁止事項

1.プーリのフランジハメ合部に異物等が付着していると、プーリとフランジとのすき間ができますのでご注意ください。
2.フランジの傾きを防止する意味で、対角に順次カシメてください。

（2）ビス止め方式

S8M・S14M形の大径プーリおよびXH・XXH形プーリのフランジは、切削フランジとし、プーリ本体の取付けは皿ビスによって固定してください。
フランジのみの販売は行っておりません。

選定サポート情報

注文例

表3 キー溝・タップ寸法コード
