スタークイック T10-25

外形図

標準プーリ形状

プーリ形状A

プーリ形状B

製品仕様

キー溝・タップ寸法

タップ加工について

プーリ形状A

プーリ形状B

1. （1）プーリ形状Aの場合は歯底位置にタップ加工を行うため歯数によって90°・120°（以上）位置付近となります。
2. （2）歯数・軸穴のサイズによって、タップ長さが長くなるため座ぐりを設けます。座ぐり径については下記表にて確認ください。
   座ぐり深さの基準は、A形は歯先、B形はボス外形からの深さとなります。

フランジについて

タイミングプーリは、一般に平プーリのようなクラウン（中高）をつけないので、軸の平行度・ベルト固有の特性によってベルトは片方に寄ります。
ベルトがプーリからはずれないようにプーリ側面にフランジをつけてください。

■水平軸の場合

1. 1.軸間距離が小プーリ径の8倍より小さい場合、図15-Aのように小プーリに両フランジをつけてください。W形を除く標準プーリA形、B形及びC形にはフランジがついています。
2. 2.軸間距離が小プーリ径の8倍以上の場合、図15-Bのように両方のプーリに両フランジをつけてください。

■垂直軸の場合

ベルトが自重で下側にはずれやすいので、プーリ下側にはすべてフランジをつけてください。

フランジの取り付け

ポンチを使用し、上記の要領でカシメてください。
平面の盤上に下図のようにプーリを置き、ポンチでプーリ本体をフランジ面に被せるようなカシメ方をしてください。
（作業時は、手袋など保護具を使用してください。）

ボスと反対側をカシメるときは、不安定な状態になりますので上図のように円筒のパイプ等にボス部を挿入すれば力シメがしやすくなります。

• ※ S8M、S14Mは上表のカシメ数の2倍としてください。

＜カシメるときの注意事項＞

1. 1.プーリのフランジハメ合部に異物等が付着していると、プーリとフランジとのすき間ができますのでご注意ください。
2. 2.フランジの傾きを防止する意味で、対角に順次カシメてください。

型番例

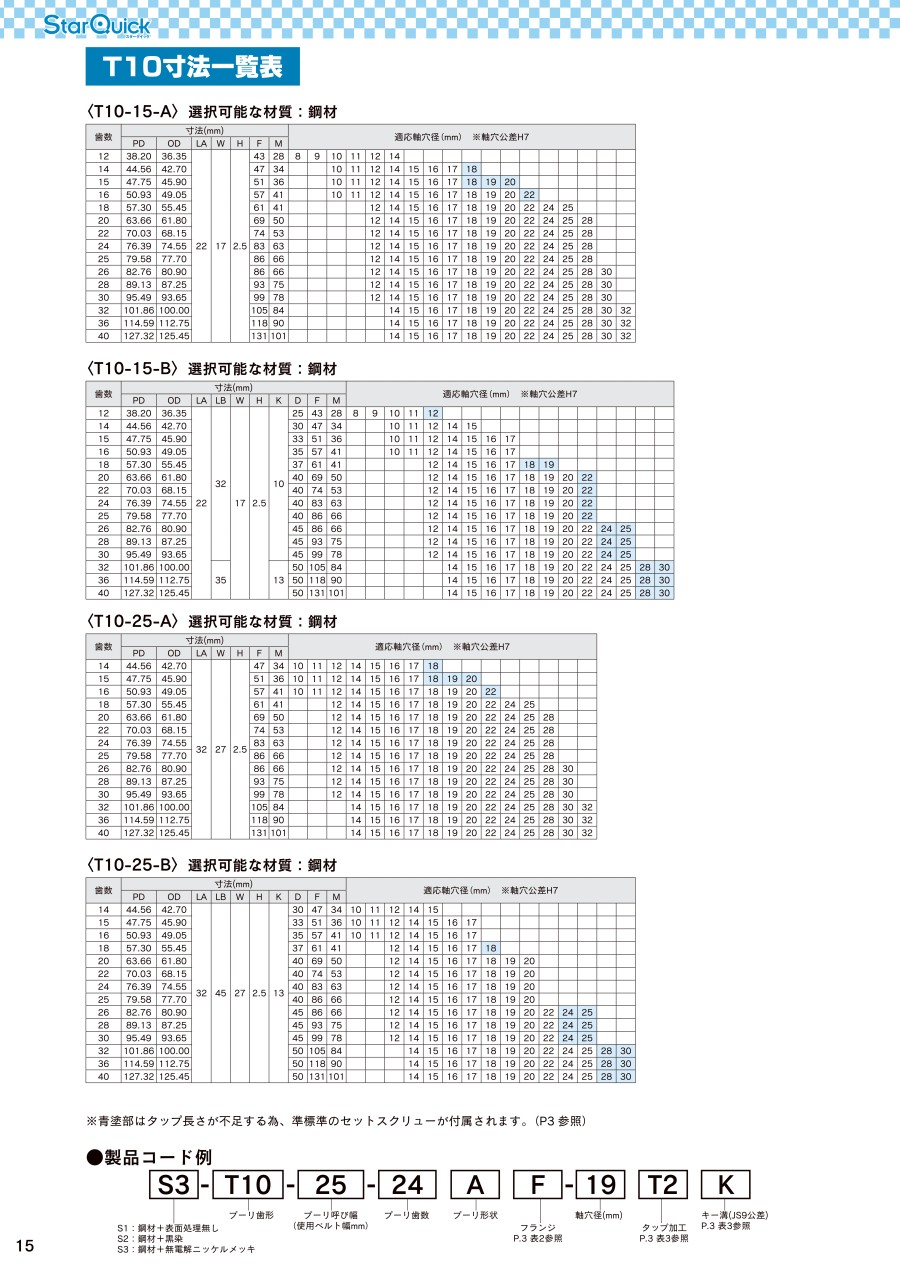

規格表
