三ツ星ベルト

スタークイック L100

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 4,759円～15,423円

税込単価: 5,235円～16,965円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三ツ星ベルト

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三ツ星ベルト

通常出荷日：5 日目～

スタークイックは三ツ星ベルトの軸穴完成品タイミングプーリーです。タイミングベル...

種類
タイミングプーリ
バックラッシレスタイプ
非該当
歯形(ベルト形)
L
ベルト幅 (mm)
25.4
材質
鋼材
プーリ/アイドラー
プーリ(ベアリング無し)

未確定：候補が12,630型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

プーリサイズ【L】

標準プーリ形状

プーリ形状A

プーリ形状B

製品仕様

歯型	歯分類	使用ベルト幅呼称（使用ベルト幅）	材質	表面処理	プーリ形状
L	台形歯形（JIS歯形）	100 （25.4mm）	鋼材	未処理	A
				未処理	B
				黒染	A
				黒染	B
				無電解ニッケルメッキ	A
				無電解ニッケルメッキ	B

キー溝・タップ寸法

適応軸穴径（mm）	キー溝幅 B	公差 JS9	キー溝高さ h	公差	タップサイズ T	セットスクリュー（）は準標準
4以上6.35以下※	－	－	－	－	M3	M3×4
7以上9以下※	－	－	－	－	M4	M4×5（M4×4）
10以上12以下	4	±0.015	1.8	0～+0.1	M4	M4×5（M4×4）
12を超え17以下	5		2.3		M5	M5×5
17を超え22以下	6		2.8		M6	M6×8（M6×6）
22を超え30以下	8	±0.018	3.3	0～+0.2	M6	M6×8（M6×6）
30を超え38以下	10	±0.018			M8	M8×10（M8×8）
38を超え44以下	12	±0.0215
44を超え50以下	14		3.8
50を超え58以下	16		4.3		M10	M10×12
58を超え65以下	18		4.4		M10	M10×12

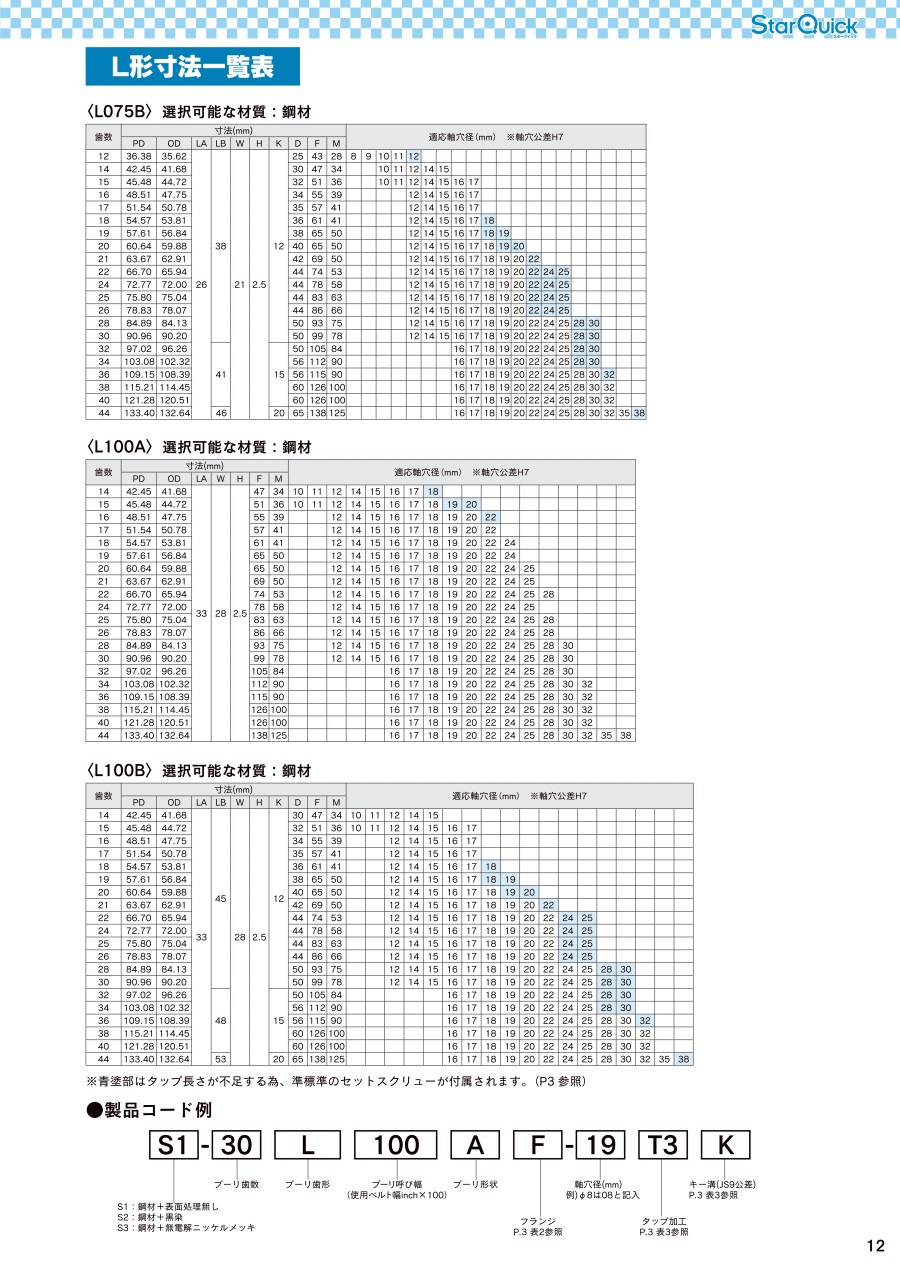

※ 付属されるセットスクリューは、寸法一覧表（カタログページP12）の青塗部分のみタップ長さが不足しているため（）内のセットスクリューが付属されます。
※ φ4～9（軸穴径：4～9mm）はキー加工ができません。

タップ加工について

プーリ形状A

プーリ形状B

（1）プーリ形状Aの場合は歯底位置にタップ加工を行うため歯数によって90°・120°（以上）位置付近となります。
（2）歯数・軸穴のサイズによって、タップ長さが長くなるため座ぐりを設けます。座ぐり径については下記表にて確認ください。
座ぐり深さの基準は、A形は歯先、B形はボス外形からの深さとなります。

タップサイズ	座ぐり径
M4	φ5
M5	φ6
M6	φ7
M8	φ9
M10	φ11

フランジについて

タイミングプーリは、一般に平プーリのようなクラウン（中高）をつけないので、軸の平行度・ベルト固有の特性によってベルトは片方に寄ります。
ベルトがプーリからはずれないようにプーリ側面にフランジをつけてください。

■水平軸の場合

1.軸間距離が小プーリ径の8倍より小さい場合、図15-Aのように小プーリに両フランジをつけてください。W形を除く標準プーリA形、B形及びC形にはフランジがついています。
2.軸間距離が小プーリ径の8倍以上の場合、図15-Bのように両方のプーリに両フランジをつけてください。

■垂直軸の場合

ベルトが自重で下側にはずれやすいので、プーリ下側にはすべてフランジをつけてください。

フランジの取り付け

（1）カシメ方式

ポンチを使用し、上記の要領でカシメてください。
平面の盤上に下図のようにプーリを置き、ポンチでプーリ本体をフランジ面に被せるようなカシメ方をしてください。
（作業時は、手袋など保護具を使用してください。）

ボスと反対側をカシメるときは、不安定な状態になりますので上図のように円筒のパイプ等にボス部を挿入すれば力シメがしやすくなります。

プーリ径（mm）	カシメ数
30以下	4ヵ所
31～50	6ヵ所
51～80	8ヵ所
81～150	10ヵ所
151以上	12ヵ所

※ S8M、S14Mは上表のカシメ数の2倍としてください。

＜カシメるときの注意事項＞

1. プーリのフランジハメ合部に異物等が付着していると、プーリとフランジとのすき間ができますのでご注意ください。
2. フランジの傾きを防止する意味で、対角に順次カシメてください。

（2）ビス止め方式

S8M・S14M形の大径プーリおよびXH・XXH形プーリのフランジは、切削フランジとし、プーリ本体の取付けは皿ビスによって固定してください。
フランジのみの販売は行っておりません。

型番例

規格表

呼び幅	使用ベルト幅（mm）	プーリ幅 LA（mm）	全幅 LB（mm）	歯幅 W（mm）	フランジ段幅 H（mm）
100	25.4	33	10～30歯：45	28	2.5
			32～42歯：48
			44歯：53

プーリ歯数	プーリ形状	材質	ピッチ径	外径	ボス幅	ボス径	軸穴径d（mm） A形状		軸穴径d（mm） B形状		対応フランジサイズ
プーリ歯数	プーリ形状	材質	PD（mm）	OD（mm）	K（mm）	D（mm）	min	max	min	max	厚み	F	M
14	A・B	鋼材	42.45	41.68	12	30	10	18	10	15	F-10	47	34
15			45.48	44.72		32	10	20	10	17	F-16	51	36
16			48.51	47.75		34	12	22	12	17	F-16	55	39
17			51.54	50.78		35	12	22	12	17	F-16	57	41
18			54.57	53.81		36	12	24	12	18	F-16	61	41
19			57.61	56.84		38	12	24	12	19	F-16	65	50
20			60.64	59.88		40	12	25	12	20	F-16	65	50
21			63.67	62.91		42	12	25	12	22	F-16	69	50
22			66.70	65.94		44	12	28	12	25	F-16	74	53
24			72.77	72.00		44	12	25	12	25	F-16	78	58
25			75.80	75.04		44	12	28	12	25	F-16	83	63
26			78.83	78.07		44	12	28	12	25	F-16	86	66
28			84.89	84.13		50	12	30	12	30	F-16	93	75
30			90.96	90.20		50	12	30	12	30	F-16	99	78
32			97.02	96.26	15	50	16	30	16	30	F-16	105	84
34			103.08	102.32		56	16	32	16	30	F-16	112	90
36			109.51	108.39		56	16	32	16	32	F-16	115	90
38			115.21	114.45		60	16	32	16	32	F-16	126	100
40			121.28	120.51		60	16	32	16	32	F-16	126	100
44			133.40	132.64	20	65	16	38	16	38	F-16	138	125

選定手順・ポイント

設計手順、許容張力、L 基準伝導容量表・許容トルク表

型番リスト

表示件数

...

211

型番

歯数

(T)

プーリ形状

表面処理

最外径

(mm)

キー溝加工

軸穴径 H7

(mm)

フランジ

セットスクリュー

タップ加工

RoHS?

最小発注数量

14	A	なし	47	有	10	カシメ有	－	無	10	1個
14	A	なし	47	無	10	カシメ有	－	無	10	1個
14	A	なし	47	有	10	カシメ有	M4×5	1ヶ所	10	1個
14	A	なし	47	無	10	カシメ有	M4×5	1ヶ所	10	1個
14	A	なし	47	有	10	カシメ有	M4×5	2ヶ所　90度	10	1個
14	A	なし	47	無	10	カシメ有	M4×5	2ヶ所　90度	10	1個
14	A	なし	47	有	10	カシメ有	M4×5	2ヶ所　120度	10	1個
14	A	なし	47	無	10	カシメ有	M4×5	2ヶ所　120度	10	1個
14	A	なし	47	有	11	カシメ有	－	無	10	1個
14	A	なし	47	無	11	カシメ有	－	無	10	1個
14	A	なし	47	有	11	カシメ有	M4×5	1ヶ所	10	1個
14	A	なし	47	無	11	カシメ有	M4×5	1ヶ所	10	1個
14	A	なし	47	有	11	カシメ有	M4×5	2ヶ所　90度	10	1個
14	A	なし	47	無	11	カシメ有	M4×5	2ヶ所　90度	10	1個
14	A	なし	47	有	11	カシメ有	M4×5	2ヶ所　120度	10	1個
14	A	なし	47	無	11	カシメ有	M4×5	2ヶ所　120度	10	1個
14	A	なし	47	有	12	カシメ有	－	無	10	1個
14	A	なし	47	無	12	カシメ有	－	無	10	1個
14	A	なし	47	有	12	カシメ有	M4×5	1ヶ所	10	1個
14	A	なし	47	無	12	カシメ有	M4×5	1ヶ所	10	1個
14	A	なし	47	有	12	カシメ有	M4×5	2ヶ所　90度	10	1個
14	A	なし	47	無	12	カシメ有	M4×5	2ヶ所　90度	10	1個
14	A	なし	47	有	12	カシメ有	M4×5	2ヶ所　120度	10	1個
14	A	なし	47	無	12	カシメ有	M4×5	2ヶ所　120度	10	1個
14	A	なし	47	有	14	カシメ有	－	無	10	1個
14	A	なし	47	無	14	カシメ有	－	無	10	1個
14	A	なし	47	有	14	カシメ有	M5×5	1ヶ所	10	1個
14	A	なし	47	無	14	カシメ有	M5×5	1ヶ所	10	1個
14	A	なし	47	有	14	カシメ有	M5×5	2ヶ所　90度	10	1個
14	A	なし	47	無	14	カシメ有	M5×5	2ヶ所　90度	10	1個
14	A	なし	47	有	14	カシメ有	M5×5	2ヶ所　120度	10	1個
14	A	なし	47	無	14	カシメ有	M5×5	2ヶ所　120度	10	1個
14	A	なし	47	有	15	カシメ有	－	無	10	1個
14	A	なし	47	無	15	カシメ有	－	無	10	1個
14	A	なし	47	有	15	カシメ有	M5×5	1ヶ所	10	1個
14	A	なし	47	無	15	カシメ有	M5×5	1ヶ所	10	1個
14	A	なし	47	有	15	カシメ有	M5×5	2ヶ所　90度	10	1個
14	A	なし	47	無	15	カシメ有	M5×5	2ヶ所　90度	10	1個
14	A	なし	47	有	15	カシメ有	M5×5	2ヶ所　120度	10	1個
14	A	なし	47	無	15	カシメ有	M5×5	2ヶ所　120度	10	1個
14	A	なし	47	有	16	カシメ有	－	無	10	1個
14	A	なし	47	無	16	カシメ有	－	無	10	1個
14	A	なし	47	有	16	カシメ有	M5×5	1ヶ所	10	1個
14	A	なし	47	無	16	カシメ有	M5×5	1ヶ所	10	1個
14	A	なし	47	有	16	カシメ有	M5×5	2ヶ所　90度	10	1個
14	A	なし	47	無	16	カシメ有	M5×5	2ヶ所　90度	10	1個
14	A	なし	47	有	16	カシメ有	M5×5	2ヶ所　120度	10	1個
14	A	なし	47	無	16	カシメ有	M5×5	2ヶ所　120度	10	1個
14	A	なし	47	有	17	カシメ有	－	無	10	1個
14	A	なし	47	無	17	カシメ有	－	無	10	1個
14	A	なし	47	有	17	カシメ有	M5×5	1ヶ所	10	1個
14	A	なし	47	無	17	カシメ有	M5×5	1ヶ所	10	1個
14	A	なし	47	有	17	カシメ有	M5×5	2ヶ所　90度	10	1個
14	A	なし	47	無	17	カシメ有	M5×5	2ヶ所　90度	10	1個
14	A	なし	47	有	17	カシメ有	M5×5	2ヶ所　120度	10	1個
14	A	なし	47	無	17	カシメ有	M5×5	2ヶ所　120度	10	1個
14	A	なし	47	有	18	カシメ有	－	無	10	1個
14	A	なし	47	無	18	カシメ有	－	無	10	1個
14	A	なし	47	有	18	カシメ有	M6×6	1ヶ所	10	1個
14	A	なし	47	無	18	カシメ有	M6×6	1ヶ所	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
6,066円 ( 6,673円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目
5,722円 ( 6,294円 )	5日目

...

211

基本情報

基本情報

スタークイックは三ツ星ベルトの軸穴完成品タイミングプーリーです。
タイミングベルトと合わせて伝達機構の部品としてお使い頂けます。

【特長】
・使用する軸径に合わせて軸穴・キー・タップ加工付きの完成プーリーを図面無しでご購入頂けます。
・表面処理やフランジカシメ有無も選択でき、様々なニーズに対応可能です。

【用途】
・工作機械、射出成形機などの大型機械からコピー機やプリンターなどのOA機器まで幅広い装置で使用されています。

カタログ

カタログ (見開き版)

商品担当おすすめ

三ツ星ベルト
タイミングベルト L
L歯形タイミングプーリを合わせて使用するタイミングベルトです。
三ツ星ベルト
標準タイミングプーリ L型
L歯形のタイミングプーリです。軸穴に丸穴、キー溝、タップの追加工の選択が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スタークイック L100のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどんな寸法でも作成できますか？

歯形、歯数、材質や穴形状により作成可能穴径は制限があります。詳しくはカタログを参照してください。
