ICF規格 水冷・ガス導入機 LF チューブエンド/VCRおす
- 通常単価(税別)
- 38,701円～70,412円
- 税込単価
- 42,571円～77,453円
通常出荷日：18日目
ICF規格の水冷・ガス導入用フランジ。【特長】・ICF70を標準規格化。・継手の種類はチューブエンド、...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
ICF70LF1/4TM1
ICF70LF1/4TM1
- 継手材質 : SUS 316
- フランジ材質 : SUS 304
- チューブ 材質: SUS 304
規格表
| 型番 | フランジサイズ | チューブ数 | A | B | C | D |
|---|---|---|---|---|---|---|
| ICF34LF1/4TM1 | ICF 34 | 1 | 75 | 75 | - | - |
| ICF70LF1/4TM1 | ICF 70 | 1 | 75 | 75 | - | - |
| ICF70LF1/4TM2 | ICF 70 | 2 | 75 | 125 | 125 | 75 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
38,701円 ( 42,571円 ) | 18日目 |
70,412円 ( 77,453円 ) | 18日目 |
詳細情報
基本情報
ICF規格の水冷・ガス導入用フランジ。
【特長】
・ICF70を標準規格化。
・継手の種類はチューブエンド、VCRおすを取り揃えている。
・サイズは1/4インチを標準規格化。
【用途】
・真空容器の配管系統。

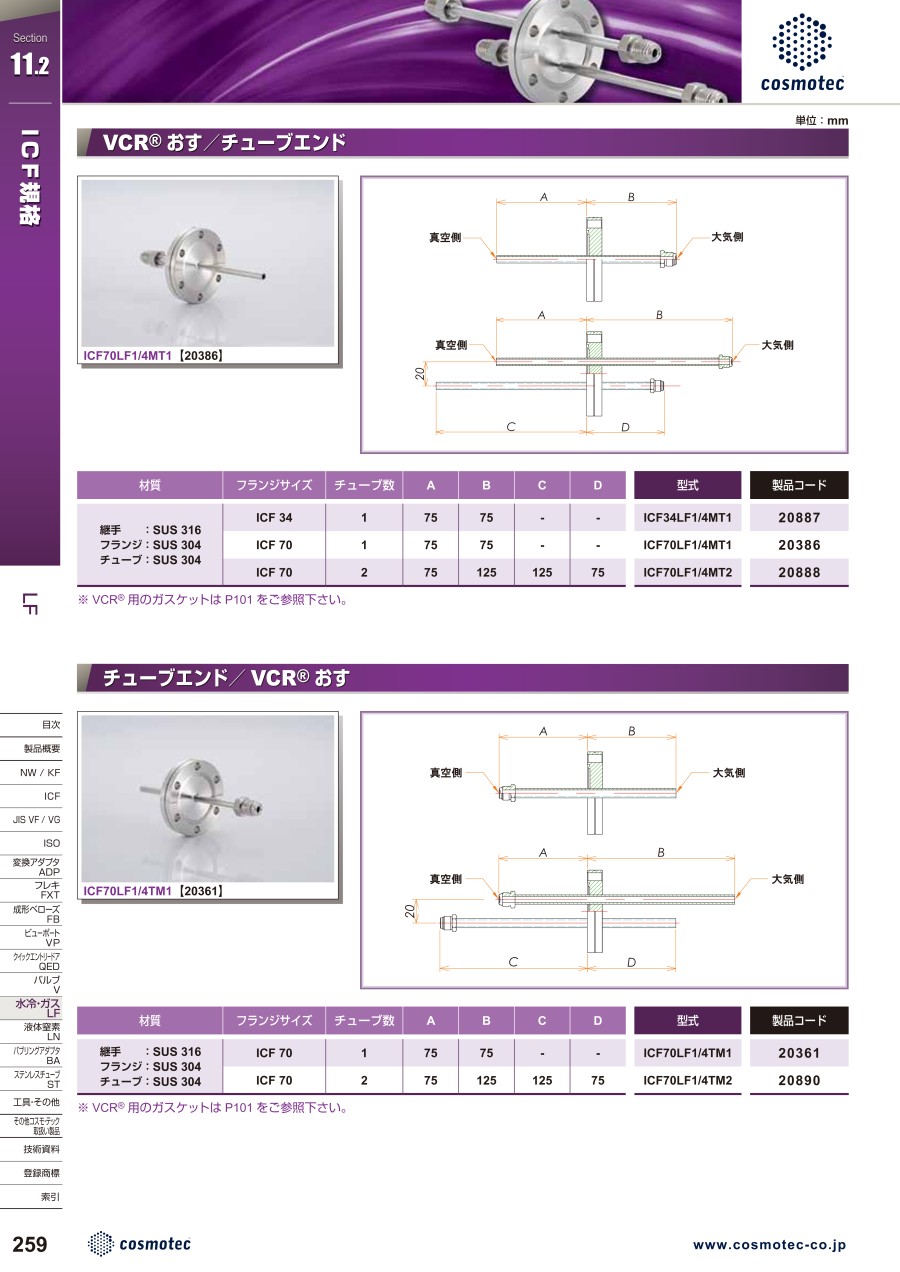

カタログ
