ICF規格 水冷・ガス導入機 LF チューブエンド/Swagelok
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 37,591円33,831円
- 税込単価
- 41,350円37,214円
ICF規格の水冷、ガス導入用フランジ。【特長】・ICF34-ICF70までを標...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
ICF70LF1/4TS1の仕様・寸法情報
フランジ形状
導入管付フランジ
フランジ種類
固定フランジ
規格
ICF規格
同径・異径
同径
フランジサイズ（呼び）
ICF70
材質
ステンレス
材質詳細
SUS304
チューブ数
1
商品情報

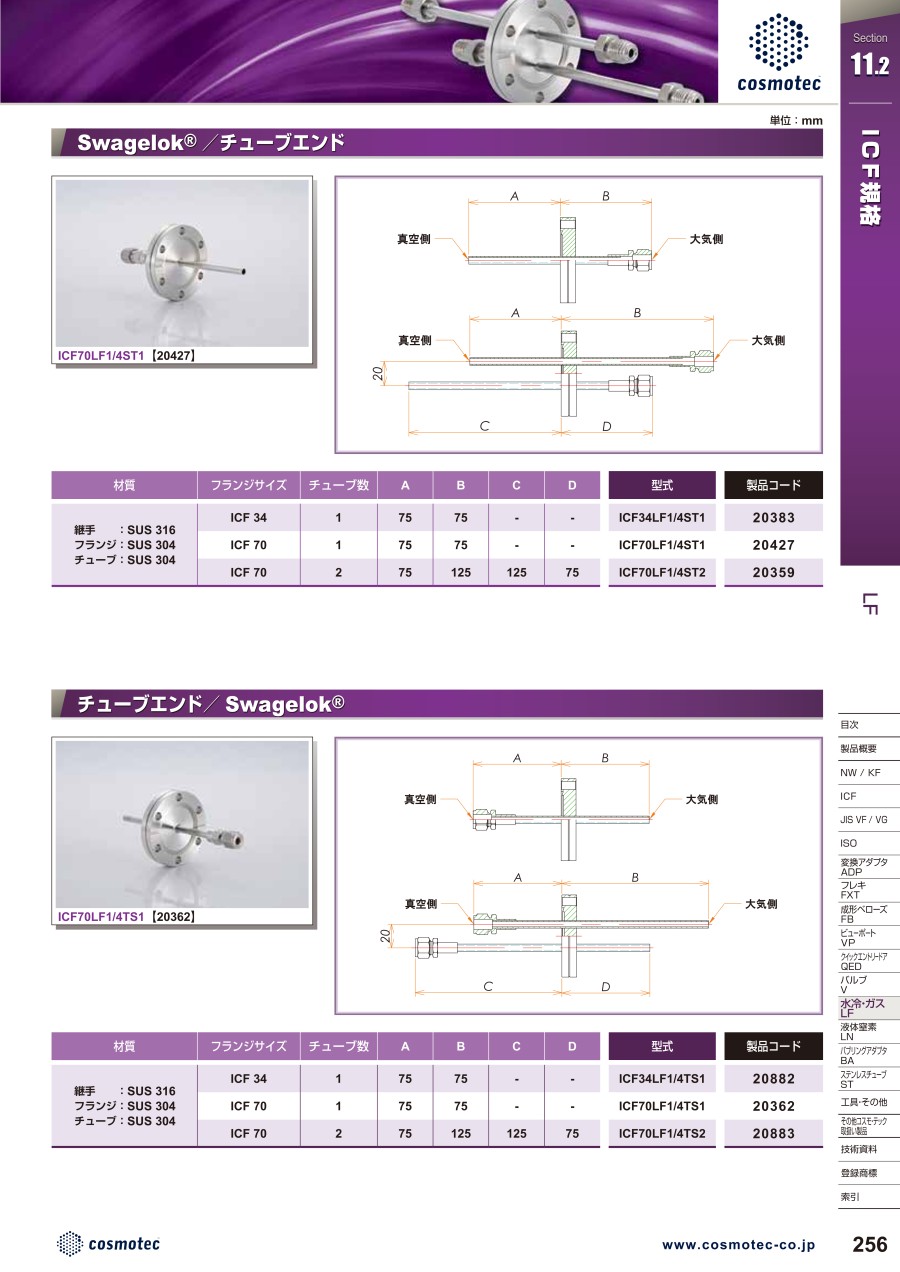

外形図
製品仕様
- 継手材質：SUS 316
- フランジ材質：SUS 304
- チューブ材質：SUS 304
規格表
| 型番 | フランジサイズ | チューブ数 | A | B | C | D |
|---|---|---|---|---|---|---|
| ICF34LF1/4TS1 | ICF 34 | 1 | 75 | 75 | - | - |
| ICF70LF1/4TS1 | ICF 70 | 1 | 75 | 75 | - | - |
| ICF70LF1/4TS2 | ICF 70 | 2 | 75 | 125 | 125 | 75 |
詳細情報
基本情報
ICF規格の水冷、ガス導入用フランジ。
【特長】
・ICF34-ICF70までを標準規格化。
・継手の種類はチューブエンド、Swagelokの取り揃え。
・サイズは1/4インチを標準規格化。
【用途】
・真空容器の配管系統に使用。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ICF規格 水冷・ガス導入機 LF チューブエンド/Swagelokの型番ICF70LF1/4TS1のページです。
型番ICF70LF1/4TS1に関する仕様情報を記載しております。
