ICF規格 L型ベローズバルブ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 101,774円～251,242円特別価格
- 税込単価
- 111,951円～276,366円特別価格
大気と真空を隔離するためのバルブ。【特長】・ICF34-ICF114までを標準...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
外形図
製品仕様
- 使用温度範囲：～150℃
- 使用圧力範囲：大気圧～5×10-6Pa
- リーク量：1.3×10-7Pa・l/sec.以下
- フランジ材質：SUS 304
- ボディ材質：SUS 304
- ベローズ材質：AM-350
- ボンネットシール材質：バイトン(R)
規格表
| 型番 | 規格サイズ | A | D | E | L |
|---|---|---|---|---|---|
| ICF34MABV | ICF 34 | 38 | 57.2 | 60 | 120～139 |
| ICF70MABV | ICF 70 | 63 | 76.2 | 60 | 161～201 |
| ICF114MABV | ICF 114 | 105 | 101.6 | 60 | 227～268 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
101,774円91,596円 ( 100,756円 ) | 7日目 |
130,608円 ( 143,669円 ) | 3日目 |
251,242円226,117円 ( 248,729円 ) | 7日目 |
詳細情報
基本情報
大気と真空を隔離するためのバルブ。
【特長】
・ICF34-ICF114までを標準規格化。
・ベローズシール方式を採用しておりますので、高い気密保持させることが可能。
・L型の他、ストレート型も用意。
【用途】
・真空容器の配管系統に使用。

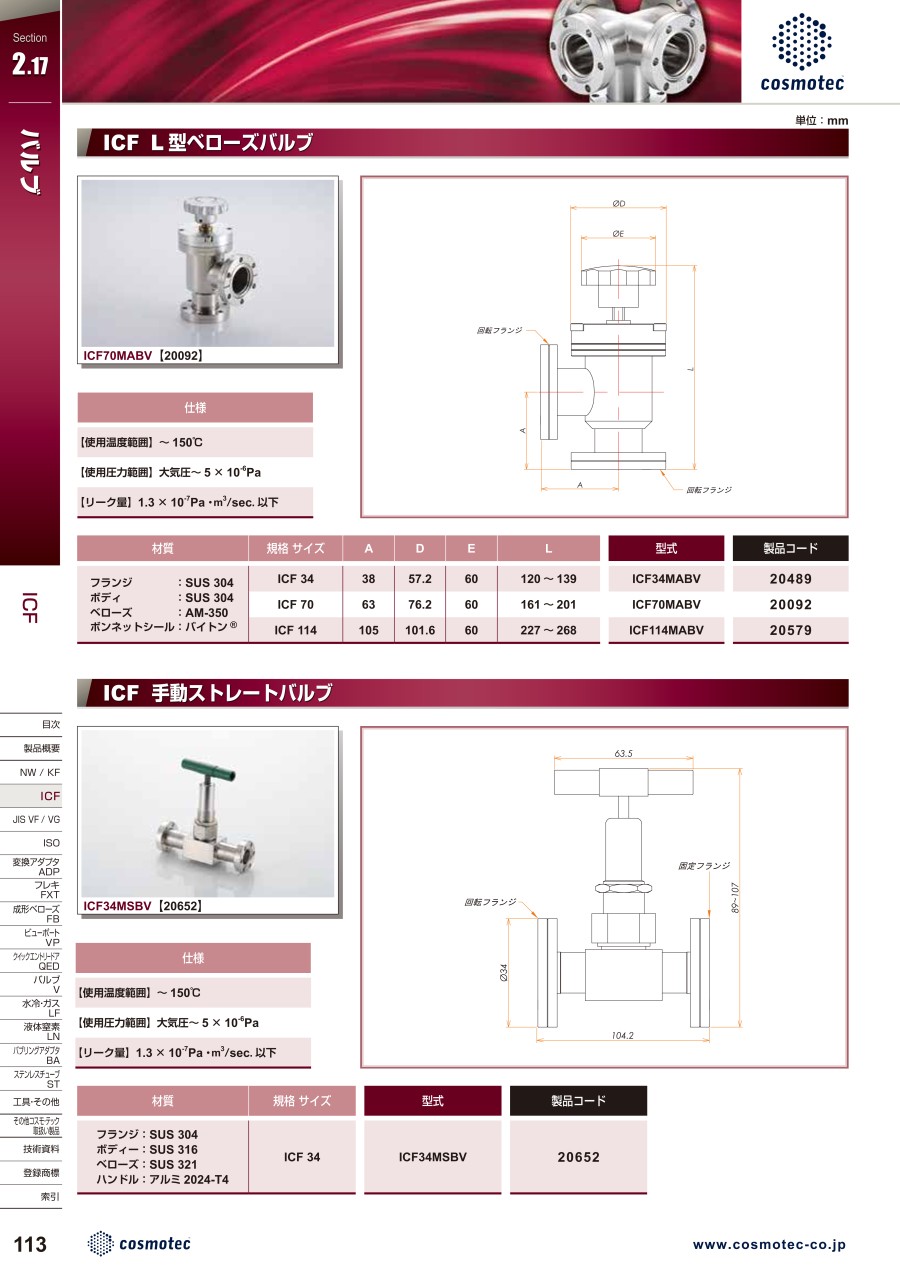

カタログ
