ICF規格 ビューポート コバールガラス＋鉛ガラス
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
ICF152VPLGの仕様・寸法情報
フランジ形状
ビューポート
フランジ種類
固定フランジ
規格
ICF規格
同径・異径
同径
フランジサイズ（呼び）
ICF152
材質
ステンレス
材質詳細
SUS304
-
-
商品情報

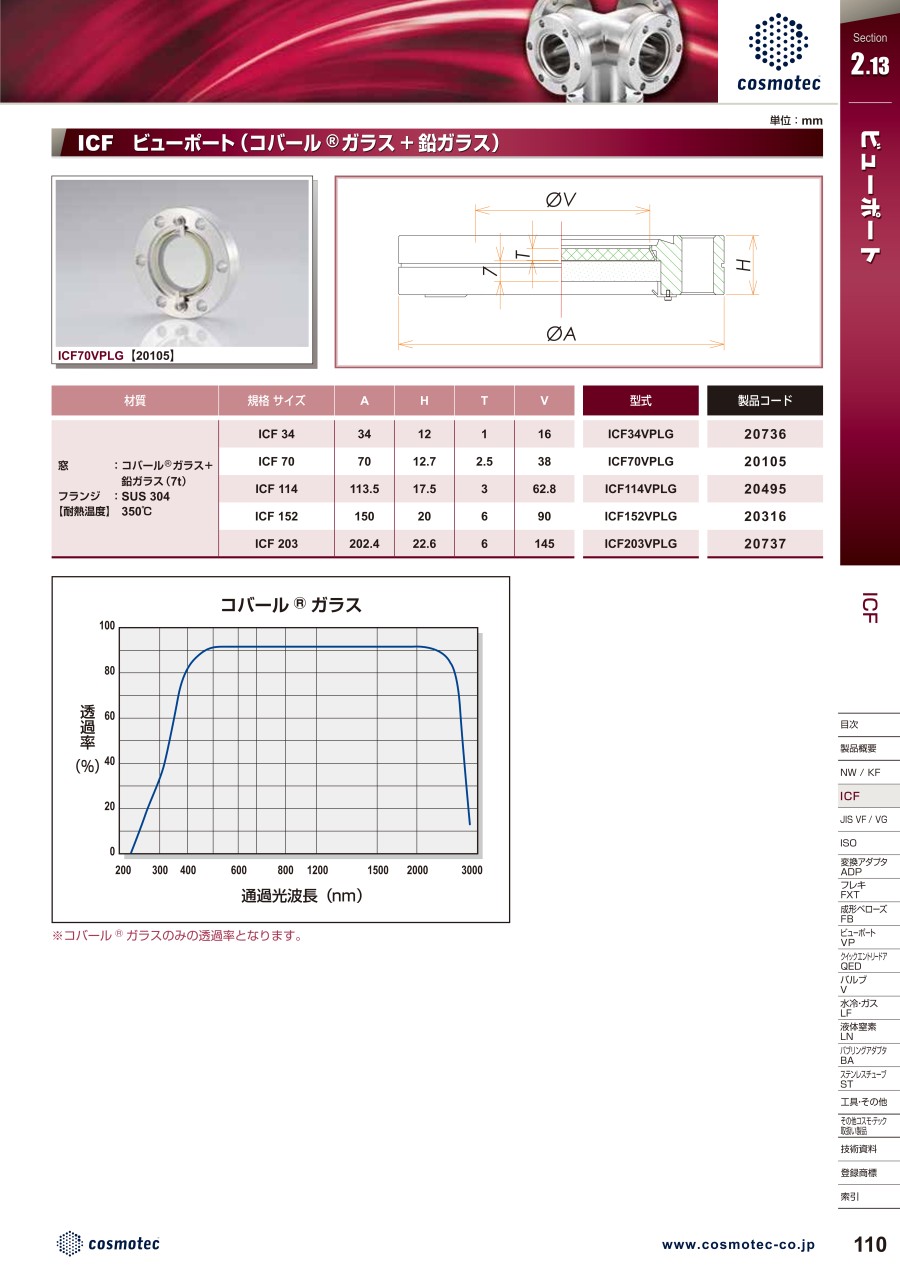

外形図
製品仕様
- 窓材質：コバール(R)ガラス+鉛ガラス（7t）
- フランジ材質：SUS304
- 耐熱温度： 350℃
規格表
| 型番 | 規格 サイズ | A | H | T | V |
|---|---|---|---|---|---|
| ICF34VPLG | ICF 34 | 34 | 12 | 1 | 16 |
| ICF70VPLG | ICF 70 | 70 | 12.7 | 2.5 | 38 |
| ICF114VPLG | ICF 114 | 114 | 17.4 | 3 | 63 |
| ICF152VPLG | ICF 152 | 152 | 19.9 | 4 | 89 |
| ICF203VPLG | ICF 203 | 203 | 22.3 | 6.5 | 136 |
性能・試験情報
通過光波長（nm）
※ コバールガラスのみの透過率。
詳細情報
基本情報
真空チャンバー内部を目視するための製品。
【特長】
・コバールガラスタイプを取り揃え。
・特定波長の透過性を向上させるためのARコーティングを施すことも可能。
【用途】
・真空容器の配管系統に使用。
