メカニカル部品技術窓口

絞り込み条件

未確定：候補が11型番あります。

内径(Φ)
~mm
- 25.4
- 40
- 50
- 129
外径(Φ)
~mm
- 31.5
- 48.2
- 59
- 151.5
長さ L(mm)
~mm
- 250
- 500
- 750
- 1000
- 1500
- 2000
規格サイズ
~mm
タイプ
~mm
- ICF□FXT□
出荷日
- すべて
- 7日以内
- 16日以内
- 18日以内

コスモ・テック

ICF規格フレキシブルチューブ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 42,424円～248,142円特別価格

税込単価: 46,666円～272,956円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コスモ・テック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コスモ・テック

通常出荷日：4 日目～

真空ポンプとの接続、主に高真空用として使用されている。【特長】・ICF34-I...

種類
フレキシブルチューブ
接続部種類
ICFフランジ
材質
ステンレス
材質詳細
フレキ：SUS316L、フランジ：SUS316

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

フレキー材質：SUS 316L
フランジ材質：SUS 316

規格表

型番	規格サイズ	A	C	D	L	L1	最小曲げ半径（R）
型番	規格サイズ	A	C	D	L	L1	最小曲げ半径（R）
ICF34FXT250	ICF 34	34	31.5	25.4	250	190	60
ICF34FXT500	ICF 34	34	31.5	25.4	500	440	60
ICF34FXT750	ICF 34	34	31.5	25.4	750	690	60
ICF34FXT1000	ICF 34	34	31.5	25.4	1000	940	60
ICF34FXT1500	ICF 34	34	31.5	25.4	1500	1440	60
ICF34FXT2000	ICF 34	34	31.5	25.4	2000	1940	60
ICF70FXT250	ICF 70	70	48.2	40	250	150	90
ICF70FXT500	ICF 70	70	48.2	40	500	400	90
ICF70FXT750	ICF 70	70	48.2	40	750	650	90
ICF70FXT1000	ICF 70	70	48.2	40	1000	900	90
ICF70FXT1500	ICF 70	70	48.2	40	1500	1400	90
ICF70FXT2000	ICF 70	70	48.2	40	2000	1900	90
ICF114FXT250	ICF 114	114	59	50	250	150	120
ICF114FXT500	ICF 114	114	59	50	500	400	120
ICF114FXT750	ICF 114	114	59	50	750	650	120
ICF114FXT1000	ICF 114	114	59	50	1000	900	120
ICF114FXT1500	ICF 114	114	59	50	1500	1400	120
ICF114FXT2000	ICF 114	114	59	50	2000	1900	120
ICF152FXT250	ICF 152	152	151.5	129	250	150	350
ICF152FXT500	ICF 152	152	151.5	129	500	400	350
ICF152FXT750	ICF 152	152	151.5	129	750	650	350
ICF152FXT1000	ICF 152	152	151.5	129	1000	900	350
ICF152FXT1500	ICF 152	152	151.5	129	1500	1400	350
ICF152FXT2000	ICF 152	152	151.5	129	2000	1900	350

型番リスト

表示件数

型番

内径

(Φ)

外径

(Φ)

長さ L

(mm)

規格サイズ

最小発注数量

25.4	31.5	1000	ICF34	1個
25.4	31.5	1500	ICF34	1個
25.4	31.5	2000	ICF34	1個
25.4	31.5	250	ICF34	1個
25.4	31.5	500	ICF34	1個
40	48.2	1000	ICF70	1個
40	48.2	2000	ICF70	1個
50	59	1500	ICF114	1個
50	59	250	ICF114	1個
50	59	750	ICF114	1個
129	151.5	1500	ICF152	1個

通常単価(税別) (税込単価)	通常出荷日

46,709円42,038円 ( 46,242円 )	18日目
49,564円44,607円 ( 49,068円 )	18日目
53,858円48,472円 ( 53,319円 )	18日目
42,424円38,181円 ( 41,999円 )	18日目
43,859円39,473円 ( 43,420円 )	16日目
65,285円 ( 71,814円 )	7日目
78,144円 ( 85,958円 )	16日目
135,282円121,753円 ( 133,928円 )	18日目
106,709円96,038円 ( 105,642円 )	18日目
118,138円106,324円 ( 116,956円 )	18日目
248,142円223,327円 ( 245,660円 )	18日目

詳細情報

基本情報

基本情報

真空ポンプとの接続、主に高真空用として使用されている。
【特長】
・ICF34-ICF152までを標準規格化。
・高圧のラインで対可能な外側にブレードを取り付けたもタイプも用意。
【用途】
・真空容器の配管系統に使用。

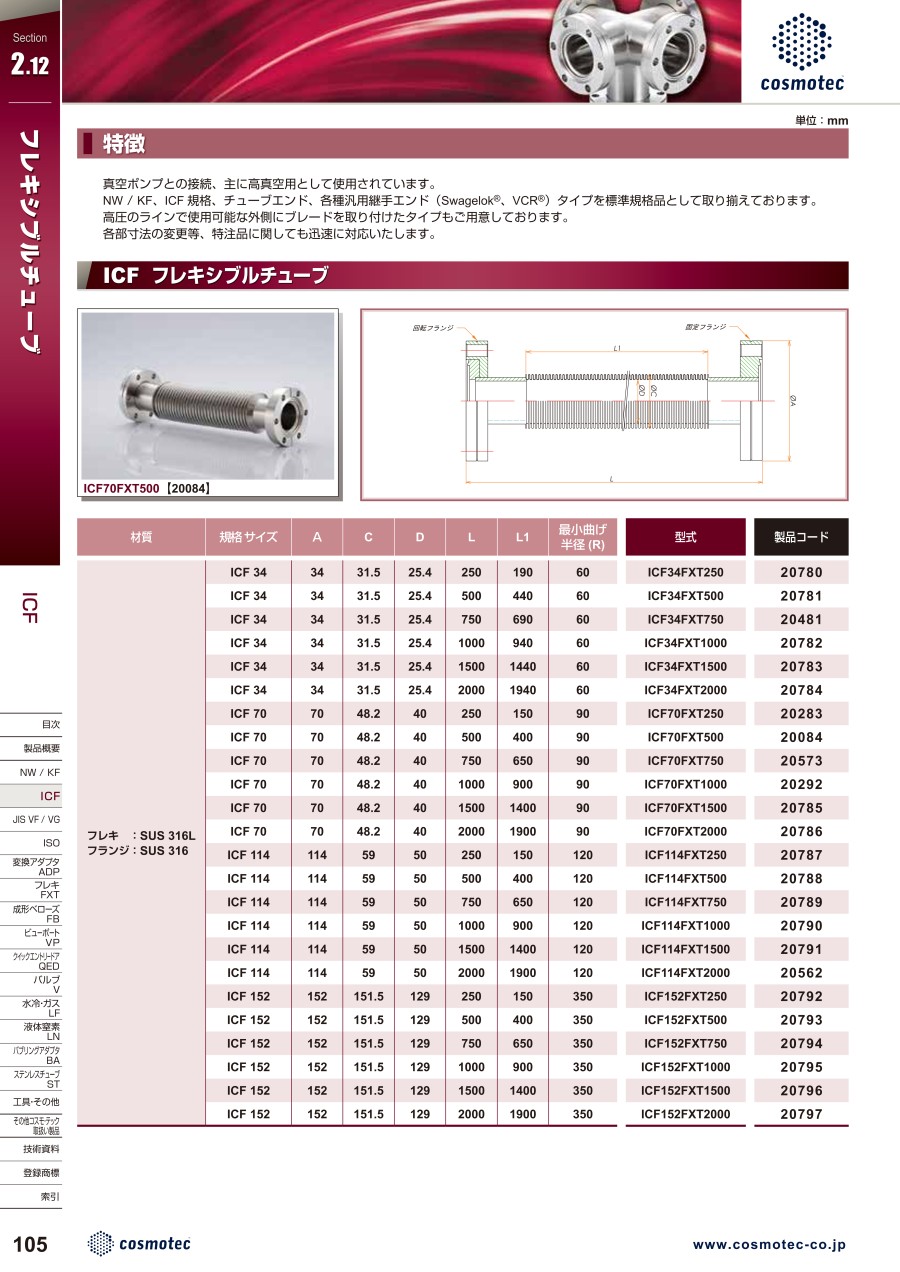

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アドバンテック（真空配管）
フレキシブルチューブシリーズ（NWフランジタイプ）
アドバンテック社のフレキシブルホース（両端ＮＷフランジ）となる。
ミラプロ
フレキシブルホース（両端NWフランジ）
ミラプロ社のフレキシブルホース（両端NWフランジ）となる。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
