ICF規格 Swagelok（R）アダプタ
未確定：候補が7型番あります。
商品情報
外形図
規格表
単位：mm
| 型式 | 材質 | 規格 サイズ | チューブ外径 （lnch） | A | L |
|---|---|---|---|---|---|
| ICF34SW1/16 | 継手：SUS 316 フランジ：SUS 304 | ICF 34 | 1/16 | 34 | 33 |
| ICF70SW1/16 | ICF 70 | 1/16 | 70 | 33.5 | |
| ICF34SW1/8 | ICF 34 | 1/8 | 34 | 37.6 | |
| ICF70SW1/8 | ICF 70 | 1/8 | 70 | 38.1 | |
| ICF34SW1/4 | ICF 34 | 1/4 | 34 | 40.6 | |
| ICF70SW1/4 | ICF 70 | 1/4 | 70 | 40.6 | |
| ICF34SW3/8 | ICF 34 | 3/8 | 34 | 45.2 | |
| ICF70SW3/8 | ICF 70 | 3/8 | 70 | 45.2 | |
| ICF34SW1/2 | ICF 34 | 1/2 | 34 | 54.3 | |
| ICF70SW1/2 | ICF 70 | 1/2 | 70 | 54.3 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
詳細情報
基本情報
汎用性の高い各種インチ継手とワンタッチで変換可能なアダプタです。
【特長】
・1/4、3/8、1/2インチ、ICF34、70で標準規格化しております
【用途】
・真空容器の配管系統
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

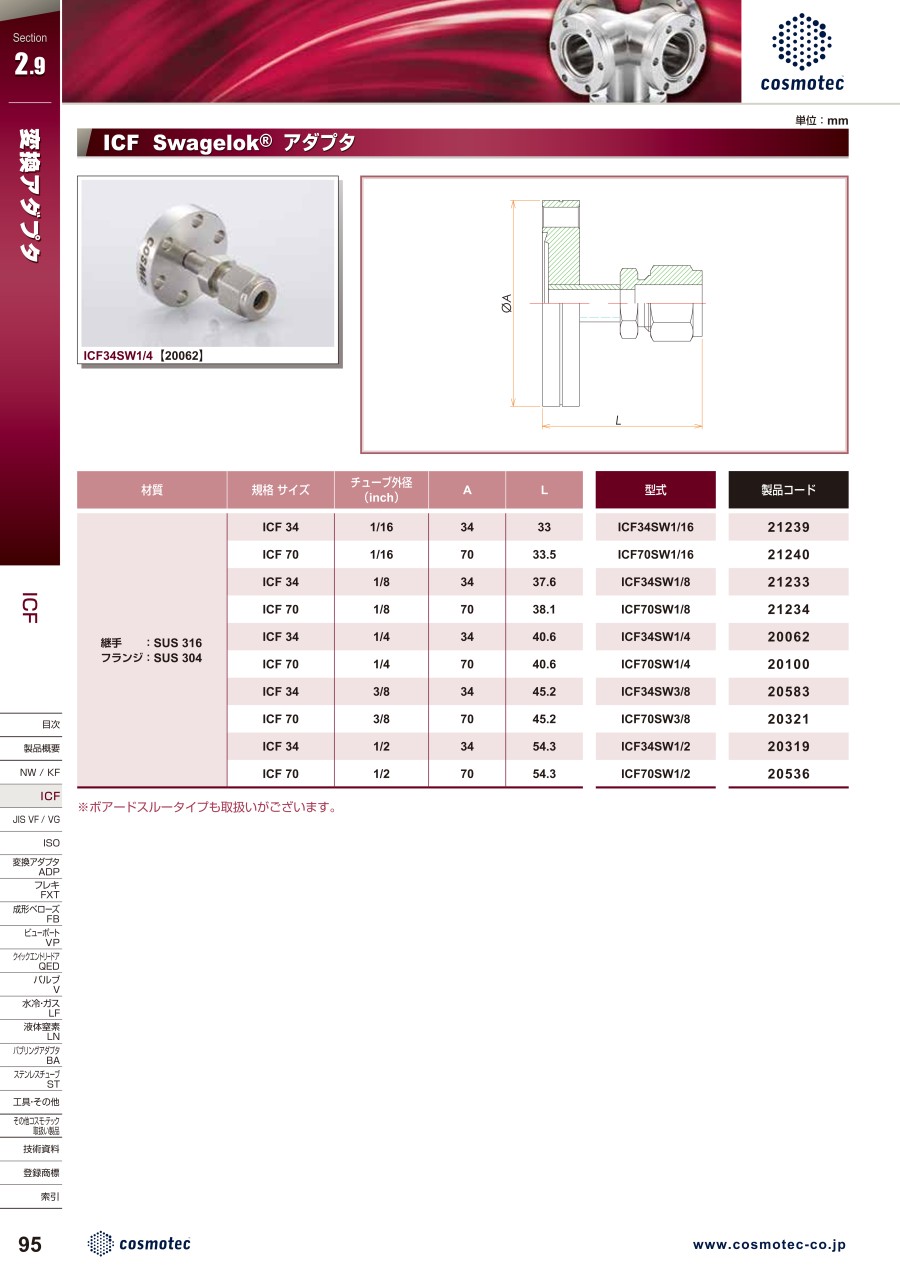

カタログ
