ICF規格 クロス 2面回転

未確定:候補が5型番あります。
数量:

商品情報

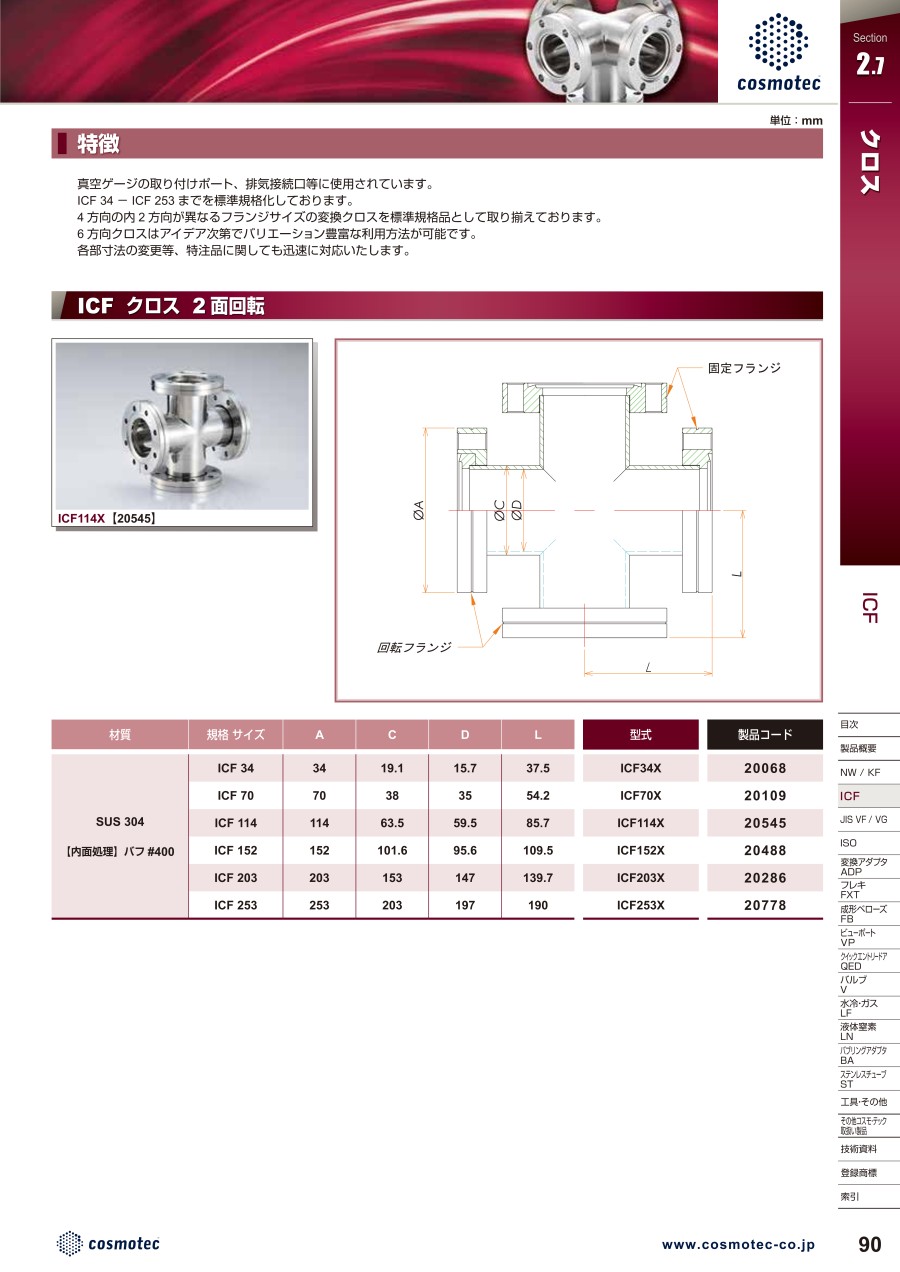

外形図

ICF規格 クロス 2面回転:関連画像

規格表

単位:mm

型式材質規格サイズACDL
ICF34XSUS 304
【内面処理】バフ #400
ICF 343419.115.737.5
ICF70XICF 7070383554.2
ICF114XICF 11411463.559.585.7
ICF152XICF 152152101.695.6109.5
ICF203XICF 203203153147139.7
ICF253XICF 253253203197190

型番リスト

表示件数

フランジサイズ(呼び)1

管外径

(mm)

内径 D

(mm)

最小発注数量
ICF34
19.1
15.7
1個
ICF70
38
35
1個
ICF114
63.5
59.5
1個
ICF152
101.6
95.6
1個
ICF253
203
197
1個
通常単価(税別) (税込単価)
通常出荷日
33,853
( 37,238 )
4日目
48,141
( 52,955 )
4日目
143,300
( 157,630 )
3日目
210,133
( 231,146 )
7日目
1,008,691907,821
( 998,603 )
18日目

詳細情報

基本情報

真空ゲージの取り付けポート、排気接続口等に使用される。
【特長】
・ICF34-ICF253までを標準規格化。
・4方向の内2方向が異なるフランジサイズの変換クロスを、標準規格品として取り揃え。
・6方向クロスはアイデア次第でバリエーション豊富な利用方法が可能。
【用途】
・真空容器の配管系統に使用。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
