メカニカル部品技術窓口
ICF規格 変換ティー
- 通常単価(税別)
- 201,573円
- 税込単価
- 221,730円
真空ゲージの取り付けポート、排気接続口等に使用されている。【特長】・CF34-...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
ICF152RTE114の仕様・寸法情報
種類
継手
規格
ICF規格
アダプタ種類
規格変換用
継手種類
ティー
同径・異径
異径
フランジサイズ（呼び）1
ICF152
フランジサイズ（呼び）2
ICF114
材質
ステンレス
管外径(mm)
101.6
材質詳細
SUS304
内径 D(mm)
95.6
-
-
商品情報
外形図
製品仕様
- 材質：SUS304
- 内面処理：バフ#400
規格表
| 型番 | TYPE | A | B | C | D | C1 | D1 | L1 | L2 |
|---|---|---|---|---|---|---|---|---|---|
| ICF70RTE34 | ICF70/34 | 70 | 34 | 38 | 35 | 19 | 16 | 48 | 63 |
| ICF114RTE70 | ICF114/70 | 114 | 70 | 63.5 | 60.2 | 38 | 35 | 75 | 85 |
| ICF152RTE114 | ICF152/114 | 152 | 114 | 101.6 | 95.6 | 63.5 | 59.5 | 105 | 110 |
| ICF203RTE152 | ICF203/152 | 203 | 152 | 153 | 147 | 101.6 | 95.6 | 135 | 140 |
詳細情報
基本情報
真空ゲージの取り付けポート、排気接続口等に使用されている。
【特長】
・CF34-ICF253までを標準規格化。
・3方向の内1方向が異なるフランジサイズの変換ティーを、標準規格品として取り揃え。
【用途】
・真空容器の配管系統に使用。

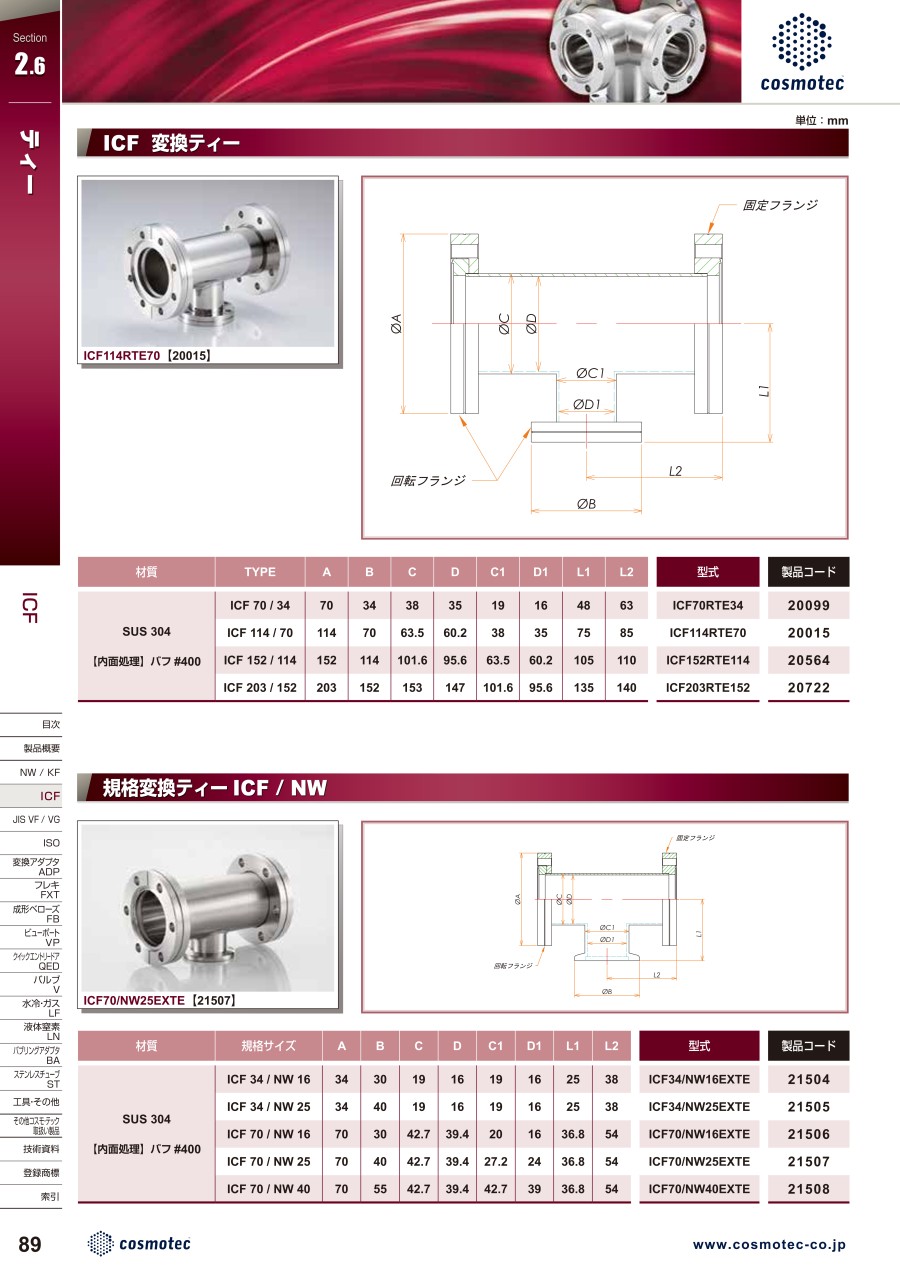

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ICF規格 変換ティーの型番ICF152RTE114のページです。
型番ICF152RTE114に関する仕様情報を記載しております。
