ICF規格 ティー

未確定:候補が5型番あります。
数量:

商品情報

外形図

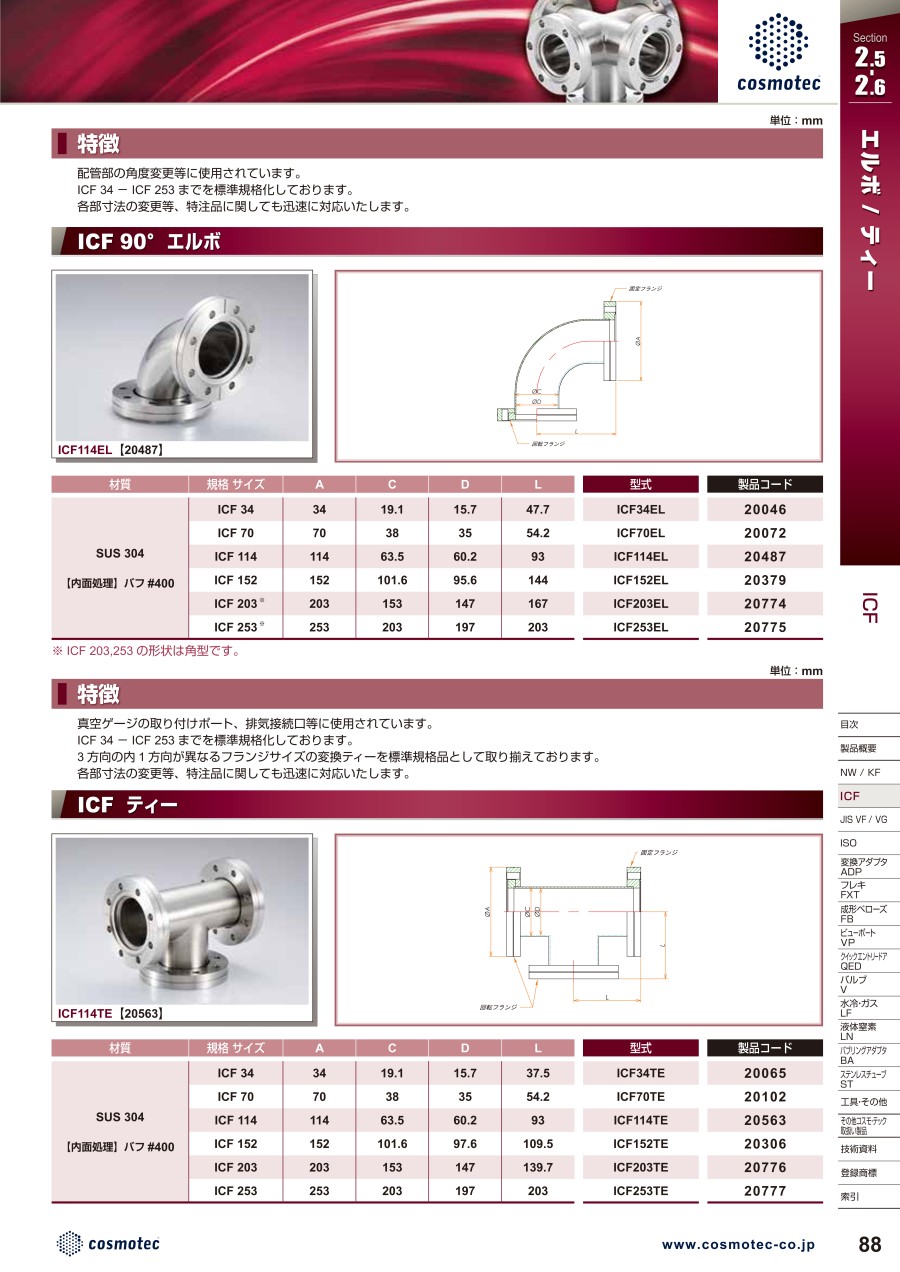

ICF規格 ティー:関連画像

規格表

単位:mm

型式材質規格サイズACDL
ICF34TESUS304
[内面処理]バフ #400
ICF343419.115.773.65
ICF70TEICF7070383554.2
ICF114TEICF11411463.560.293
ICF152TEICF152152101.697.6109.5
ICF203TEICF203203153147139.7
ICF253TEICF253253203197203

型番リスト

表示件数

フランジサイズ(呼び)1

管外径

(mm)

内径 D

(mm)

最小発注数量
ICF34
19.1
15.7
1個
ICF70
38
35
1個
ICF114
63.5
60.2
1個
ICF203
153
147
1個
ICF253
203
197
1個
通常単価(税別) (税込単価)
通常出荷日
30,188
( 33,207 )
4日目
44,414
( 48,855 )
在庫品1日目当日出荷可能
89,56680,609
( 88,670 )
3日目
248,582223,723
( 246,095 )
18日目
469,281422,352
( 464,587 )
18日目

詳細情報

基本情報

真空ゲージの取り付けポート、排気接続口等に使用されています。
【特長】
・ICF34~ICF253までを標準規格化しております
・3方向の内1方向が異なるフランジサイズの変換ティーの標準規格品
【用途】
・真空容器の配管系統

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
