コスモ・テック

ICF規格規格変換ニップル ICF-JIS VG

カタログ |

通常単価(税別): 80,978円～210,138円

税込単価: 89,076円～231,152円

通常出荷日：4日目～18日目

ICF、VG規格の変換ニップル。【特長】・様々な規格の変換アダプタを標準規格品として取り揃えております...

よく一緒に見られています

コスモ・テック

通常出荷日：在庫品1日目

よく一緒に見られています

コスモ・テック

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

単位：mm

型式	材質	ICF	VG	C	D	L
ICF34/VG10NI	SUS 304 [内面処理] バフ #400	34	10	19	16.6	50
ICF34/VG20NI		34	20	19	16.6	50
ICF34/VG25NI		34	25	19	16.6	50
ICF34/VG40NI		34	40	19	16.6	60
ICF70/VG20NI		70	20	27.2	23.9	60
ICF70/VG25NI		70	25	38	35	60
ICF70/VG40NI		70	40	42.7	39.4	60
ICF70/VG50NI		70	50	42.7	39.4	60
ICF70/VG65NI		70	65	42.7	39.4	60
ICF114/VG50NI		114	50	60.5	57.2	100
ICF114/VG65NI		114	65	63.5	60.2	100
ICF114/VG80NI		114	80	63.5	60.2	100
ICF114/VG100NI		114	100	63.5	60.2	100
ICF152/VG80NI		152	80	89.1	84.9	120
ICF152/VG100NI		152	100	101.6	95.6	120
ICF152/VG125NI		152	125	101.6	95.6	120
ICF152/VG150NI		152	150	101.6	95.6	120
ICF203/VG80NI		203	80	89.1	84.9	120
ICF203/VG100NI		203	100	114.3	108.3	120
ICF203/VG125NI		203	125	139.8	133.8	120
ICF203/VG150NI		203	150	153	147	120

型番リスト

表示件数

型番

フランジサイズ（呼び）1

フランジサイズ（呼び）2

管外径

(mm)

内径 D

(mm)

長さ L

(mm)

最小発注数量

ICF70	JIS50	42.7	39.4	60	1個
ICF114	JIS65	63.5	60.2	100	1個
ICF152	JIS150	101.6	95.6	120	1個
ICF203	JIS100	114.3	108.3	120	1個

通常単価(税別) (税込単価)	通常出荷日

80,978円 ( 89,076円 )	4日目
116,688円 ( 128,357円 )	18日目
188,124円 ( 206,936円 )	18日目
210,138円 ( 231,152円 )	18日目

詳細情報

基本情報

基本情報

ICF、VG規格の変換ニップル。
【特長】
・様々な規格の変換アダプタを標準規格品として取り揃えております。
【用途】
・真空容器の配管系統。

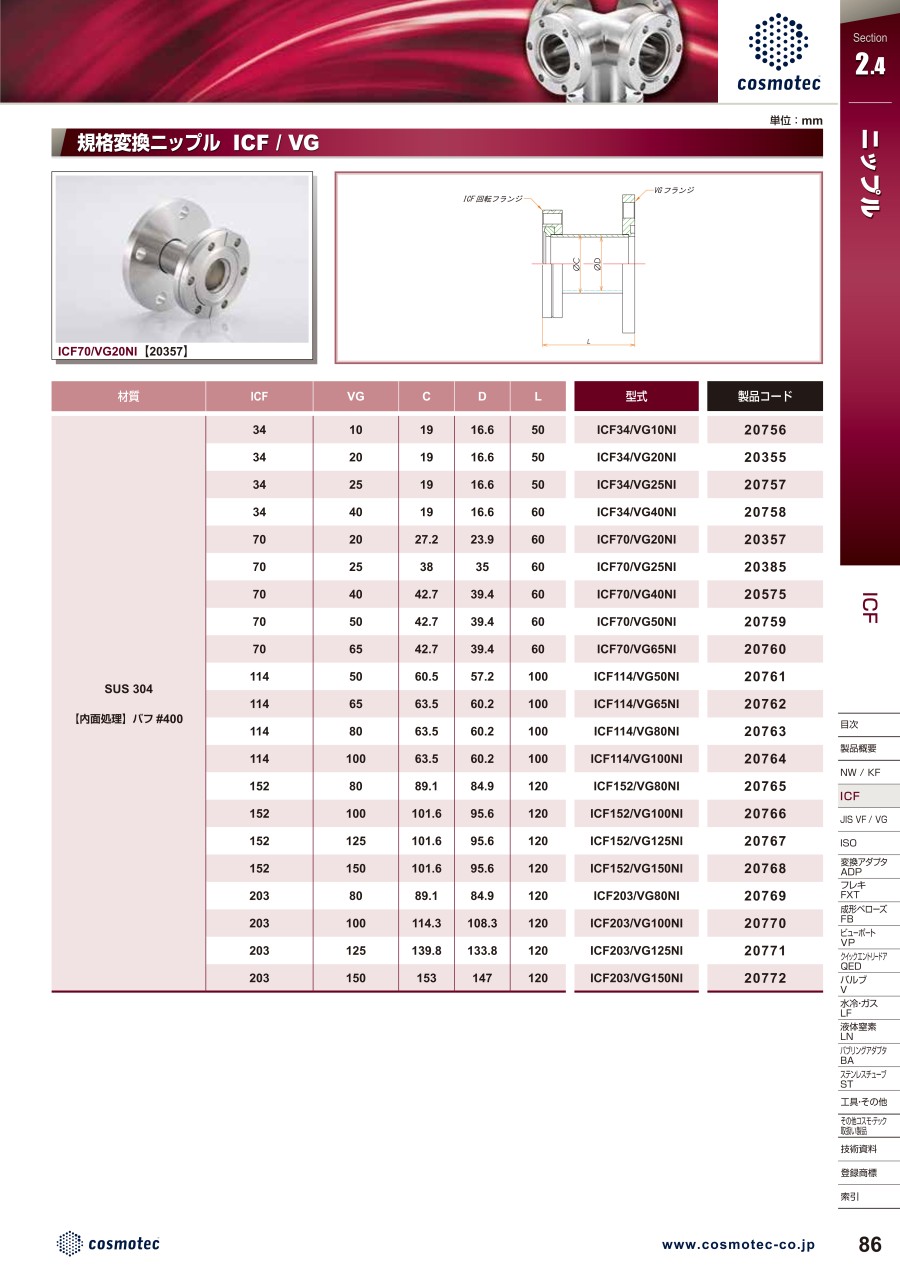

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

コスモ・テック
ICF規格規格変換ニップル ICF-JIS VF
同メーカーのICF規格規格変換ニップルICF-JISVFとなります
アドバンテック（真空配管）
JIS（VG）フランジ
アドバンテック社のVG規格フランジとなります。
ミスミ
真空配管部品　NW(KF)フレキシブルチューブ
高真空装置に使用される配管部品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
