ICF規格 規格変換ニップル ICF-JIS VF

通常単価(税別)
35,596245,773
税込単価
39,156270,350
通常出荷日:4日目~28日目

ICF、VF規格の変換ニップル。【特長】・様々な規格の変換アダプタを標準規格品として取り揃えております...

詳細を確認
未確定:候補が5型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

外形図

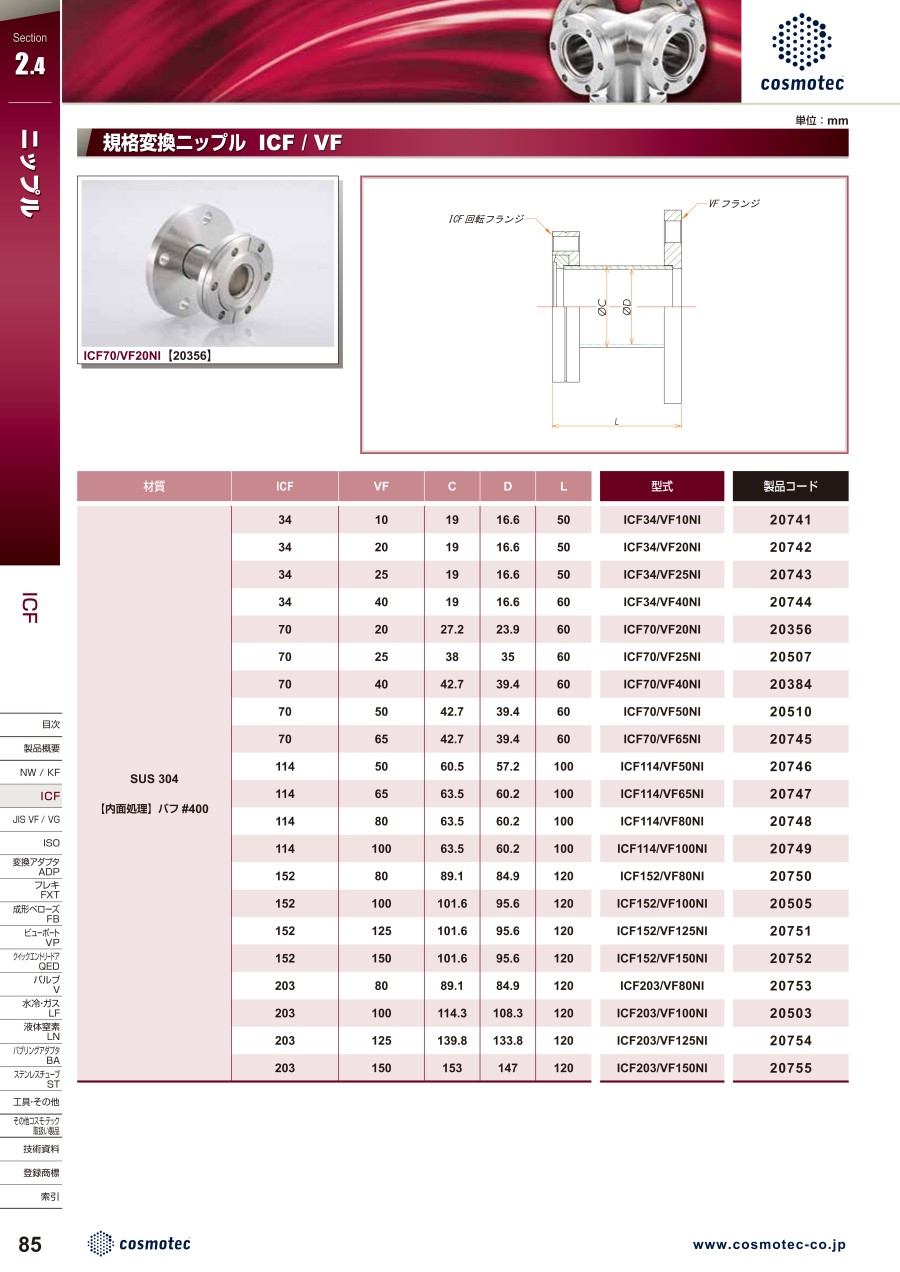

ICF規格 規格変換ニップル ICF-JIS VF 外形図01

製品仕様

  • 材質:SUS 304
  • 内面処理:バフ #400

規格表

型番ICFVFCDL
ICF34/VF10NI34101916.650
ICF34/VF20NI34201916.650
ICF34/VF25NI34251916.650
ICF34/VF40NI34401916.660
ICF70/VF20NI702027.223.960
ICF70/VF25NI7025383560
ICF70/VF40NI704042.739.460
ICF70/VF50NI705042.739.460
ICF70/VF65NI706542.739.460
ICF114/VF50NI1145060.557.2100
ICF114/VF65NI1146563.560.2100
ICF114/VF80NI1148063.560.2100
ICF114/VF100NI11410063.560.2100
ICF152/VF80NI1528089.184.9120
ICF152/VF100NI152100101.695.6120
ICF152/VF125NI152125101.695.6120
ICF152/VF150NI152150101.695.6120
ICF203/VF80NI2038089.184.9120
ICF203/VF100NI203100114.3108.3120
ICF203/VF125NI203125139.8133.8120
ICF203/VF150NI203150153147120

型番リスト

表示件数

フランジサイズ(呼び)1

フランジサイズ(呼び)2

管外径

(mm)

内径 D

(mm)

長さ L

(mm)

最小発注数量
ICF34
JIS10
19
16.6
50
1個
ICF34
JIS40
19
16.6
60
1個
ICF70
JIS25
38
35
60
1個
ICF70
JIS50
42.7
39.4
60
1個
ICF203
JIS150
153
147
120
1個
通常単価(税別) (税込単価)
通常出荷日
35,596
( 39,156 )
18日目
65,705
( 72,276 )
18日目
81,542
( 89,696 )
28日目
88,834
( 97,717 )
4日目
245,773
( 270,350 )
18日目

詳細情報

基本情報

ICF、VF規格の変換ニップル。
【特長】
・様々な規格の変換アダプタを標準規格品として取り揃えております。
【用途】
・真空容器の配管系統。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
