ICF規格 規格変換ニップル NW/KF-ICF
- 通常単価(税別)
- 15,282円～70,141円
- 税込単価
- 16,810円～77,155円
NW/KF、ICF規格の変換ニップル。【特長】・様々な規格の変換アダプタを標準...
詳細情報を確認する未確定：候補が13型番あります。
商品情報

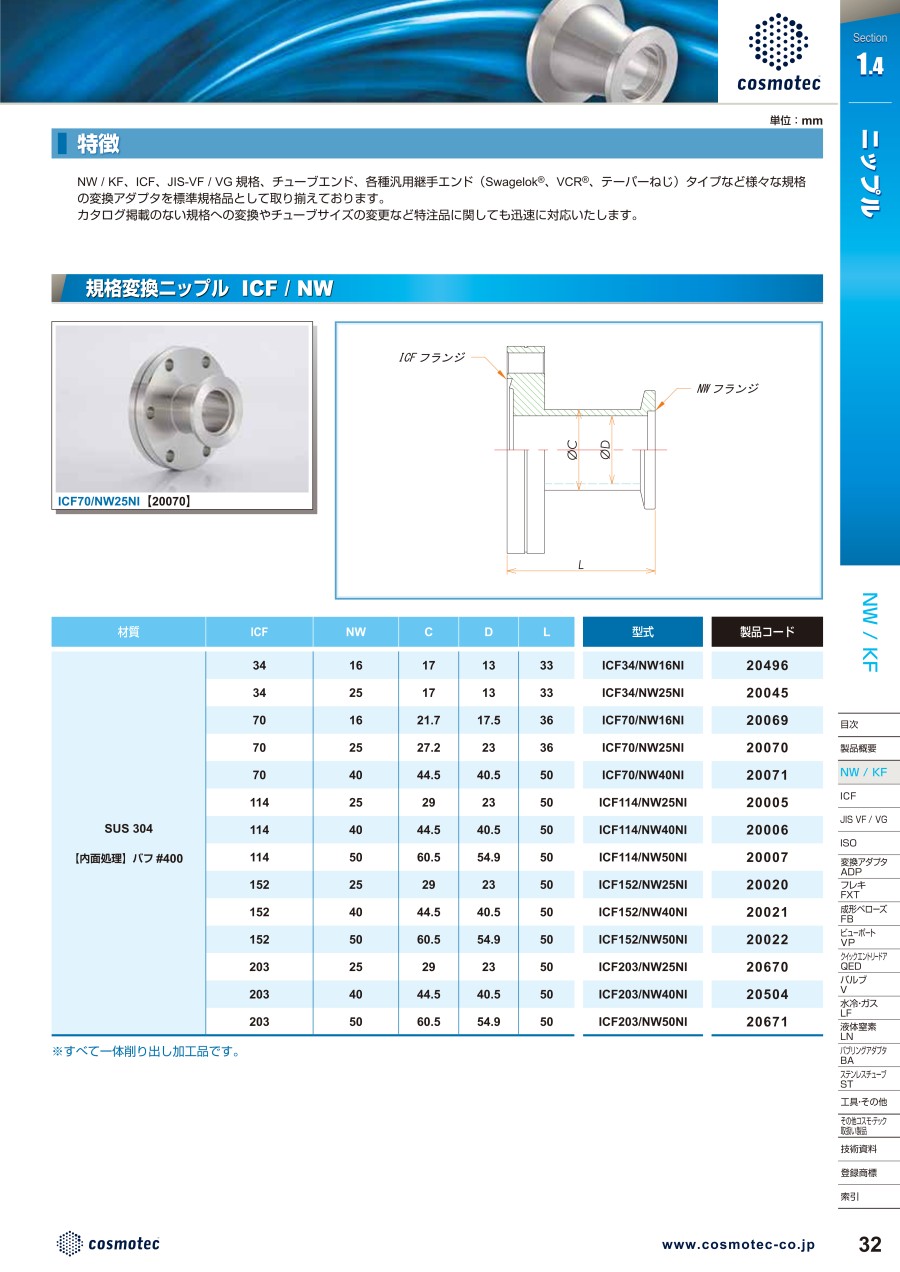

外形図
規格表
単位：mm
| 型式 | 材質 | ICF | NW | C | D | L |
|---|---|---|---|---|---|---|
| ICF34/NW16NI | SUS 304 【内面処理】バフ#400 | 34 | 16 | 17 | 13 | 33 |
| ICF34/NW25NI | 34 | 25 | 17 | 13 | 33 | |
| ICF70/NW16NI | 70 | 16 | 21.7 | 17.5 | 36 | |
| ICF70/NW25NI | 70 | 25 | 27.2 | 23 | 36 | |
| ICF70/NW40NI | 70 | 40 | 44.5 | 40.5 | 50 | |
| ICF114/NW25NI | 114 | 25 | 29 | 23 | 50 | |
| ICF114/NW40NI | 114 | 40 | 44.5 | 40.5 | 50 | |
| ICF114/NW50NI | 114 | 50 | 60.5 | 54.9 | 50 | |
| ICF152/NW25NI | 152 | 25 | 29 | 23 | 50 | |
| ICF152/NW40NI | 152 | 40 | 44.5 | 40.5 | 50 | |
| ICF152/NW50NI | 152 | 50 | 60.5 | 54.9 | 50 | |
| ICF203/NW25NI | 203 | 25 | 29 | 23 | 50 | |
| ICF203/NW40NI | 203 | 40 | 44.5 | 40.5 | 50 | |
| ICF203/NW50NI | 203 | 50 | 60.5 | 54.9 | 50 |
- ※ すべて一体削り出し加工品。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,282円 ( 16,810円 ) | 在庫品1日目当日出荷可能 |
15,714円 ( 17,285円 ) | 在庫品1日目当日出荷可能 |
16,703円 ( 18,373円 ) | 4日目 |
18,137円 ( 19,951円 ) | 在庫品1日目当日出荷可能 |
19,559円 ( 21,515円 ) | 在庫品1日目当日出荷可能 |
37,141円 ( 40,855円 ) | 在庫品1日目当日出荷可能 |
39,413円 ( 43,354円 ) | 4日目 |
40,857円 ( 44,943円 ) | 4日目 |
65,276円 ( 71,804円 ) | 4日目 |
70,012円 ( 77,013円 ) | 4日目 |
65,309円 ( 71,840円 ) | 4日目 |
70,141円 ( 77,155円 ) | 7日目 |
68,591円 ( 75,450円 ) | 4日目 |
カタログ
商品担当おすすめ
ICF規格 規格変換ニップル NW/KF-ICFのレビュー
真空装置
5
5.02021/07/23
ターボ分子ポンプの吸引部分がICFフランジだったので、ステンレス蛇腹配管に素早く接続できるようにNWフランジに変換するた...もっと読む
1人が参考にしています。
