ICF規格 ニップル
- 通常単価(税別)
- 18,143円～258,631円
- 税込単価
- 19,957円～284,494円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
配管部の長さ調整用等に使用されています。【特長】・ICF34～ICF253までを標準規格化しております...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
［！］内面はバフ処理(#400)されています。
規格表
単位：mm
| 型式 | 材質 | 規格サイズ | A | C | D | L |
|---|---|---|---|---|---|---|
| ICF34NI | SUS 304 【内面処理】 バフ＃400 | ICF 34 | 34 | 19.1 | 15.7 | 76 |
| ICF70NI | ICF 70 | 70 | 38 | 35 | 120 | |
| ICF70WNI | ICF 70 ワイド | 70 | 42.7 | 39.4 | 120 | |
| ICF114NI | ICF 114 | 114 | 63.5 | 60.2 | 210 | |
| ICF152NI | ICF 152 | 152 | 101.6 | 95.6 | 270 | |
| ICF203NI | ICF 203 | 203 | 153 | 147 | 334 | |
| ICF253NI | ICF 253 | 253 | 203 | 197 | 406 |
［！］本商品はミスミでの追加工や特注の対応ができかねますのでご了承ください。
商品特長詳細
商品参考図（型式：ICF34NI）
詳細情報
基本情報
配管部の長さ調整用等に使用されています。
【特長】
・ICF34～ICF253までを標準規格化しております
【用途】
・真空容器の配管系統
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

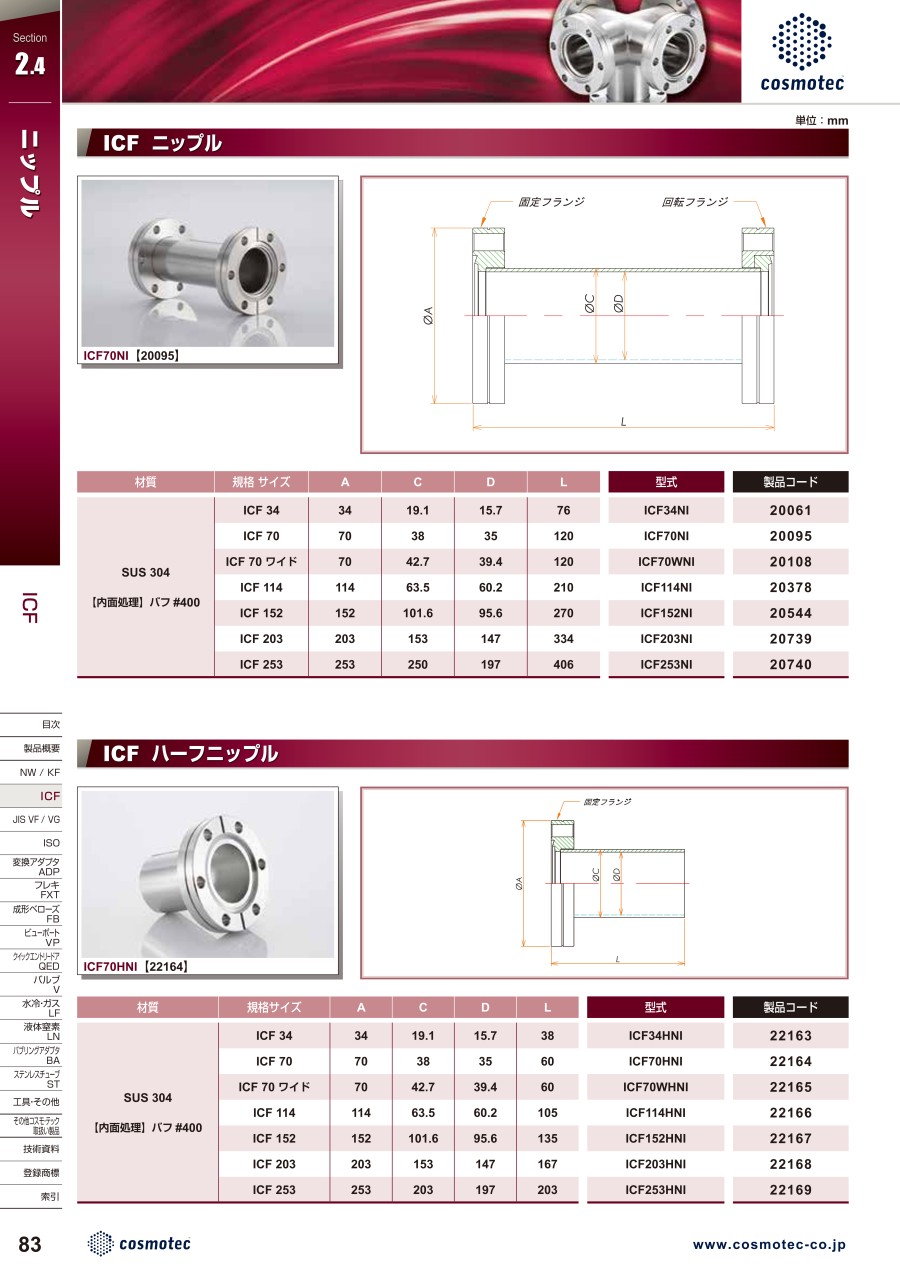

カタログ
