ICF規格 銅ガスケット【5個入り】
未確定：候補が6型番あります。
商品情報
外形図
規格表
単位：mm
| 型式 | 材質 | 規格 サイズ | A | B |
|---|---|---|---|---|
| ICF34GCU | 無酸素銅 耐熱温度：300℃ | ICF 34 | 21.3 | 16 |
| ICF70GCU | ICF 70 | 48.2 | 39 | |
| ICF114GCU | ICF 114 | 82.4 | 63.6 | |
| ICF152GCU | ICF 152 | 120.5 | 101.8 | |
| ICF203GCU | ICF 203 | 171.3 | 152.7 | |
| ICF253GCU | ICF 253 | 222 | 203.2 | |
| ICF305GCU | ICF 305 | 273.3 | 256 |

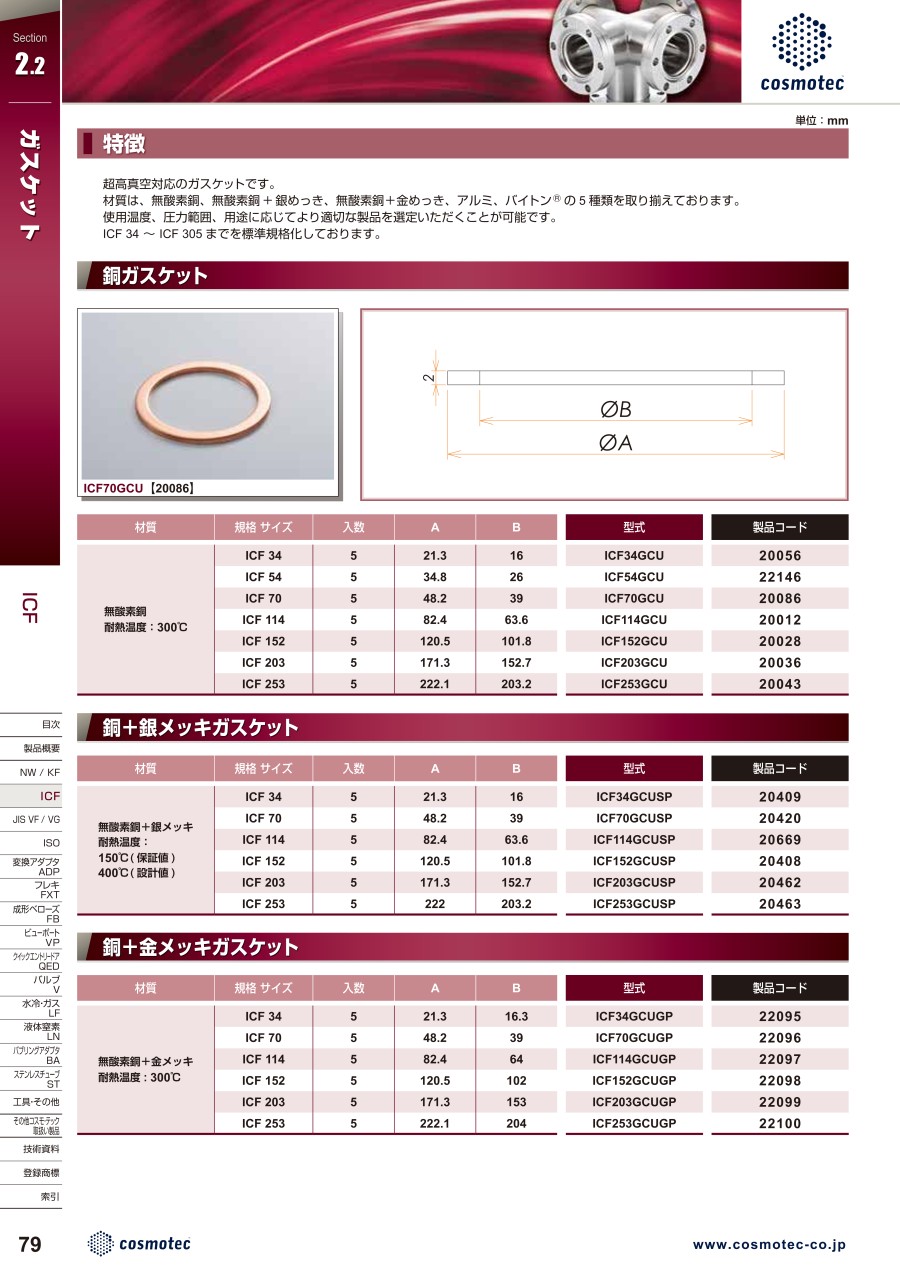

カタログ
商品担当おすすめ
ICF規格 銅ガスケットのレビュー
フランジのガスケット
4
4.02022/01/21
ICFフランジを取り外すたびに必ず必要になるので重宝しています。真空度に問題なく使えています。ただし、どこまで締め付けて...もっと読む
0人が参考にしています。
真空チャンバー治具用
5
5.02021/07/30
信頼性のあるメーカー品が短納期で購入できるので、いつも利用しています。精度もよく、今まで問題になってこともないため、今後...もっと読む
0人が参考にしています。
装置の配管のガスケットに使用
4
4.02021/07/21
装置のタンクのところの配管のガスケット部品に、この銅ガスケットを使用しました。お客様のご指定品です。商品の品質としては問...もっと読む
0人が参考にしています。
真空試験装置に使用しています
4
4.02021/07/21
当社で設備として新規に導入した真空試験装置の配管の接続部に使用しています。この商品は無酸素銅で一番性能の良いので選定しま...もっと読む
0人が参考にしています。
