コスモ・テック

ICF規格両面エッジラジアルポートフランジ

カタログ |

通常単価(税別): 64,380円～67,279円

税込単価: 70,818円～74,007円

超高真空対応の規格フランジ。【特長】・ICF34-ICF253までを標準規格化...

フランジ形状
標準
フランジ種類
変換フランジ
規格
ICF規格
同径・異径
同径
フランジサイズ（呼び）
ICF70
材質
ステンレス
材質詳細
SUS304

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

シール部分をナイフエッジ形状に施しており、メタルガスケットを向い合せたフランジの間に設置し、それをナイフエッジ部で挟み込み、外側からボルトで締め付けることにより気密性を確保する方法。

材質：SUS304

規格表

型番	本体規格サイズ	ポート継手	サイズ	L	ポート数
ICF70NW16R1	ICF 70	フランジ	NW 16	90	1
ICF70NW16R2	ICF 70	フランジ	NW 16	90	2
ICF70NW16R3	ICF 70	フランジ	NW 16	90	3
ICF70ICF34R1	ICF 70	フランジ	ICF 34	90	1
ICF70ICF34R2	ICF 70	フランジ	ICF 34	90	2
ICF70ICF34R3	ICF 70	フランジ	ICF 34	90	3
ICF70TA1/4R1	ICF 70	チューブアダプタ	1/4 インチ	90	1
ICF70TA1/4R2	ICF 70	チューブアダプタ	1/4 インチ	90	2
ICF70TA1/4R3	ICF 70	チューブアダプタ	1/4 インチ	90	3
ICF70SW1/4R1	ICF 70	Swagelok（R）	1/4 インチ	105	1
ICF70SW1/4R2	ICF 70	Swagelok（R）	1/4 インチ	105	2
ICF70SW1/4R3	ICF 70	Swagelok（R）	1/4 インチ	105	3
ICF70FVCR1/4R1	ICF 70	VCR（R）めす	1/4 インチ	95	1
ICF70FVCR1/4R2	ICF 70	VCR（R）めす	1/4 インチ	95	2
ICF70FVCR1/4R3	ICF 70	VCR（R）めす	1/4 インチ	95	3
ICF70MVCR1/4R1	ICF 70	VCR（R）おす	1/4 インチ	95	1
ICF70MVCR1/4R2	ICF 70	VCR（R）おす	1/4 インチ	95	2
ICF70MVCR1/4R3	ICF 70	VCR（R）おす	1/4 インチ	95	3

型番リスト

表示件数

型番

ICF70ICF34R1

ICF70SW1/4R1

長さ L

(mm)

ポート継手

ラジアルポートフランジサイズ

ポート数

最小発注数量

90	フランジ	ICF34	1	1個
105	Swagelok	1/4インチ	1	1個

通常単価(税別) (税込単価)	通常出荷日

64,380円 ( 70,818円 )	5日目
67,279円 ( 74,007円 )	16日目

詳細情報

基本情報

基本情報

超高真空対応の規格フランジ。
【特長】
・ICF34-ICF253までを標準規格化。
・同サイズの両面エッジフランジ。
【用途】
・真空容器の配管系統。

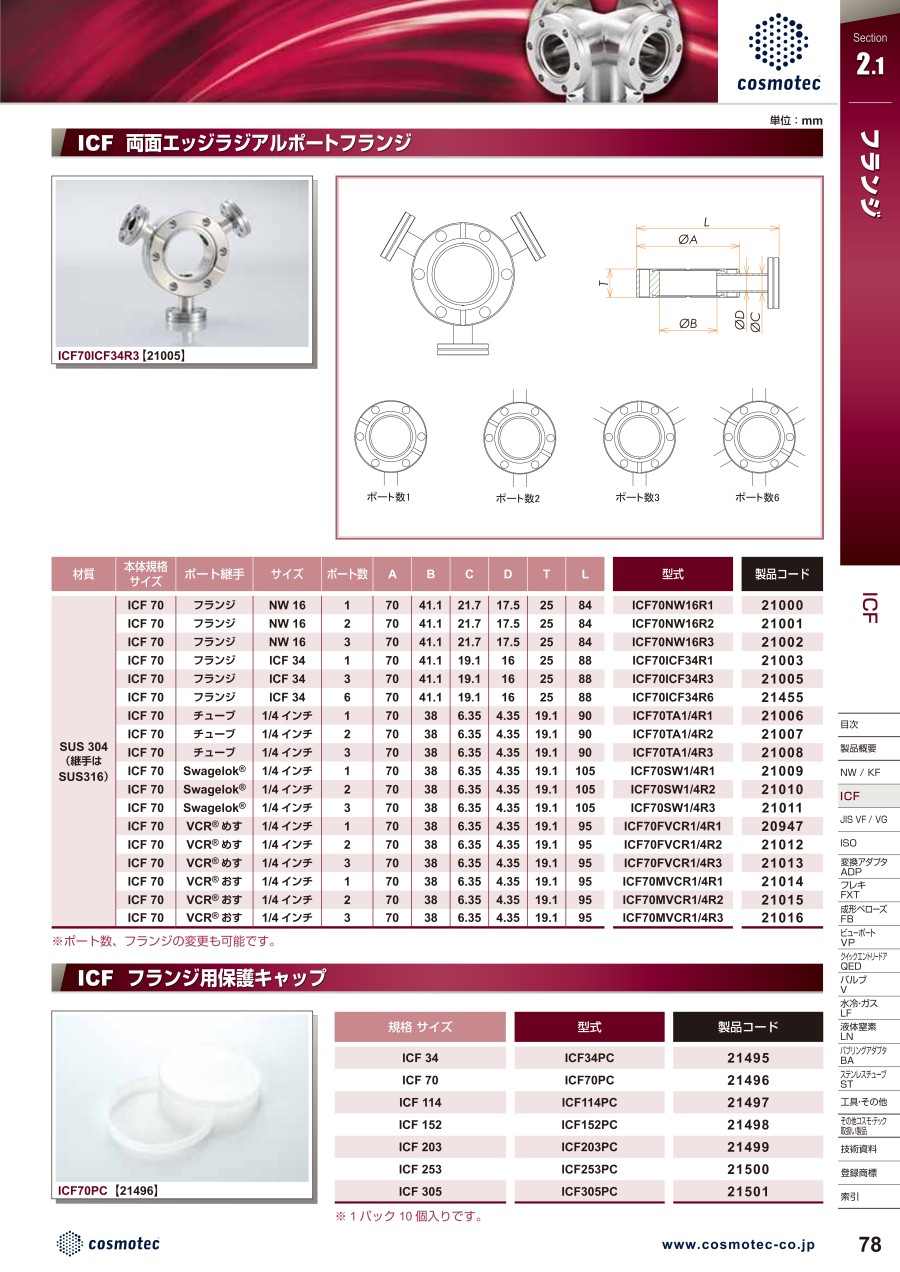

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

コスモ・テック
ICF規格ゼロレングス変換フランジ
同メーカーのICF規格ゼロレングス変換フランジとなります
コスモ・テック
ICF規格両面エッジ穴あきフランジ
同メーカーのICF規格両面エッジ穴あきフランジとなります

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
