ICF規格 ゼロレングス変換フランジ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 10,990円～105,846円特別価格
- 税込単価
- 12,089円～116,431円特別価格
超高真空対応の規格フランジです。【特長】・ICF34～ICF253までを標準規...
詳細情報を確認する未確定：候補が10型番あります。
商品情報

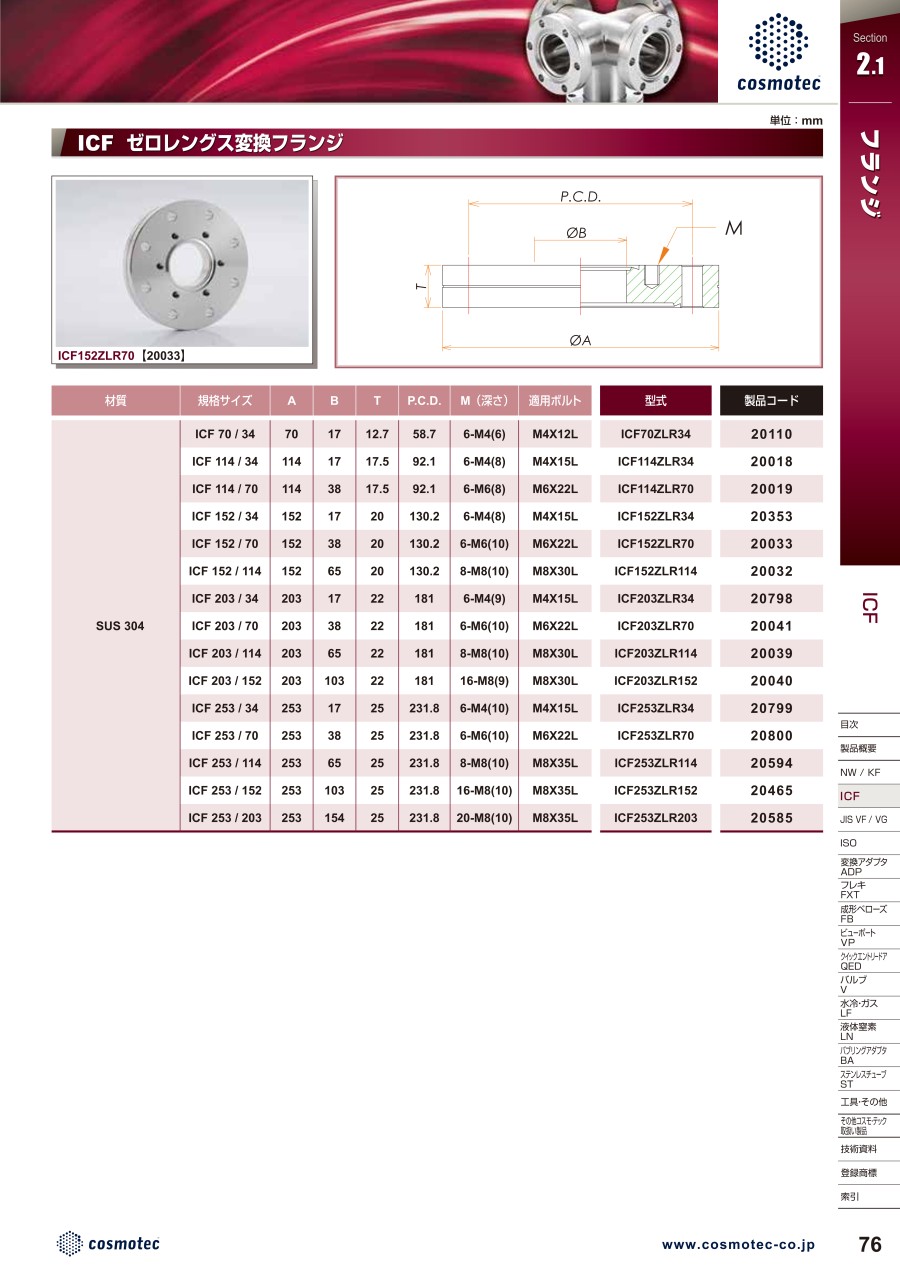

外形図
規格表
単位：mm
| 型式 | 材質 | 規格サイズ | A | B | T | P.C.D | M（深さ） | 適用ボル卜 |
|---|---|---|---|---|---|---|---|---|
| ICF70ZLR34 | SUS 304 | ICF 70/34 | 70 | 17 | 12.7 | 58.7 | 6-M4（6） | M4×12L |
| ICF114ZLR34 | ICF 114/34 | 114 | 17 | 17.5 | 92.1 | 6-M4（8） | M4×15L | |
| ICF114ZLR70 | ICF 114/70 | 114 | 38 | 17.5 | 92.1 | 6-M6（8） | M6×22L | |
| ICF152ZLR34 | ICF 152/34 | 152 | 17 | 20 | 130.2 | 6-M4（8） | M4×15L | |
| ICF152ZLR70 | ICF 152/70 | 152 | 38 | 20 | 130.2 | 6-M6（10） | M6×22L | |
| ICF152ZLR114 | ICF 152/114 | 152 | 65 | 20 | 130.2 | 8-M8（10） | M8×30L | |
| ICF203ZLR34 | ICF 203/34 | 203 | 17 | 22 | 181 | 6-M4（9） | M4×15L | |
| ICF203ZLR70 | ICF 203/70 | 203 | 38 | 22 | 181 | 6-M6（10） | M6×22L | |
| ICF203ZLR114 | ICF 203/114 | 203 | 65 | 22 | 181 | 8-M8（10） | M8×30L | |
| ICF203ZLR152 | ICF 203/152 | 203 | 103 | 22 | 181 | 16-M8（9） | M8×30L | |
| ICF253ZLR34 | ICF 253/34 | 253 | 17 | 25 | 231.8 | 6-M4（10） | M4×15L | |
| ICF253ZLR70 | ICF 253/70 | 253 | 38 | 25 | 231.8 | 6-M6（10） | M6×22L | |
| ICF253ZLR114 | ICF 253/114 | 253 | 65 | 25 | 231.8 | 8-M8（10） | M8×35L | |
| ICF253ZLR152 | ICF 253/152 | 253 | 103 | 25 | 231.8 | 16-M8（10） | M8×35L | |
| ICF253ZLR203 | ICF 253/203 | 253 | 154 | 25 | 231.8 | 20-M8（10） | M8×35L |
商品特長詳細
シール部分をナイフエッジ形状に施しており、メタルガスケットを向い合せたフランジの間に設置し、それをナイフエッジ部で挟み込み、外側からボルトで締め付けることにより気密性を確保する。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,990円 ( 12,089円 ) | 5日目 |
20,997円 ( 23,097円 ) | 4日目 |
24,428円 ( 26,871円 ) | 在庫品1日目当日出荷可能 |
38,580円 ( 42,438円 ) | 5日目 |
38,709円 ( 42,580円 ) | 4日目 |
44,419円 ( 48,861円 ) | 4日目 |
72,995円65,695円 ( 72,265円 ) | 4日目 |
77,287円 ( 85,016円 ) | 4日目 |
81,716円 ( 89,888円 ) | 3日目 |
105,846円 ( 116,431円 ) | 3日目 |
