ICF規格 両面エッジ穴あきフランジ
- 通常単価(税別)
- 10,035円～132,711円
- 税込単価
- 11,039円～145,982円
通常出荷日：3日目～7日目
超高真空対応の規格フランジ。【特長】・ICF34-ICF253までを標準規格化。・305以上のサイズの...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- シール部分をナイフエッジ形状に施しており、メタルガスケットを向い合せたフランジの間に設置し、それをナイフエッジ部で挟み込み、外側からボルトで締め付けることにより気密性を確保する方法。
- 材質：SUS304
規格表
| 型番 | 規格サイズ | TYPE | A | B | T | ボル卜 | P.C.D | |
|---|---|---|---|---|---|---|---|---|
| 穴径 | 穴数 | |||||||
| ICF34FDS14B | ICF 34 | 穴あき | 34 | 14 | 7.6 | 4.3 | 6 | 27 |
| ICF70FDS38B | ICF 70 | 穴あき | 70 | 38 | 12.7 | 6.7 | 6 | 58.7 |
| ICF114FDS63B | ICF 114 | 穴あき | 114 | 63 | 17.4 | 8.3 | 8 | 92.1 |
| ICF152FDS100B | ICF 152 | 穴あき | 152 | 100 | 19.8 | 8.5 | 16 | 130.2 |
| ICF203FDS153B | ICF 203 | 穴あき | 203 | 153 | 22.2 | 8.5 | 20 | 181 |
| ICF253FDS203B | ICF 253 | 穴あき | 253 | 203 | 24.6 | 8.5 | 24 | 231.8 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,035円 ( 11,039円 ) | 4日目 |
15,672円 ( 17,239円 ) | 7日目 |
37,759円 ( 41,535円 ) | 4日目 |
76,741円 ( 84,415円 ) | 3日目 |
81,850円 ( 90,035円 ) | 4日目 |
132,711円 ( 145,982円 ) | 4日目 |
詳細情報
基本情報
超高真空対応の規格フランジ。
【特長】
・ICF34-ICF253までを標準規格化。
・305以上のサイズの取り扱いもある。
・同サイズの両面エッジ穴あきフランジ。
【用途】
・真空容器の配管系統。

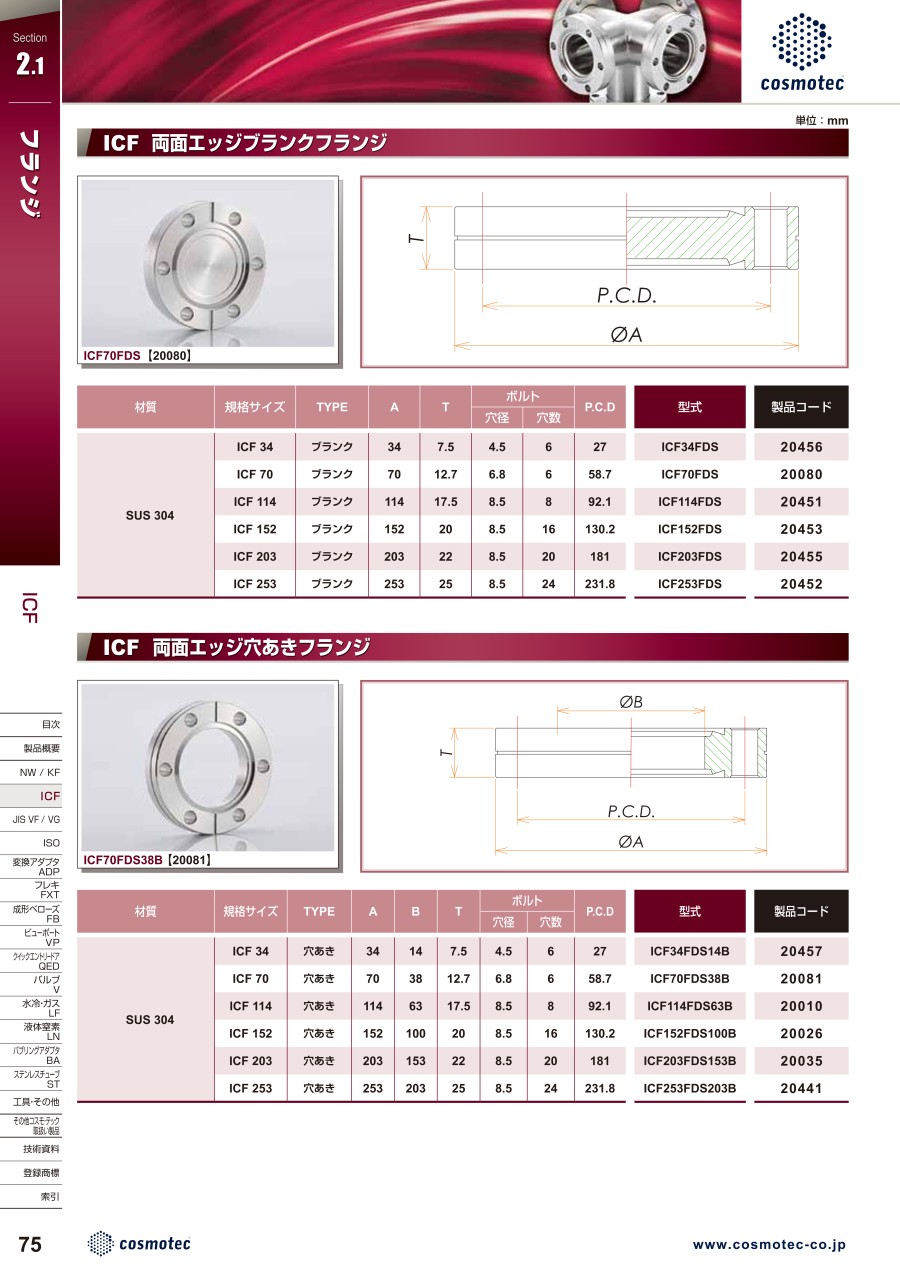

カタログ
