ICF規格 回転穴あきフランジ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 6,785円～108,067円特別価格
- 税込単価
- 7,464円～118,874円特別価格
超高真空対応の規格フランジ。【特長】・ICF34-ICF253までを標準規格化...
詳細情報を確認する未確定：候補が12型番あります。
商品情報
外形図
形状A
形状B
製品仕様
ICF70R42.7B
ICF70R42.7B
ICF70R42.7B
ICF70R42.7B
- 材質：SUS304
規格表
| 型番 | 規格サイズ | TYPE | 形状 | A | B | C | T | T1 | L | ボル卜 | P.C.D | 適用パイプ外径 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 穴径 | 穴数 | ||||||||||||
| ICF34R17.3B | ICF 34 | 穴あき | A | 34 | 14.9 | 17.3 | 7.5 | - | 13.2 | 4.5 | 6 | 27 | 17.3 |
| ICF34R19.1B | ICF 34 | 穴あき | A | 34 | 16 | 19.1 | 7.5 | - | 13.2 | 4.5 | 6 | 27 | 19.1 |
| ICF70R27.2B | ICF 70 | 穴あき | B | 70 | 25.2 | 27.2 | 12.7 | 5.3 | - | 6.8 | 6 | 58.7 | 27.2 |
| ICF70R34B | ICF 70 | 穴あき | B | 70 | 32 | 34.3 | 12.7 | 5.3 | - | 6.8 | 6 | 58.7 | 34 |
| ICF70R38B | ICF 70 | 穴あき | B | 70 | 35.5 | 38.5 | 12.7 | 5.3 | - | 6.8 | 6 | 58.7 | 38 |
| ICF70R41B | ICF 70 | 穴あき | B | 70 | 38.5 | 41.5 | 12.7 | 5.3 | - | 6.8 | 6 | 58.7 | 41 |
| ICF70R42.7B | ICF 70 | 穴あき | B | 70 | 41 | 43.1 | 12.7 | 5.3 | - | 6.8 | 6 | 58.7 | 42.7 |
| ICF114R60.5B | ICF 114 | 穴あき | B | 114 | 58.5 | 60.8 | 17.5 | 9.5 | - | 8.5 | 8 | 92.1 | 60.5 |
| ICF114R63.5B | ICF 114 | 穴あき | B | 114 | 61 | 64 | 17.5 | 9.5 | - | 8.5 | 8 | 92.1 | 63.5 |
| ICF152R101.6B | ICF 152 | 穴あき | B | 152 | 97 | 102.2 | 21 | 11 | - | 8.5 | 16 | 130.2 | 101.6 |
| ICF203R153B | ICF 203 | 穴あき | B | 203 | 148.5 | 153.5 | 22 | 12.5 | - | 8.5 | 20 | 181 | 153 |
| ICF253R203B | ICF 203 | 穴あき | B | 253 | 198.5 | 203.5 | 25 | 12.5 | - | 8.5 | 24 | 231.8 | 203 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,785円 ( 7,464円 ) | 5日目 |
6,945円 ( 7,640円 ) | 4日目 |
9,264円 ( 10,190円 ) | 4日目 |
9,472円 ( 10,419円 ) | 7日目 |
9,264円 ( 10,190円 ) | 5日目 |
9,264円 ( 10,190円 ) | 5日目 |
9,264円 ( 10,190円 ) | 4日目 |
24,617円22,155円 ( 24,371円 ) | 14日目 |
24,413円 ( 26,854円 ) | 5日目 |
48,708円 ( 53,579円 ) | 5日目 |
60,850円54,765円 ( 60,242円 ) | 5日目 |
108,067円97,260円 ( 106,986円 ) | 14日目 |
詳細情報
基本情報
超高真空対応の規格フランジ。
【特長】
・ICF34-ICF253までを標準規格化。
・305以上のサイズの取り扱いもある。
・固定フランジと回転フランジを用意。
・ブランクフランジ、及び規格パイプ接続用の穴あきフランジ、キリ穴、タップ穴タイプを取り揃える。
【用途】
・真空容器の配管系統。

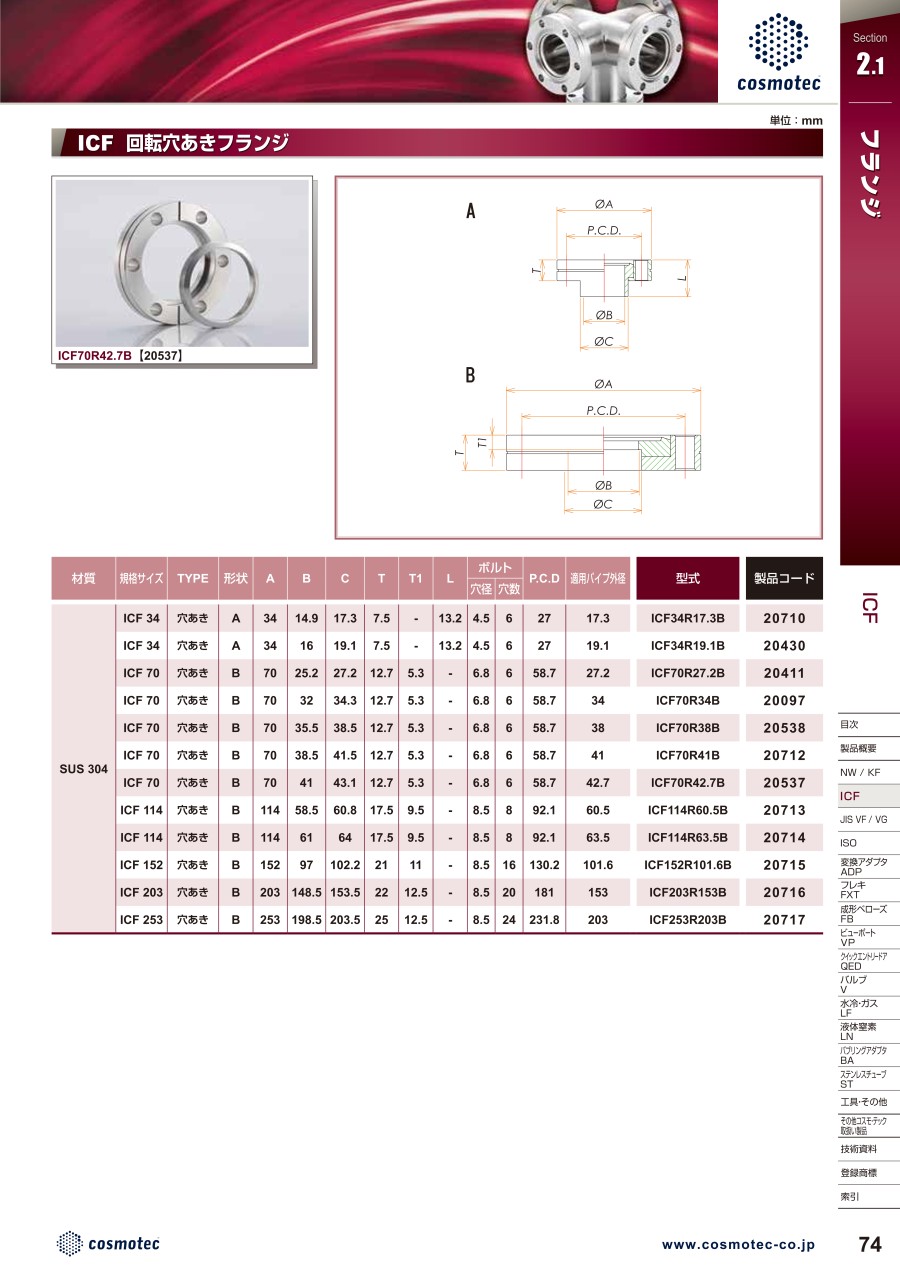

カタログ
