ICF規格 回転ブランクフランジ
- 数量スライド割引
- 通常単価(税別)
- 5,726円～126,066円
- 税込単価
- 6,299円～138,673円
超高真空対応の規格フランジ。【特長】・シール部分をナイフエッジ形状に施している...
詳細情報を確認する未確定：候補が11型番あります。
商品情報
外形図
製品仕様
- 材質：SUS304
規格表
| 型番 | 規格サイズ | TYPE | A | T | ボルト | P.C.D | |
|---|---|---|---|---|---|---|---|
| 穴径 | 穴数 | ||||||
| ICF34R | ICF34 | ブランク | 34 | 7.5 | 4.5 | 6 | 27 |
| ICF34RT | ICF34 | ブランクタップ | 34 | 7.5 | M4 | 6 | 27 |
| ICF70R | ICF70 | ブランク | 70 | 12.7 | 6.8 | 6 | 58.7 |
| ICF70RT | ICF70 | ブランクタップ | 70 | 12.7 | M6 | 6 | 58.7 |
| ICF114R | ICF114 | ブランク | 114 | 17.5 | 8.5 | 8 | 92.1 |
| ICF114RT | ICF114 | ブランクタップ | 114 | 17.5 | M8 | 8 | 92.1 |
| ICF152R | ICF152 | ブランク | 152 | 21 | 8.5 | 16 | 130.2 |
| ICF152RT | ICF152 | ブランクタップ | 152 | 21 | M8 | 16 | 130.2 |
| ICF203R | ICF203 | ブランク | 203 | 22 | 8.5 | 20 | 181 |
| ICF203RT | ICF203 | ブランクタップ | 203 | 22 | M8 | 20 | 181 |
| ICF253R | ICF253 | ブランク | 253 | 25 | 8.5 | 24 | 231.8 |
| ICF253RT | ICF253 | ブランクタップ | 253 | 25 | M8 | 24 | 231.8 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,726円 ( 6,299円 ) | 4日目 |
8,131円 ( 8,944円 ) | 5日目 |
7,892円 ( 8,681円 ) | 4日目 |
9,765円 ( 10,742円 ) | 5日目 |
18,273円 ( 20,100円 ) | 5日目 |
24,422円 ( 26,864円 ) | 14日目 |
26,998円 ( 29,698円 ) | 5日目 |
31,523円 ( 34,675円 ) | 14日目 |
74,426円 ( 81,869円 ) | 4日目 |
88,821円 ( 97,703円 ) | 14日目 |
126,066円 ( 138,673円 ) | 14日目 |

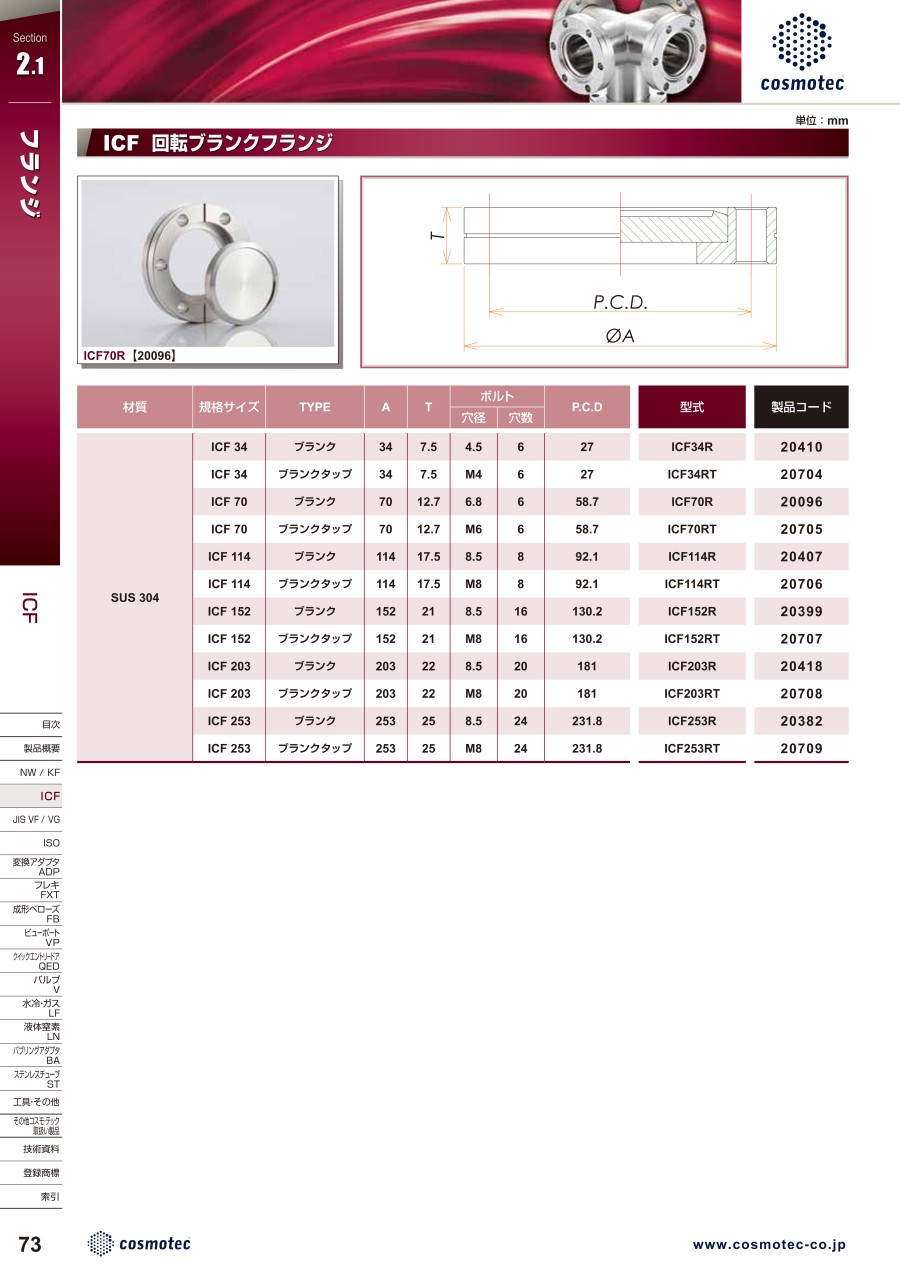

カタログ
商品担当おすすめ
ICF規格 回転ブランクフランジのレビュー
機械組立
5
5.02021/07/12
ミスミで購入できて大満足です。
価格もお安く納期も最短でとても助かりました。
0人が参考にしています。
