NW／KF規格 手動ストレートバルブ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 176,281円～177,354円特別価格
- 税込単価
- 193,909円～195,089円特別価格
大気と真空を隔離するためのバルブです。【特長】・NW／KF16～NW／KF50...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
- 許容加熱温度：～150℃
- 使用圧力領域：大気圧～5×10-6Pa
- リーク量：1.3×10-7Pa・l/sec.以下
- フランジ材質：SUS 304
- ボディ材質：SUS 316
- ベローズ材質：SUS 321
- ハンドル材質：アルミ 2024-T4
規格表
| 型番 | 規格 サイズ | A | L | L1 |
|---|---|---|---|---|
| NW16MSBV | NW / KF 16 | 30 | 108～132 | 86 |
| NW25MSBV | NW / KF 25 | 40 | 113～137 | 86 |
詳細情報
基本情報
大気と真空を隔離するためのバルブです。
【特長】
・NW／KF16～NW／KF50までを標準規格化しております
・ベローズシール方式を採用しておりますので、高い気密保持させることが可能です
【用途】
・真空容器の配管系統に使用

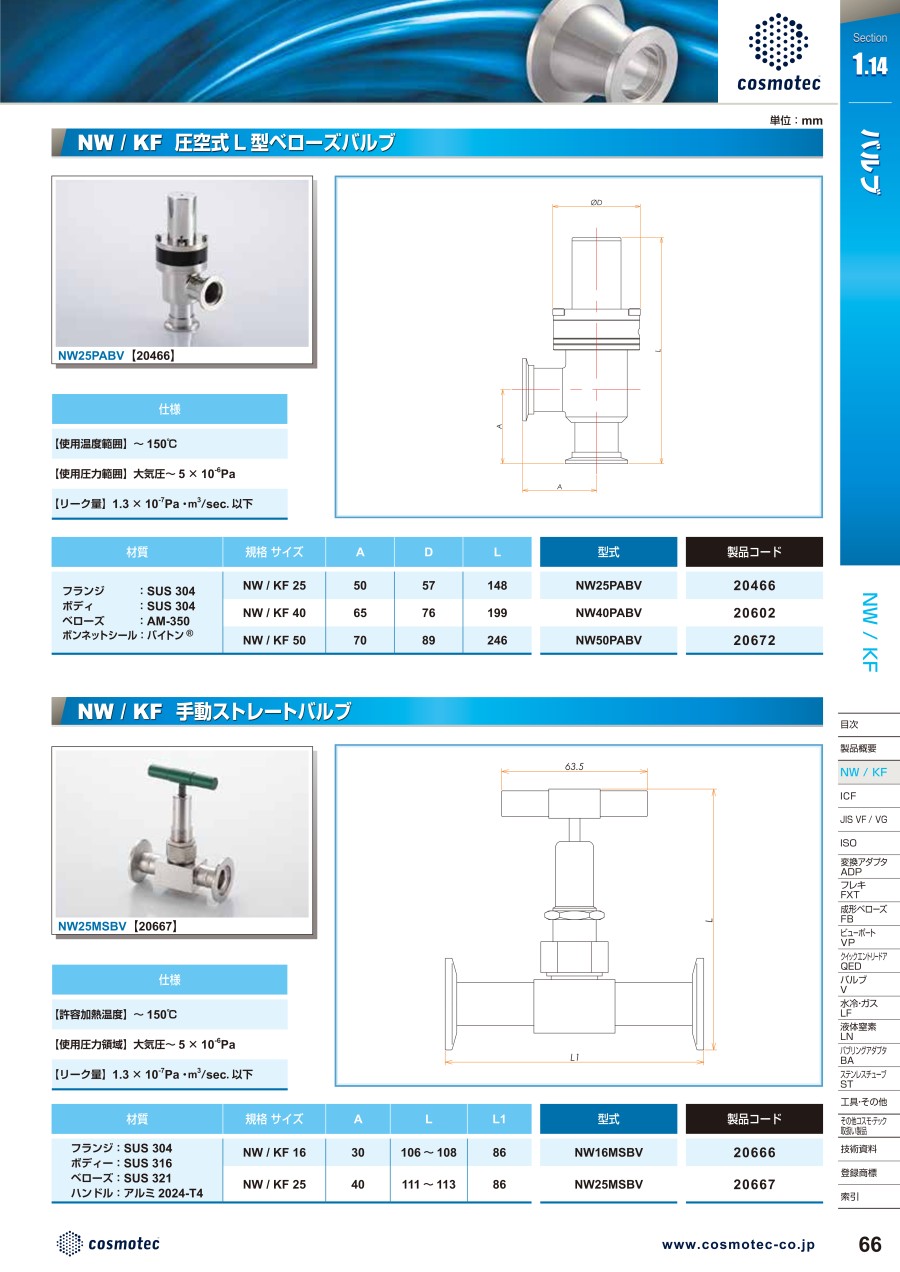

カタログ
