NW／KF規格 手動L型ベローズバルブ
- 通常単価(税別)
- 56,705円～88,139円
- 税込単価
- 62,376円～96,953円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
大気と真空を隔離するためのバルブです。【特長】・NW／KF16～NW／KF50までを標準規格化しており...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 使用温度範囲 | ～150℃ |
|---|---|
| 使用圧力範囲 | 大気圧～5×10-6Pa |
| リーク量 | 1.3×10-7Pa・l/sec.以下 |
規格表
単位：mm
| 型式 | 材質 | 規格サイズ | A | D | E | L |
|---|---|---|---|---|---|---|
| NW16MABV | フランジ：SUS 304 ボディ：SUS 304 ベローズ：AM-350 ボンネットシール：バイトン® | NW / KF 16 | 40 | 56.8 | 60 | 122～141 |
| NW25MABV | NW / KF 25 | 50 | 57 | 60 | 128～147 | |
| NW40MABV | NW / KF 40 | 65 | 76 | 60 | 167～198 | |
| NW50MABV | NW / KF 50 | 70 | 89 | 60 | 190～235 |
商品特長詳細
商品参考図1（NW25MABV）
商品参考図2（NW25MABV）
詳細情報
基本情報
大気と真空を隔離するためのバルブです。
【特長】
・NW／KF16～NW／KF50までを標準規格化しております
・ベローズシール方式を採用しておりますので、高い気密保持させることが可能です
【用途】
・真空容器の配管系統

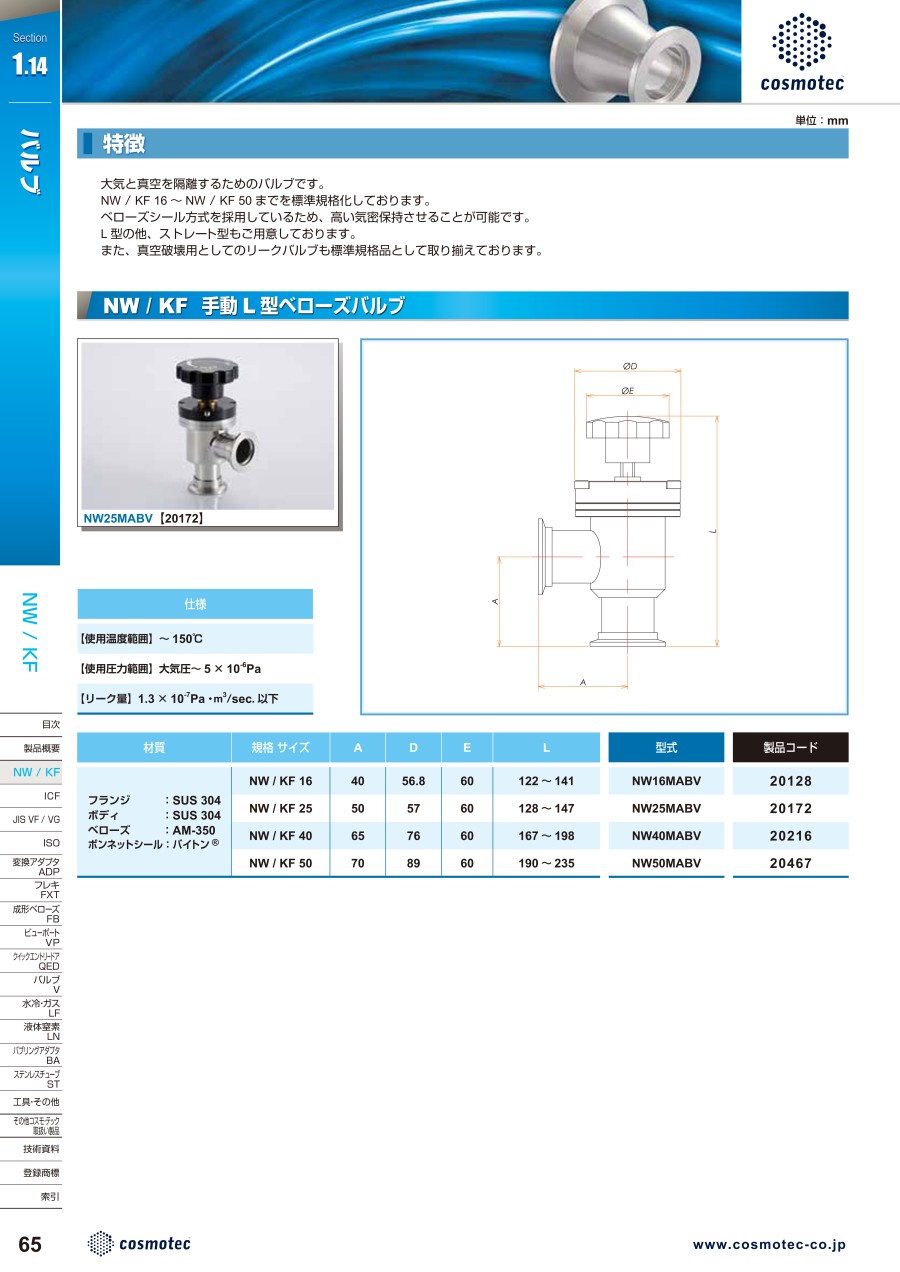

カタログ
