NW/KF規格 アウターリング付きセンターリング
- センターリング種類
- アウターリング付センターリング
- 規格
- NW/KF規格
- 同径・異径
- 同径
- 材質
- ステンレス
- 材質詳細
- SUS304
- Oリング材質
- バイトン
閲覧中の商品と併せてご検討ください
－閉じる
NW25CRSVOの仕様・寸法情報
センターリング種類
アウターリング付センターリング
規格
NW/KF規格
同径・異径
同径
フランジサイズ（呼び）
NW（KF）25
材質
ステンレス
材質詳細
SUS304
Oリング材質
バイトン
-
-
商品情報

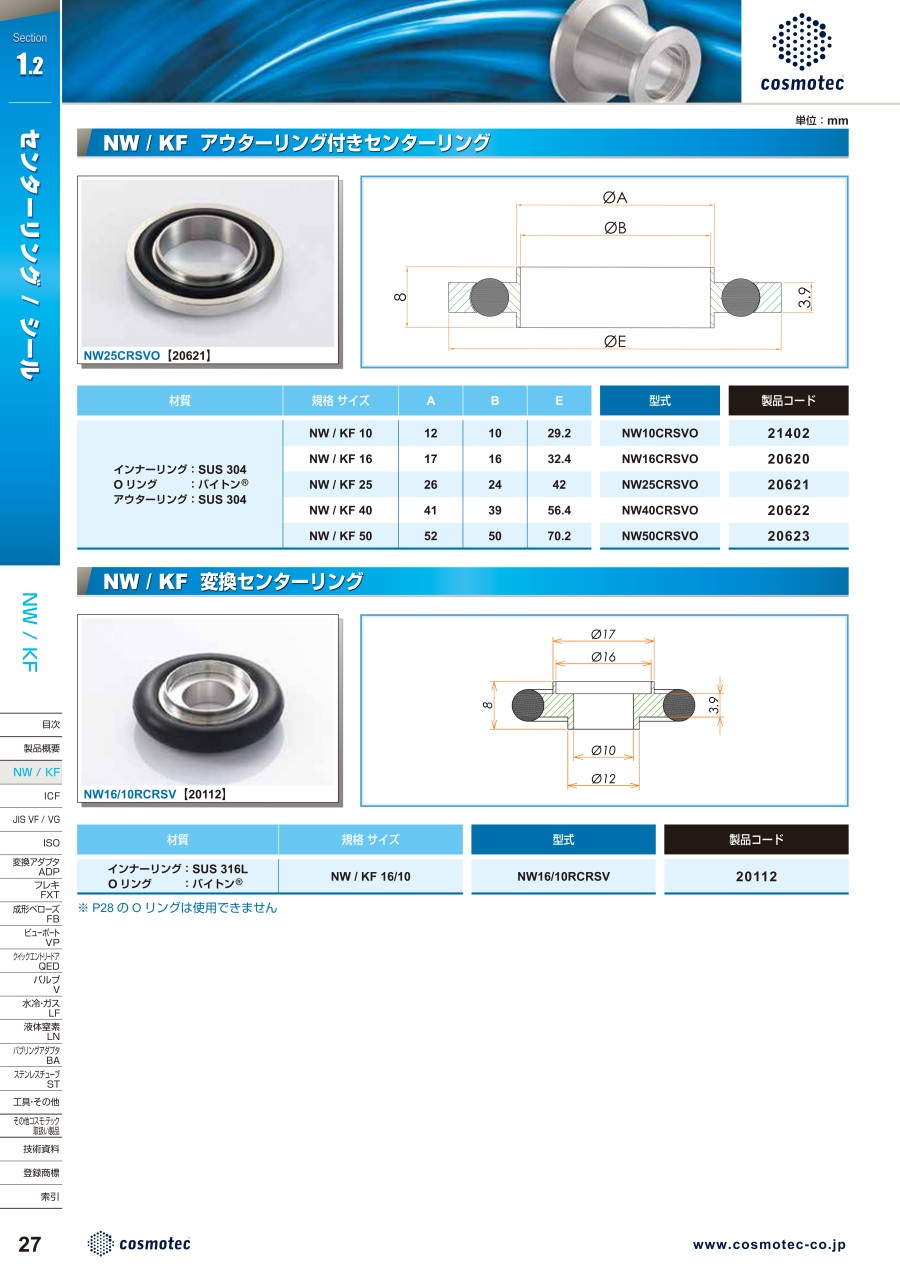

外形図
製品仕様
NW25CRSVO
NW25CRSVO
NW25CRSVO
- インナーリング材質：SUS304
- Oリング材質：バイトン（R）
- アウターリング材質：SUS304
規格表
| 型番 | 規格 サイズ | A | B | E |
|---|---|---|---|---|
| NW16CRSVO | NW / KF 16 | 17 | 16 | 32.4 |
| NW25CRSVO | NW / KF 25 | 26 | 24 | 42 |
| NW40CRSVO | NW / KF 40 | 41 | 39 | 56.4 |
| NW50CRSVO | NW / KF 50 | 52 | 50 | 70.2 |
詳細情報
基本情報
内側のステンレスガイドを使用して、ワンタッチでフランジに接続する、アウターセンタリング。
【特長】
・アウターリング付きは、0.2MPaまでの高圧での使用が可能。
【用途】
・真空容器の配管系統。
