NW／KF規格 センターリング
- 通常単価(税別)
- 30,692円～41,572円
- 税込単価
- 33,761円～45,729円
通常出荷日：5日目～11日目
内側のステンレスガイドを使用して、ワンタッチでフランジに接続。【特長】・真空配管用の着脱が容易な継手で...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
単位：mm
| 型式 | 材質 | 規格 サイズ | A | B |
|---|---|---|---|---|
| NW16CRSV | インナーリング：SUS 304 O リング：バイトン® 【耐熱温度】-20～150℃ | NW/KF 16 | 17 | 16 |
| NW25CRSV | NW/KF 25 | 26 | 24 | |
| NW40CRSV | NW/KF 40 | 41 | 39 | |
| NW50CRSV | NW/KF 50 | 52 | 50 | |
| NW16CRSK | インナーリング：SUS 304 O リング：カルレッツ®4079 【耐熱温度】-10～315℃ | NW/KF 16 | 17 | 16 |
| NW25CRSK | NW/KF 25 | 26 | 25 | |
| NW40CRSK | NW/KF 40 | 41 | 40 | |
| NW50CRSK | NW/KF 50 | 52 | 50 |
詳細情報
基本情報
内側のステンレスガイドを使用して、ワンタッチでフランジに接続。
【特長】
・真空配管用の着脱が容易な継手でNW／KF規格のフランジサイズの合わせて使用
・アウターリング付きは、0.2MPaまでの高圧での使用が可能
【用途】
・真空容器の配管系統

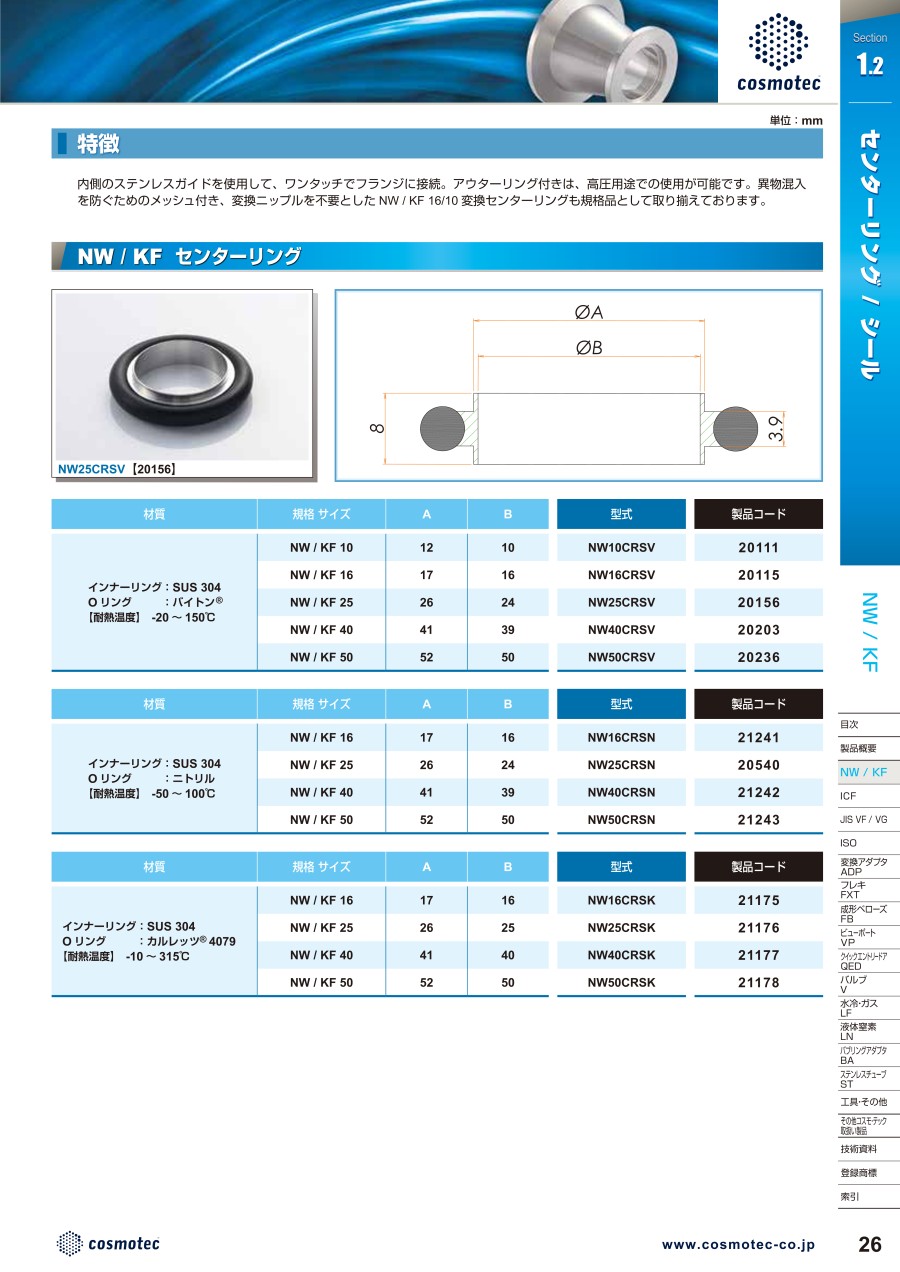

カタログ
商品担当おすすめ
NW／KF規格 センターリングのレビュー
社内設備改造時の付帯部品として利用しています
3
3.02020/07/01
真空設備改造に伴い高真空を実現するため、耐食性に優れ且つガス放出も小さくできるステンレスガイドが組み込まれた型番：NW4...もっと読む
0人が参考にしています。
