メカニカル部品技術窓口
NW/KF規格 サファイアガラス ビューポート
- 通常単価(税別)
- 100,150円～150,873円
- 税込単価
- 110,165円～165,960円
通常出荷日：3日目～4日目
真空チャンバー内部を目視するための製品。【特長】・特定波長の透過性を向上させるためのARコーティングを...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
NW25VPSA
NW25VPSA
NW25VPSA
- 真空チャンバー内部を目視するためのコバールガラスタイプ、光学用途として使用される単結晶サファイア、溶融石英、合成石英、フッ化マグネシウム、及びX線遮蔽用として鉛ガラス等、豊富なラインナップを取り揃えている。
- 窓材質:サファイア
- フランジ材質:SUS 304
- 耐熱温度:300℃（※ビューポート単体の温度範囲です。接続部品により変動します。）

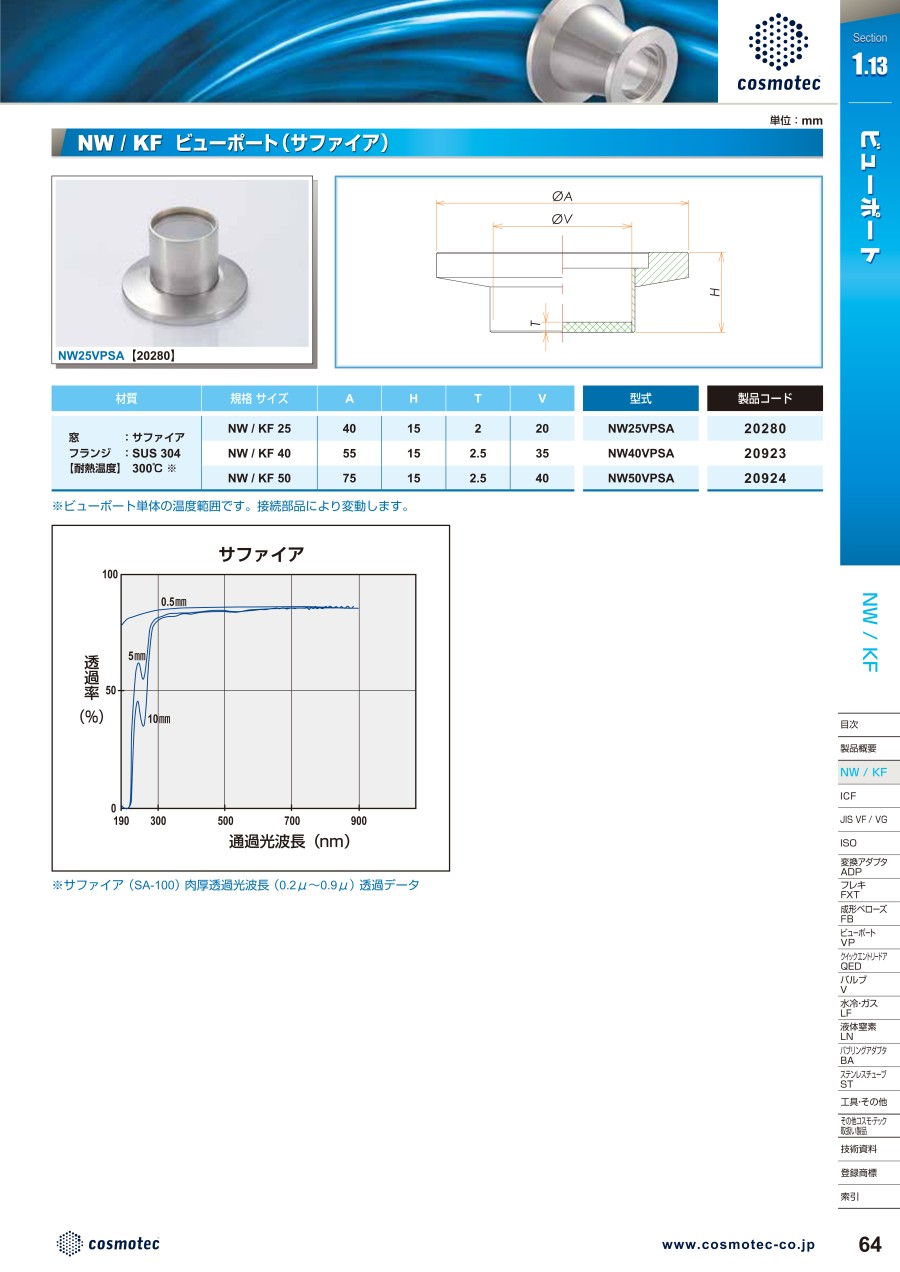

規格表
| 型番 | 規格サイズ | A | H | T | V |
|---|---|---|---|---|---|
| NW25VPSA | NW/KF 25 | 40 | 15 | 2 | 20 |
| NW40VPSA | NW/KF 40 | 55 | 15 | 2.5 | 35 |
| NW50VPSA | NW/KF 50 | 75 | 15 | 2.5 | 40 |
性能・試験情報
サファイア（SA-100）肉厚透過光波長（0.2～0.9μm）透過データ
