NW／KF規格 コバールガラス ビューポート
- 通常単価(税別)
- 38,711円～42,997円
- 税込単価
- 42,582円～47,297円
【特長】・真空チャンバー内部を目視するためのコバールガラスタイプ・光学用途とし...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
規格表
単位：mm
| 型式 | 材質 | 規格 サイズ | A | H | T | V |
|---|---|---|---|---|---|---|
| NW16VPK | 窓：コバール®ガラス フランジ：SUS 304 【耐熱温度】 200℃※ | NW / KF 16 | 30 | 12.7 | 1.6 | 16 |
| NW25VPK | NW / KF 25 | 40 | 12.7 | 1.6 | 16 | |
| NW40VPK | NW / KF 40 | 55 | 12.7 | 3 | 32 | |
| NW50VPK | NW / KF 50 | 75 | 12.7 | 3 | 32 |
- ※ ピューポート単体の温度範囲。接続部品により変動。
商品特長詳細
コバールガラス通過光波長（nm）グラフ
詳細情報
基本情報
【特長】
・真空チャンバー内部を目視するためのコバールガラスタイプ
・光学用途として使用される単結晶サファイア、溶融石英、合成石英など様々なラインナップ
・特定波長の透過性を向上させるためのARコーティングを施すことも可能
【用途】
・真空容器の配管系統に使用

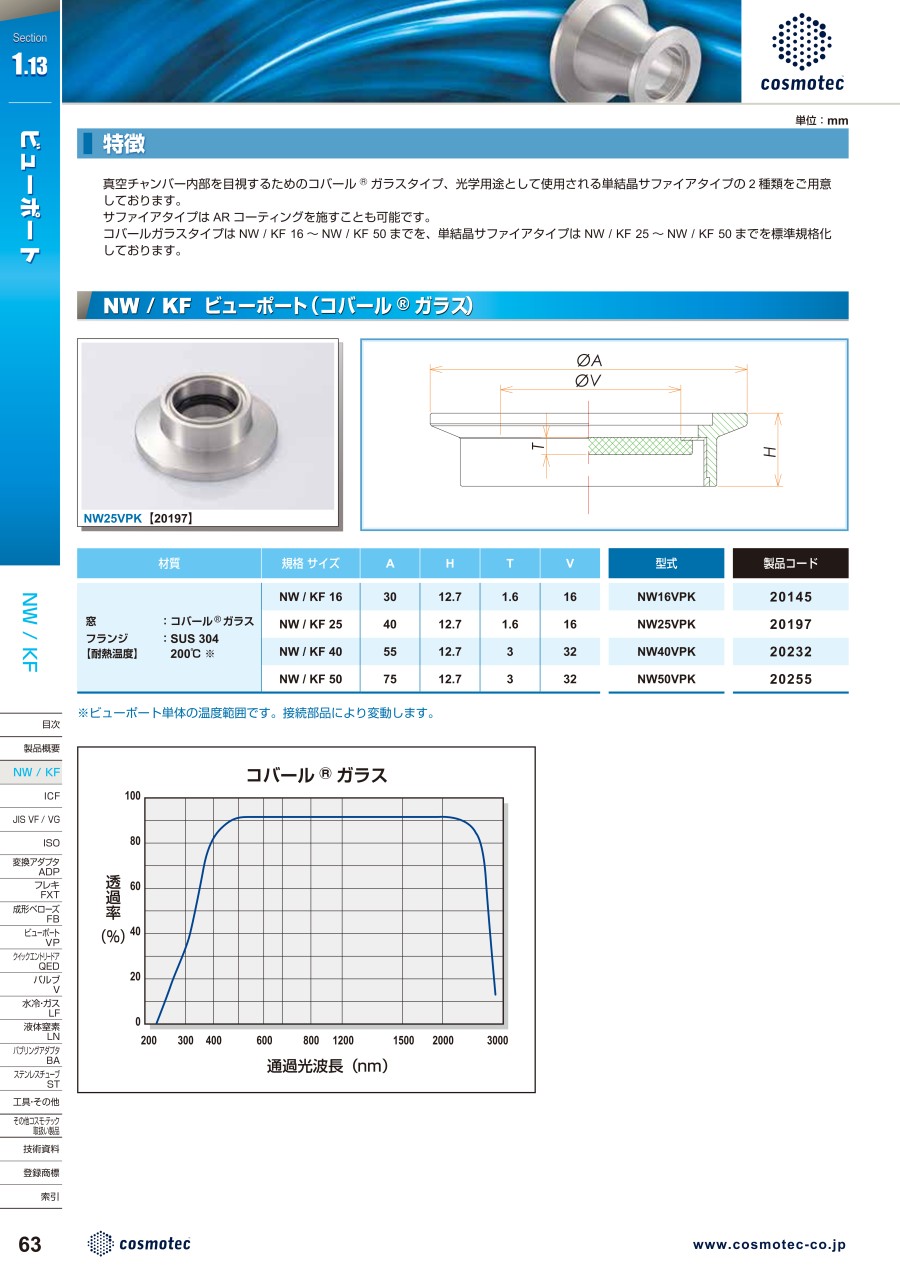

カタログ
