メカニカル部品技術窓口
NW／KF規格 ゲージポート
- 通常単価(税別)
- 20,125円～36,701円
- 税込単価
- 22,138円～40,371円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・汎用性の高い、Φ15、Φ18用、NW／KF16～NW／KF50までを標準規格化しております【...
詳細を確認
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
単位：mm
| 型式 | 材質 | 規格 サイズ | 接続径 | A | B | E | L |
|---|---|---|---|---|---|---|---|
| NW16GP15 | ボディ：SUS 304 O リング：バイトン® | NW / KF 16 | φ 15 | 30 | 40 | 16 | 43 |
| NW16GP18 | NW / KF 16 | φ 18 | 30 | 40 | 19 | 67 | |
| NW25GP15 | NW / KF 25 | φ 15 | 40 | 40 | 16 | 68 | |
| NW25GP18 | NW / KF 25 | φ 18 | 40 | 40 | 19 | 58 | |
| NW40GP15 | NW / KF 40 | φ 15 | 55 | 40 | 16 | 43 | |
| NW40GP18 | NW / KF 40 | φ 18 | 55 | 40 | 19 | 58 | |
| NW50GP15 | NW / KF 50 | φ 15 | 75 | 40 | 16 | 43 | |
| NW50GP18 | NW / KF 50 | φ 18 | 75 | 40 | 19 | 58 |

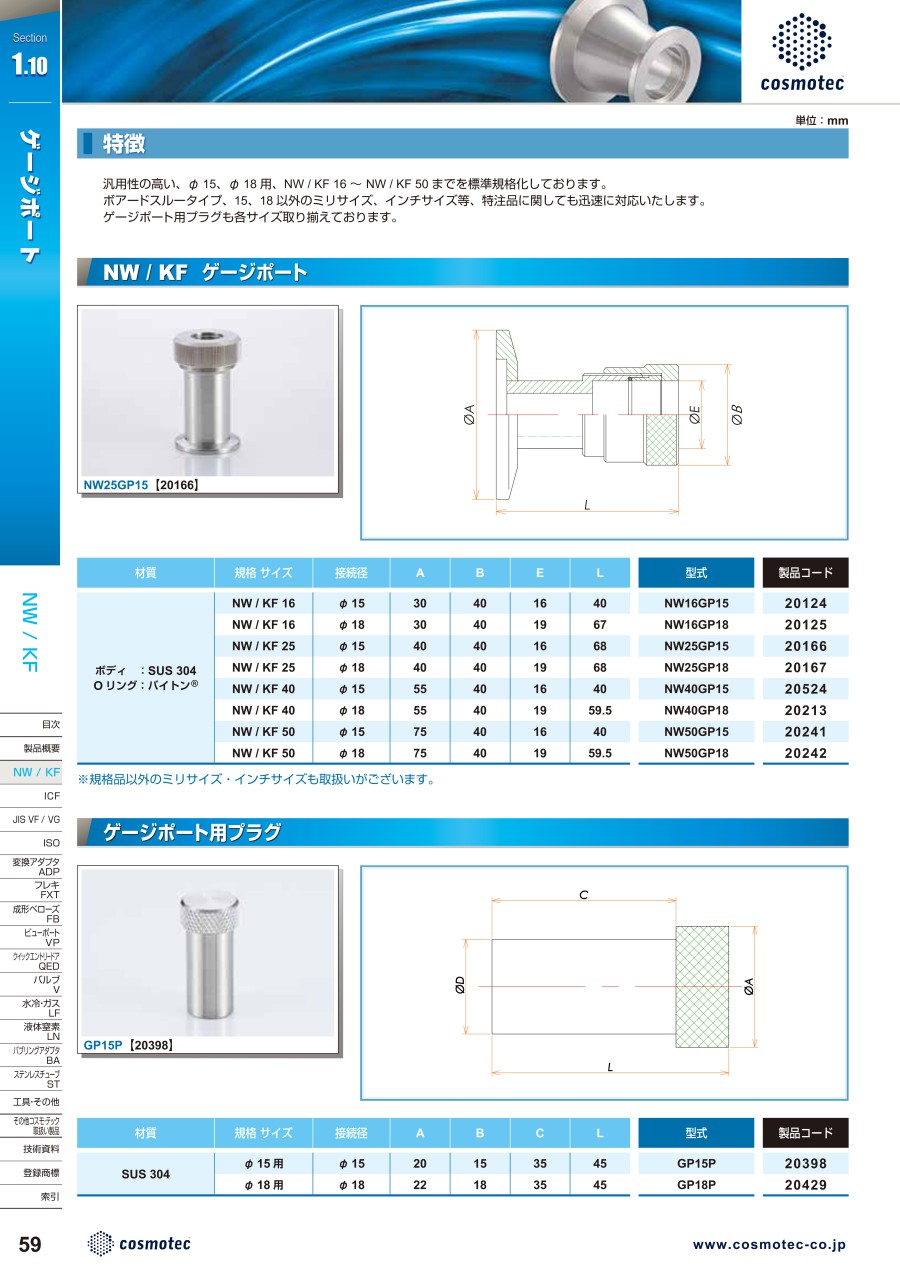

カタログ
