NW／KF規格 テーパーおねじアダプタ
- 通常単価(税別)
- 8,849円～18,135円
- 税込単価
- 9,734円～19,949円
汎用性の高い各種インチ継手とワンタッチで変換可能なアダプタです。【特長】・1/...
詳細情報を確認する- 種類
- アダプタ
- 規格
- NW/KF規格
- アダプタ種類
- おねじ・めねじ接続用
- 継手種類
- レデューサ
- 同径・異径
- 異径
- 材質
- ステンレス
- アダプタ種類詳細
- テーパーおねじアダプタ
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が7型番あります。
商品情報

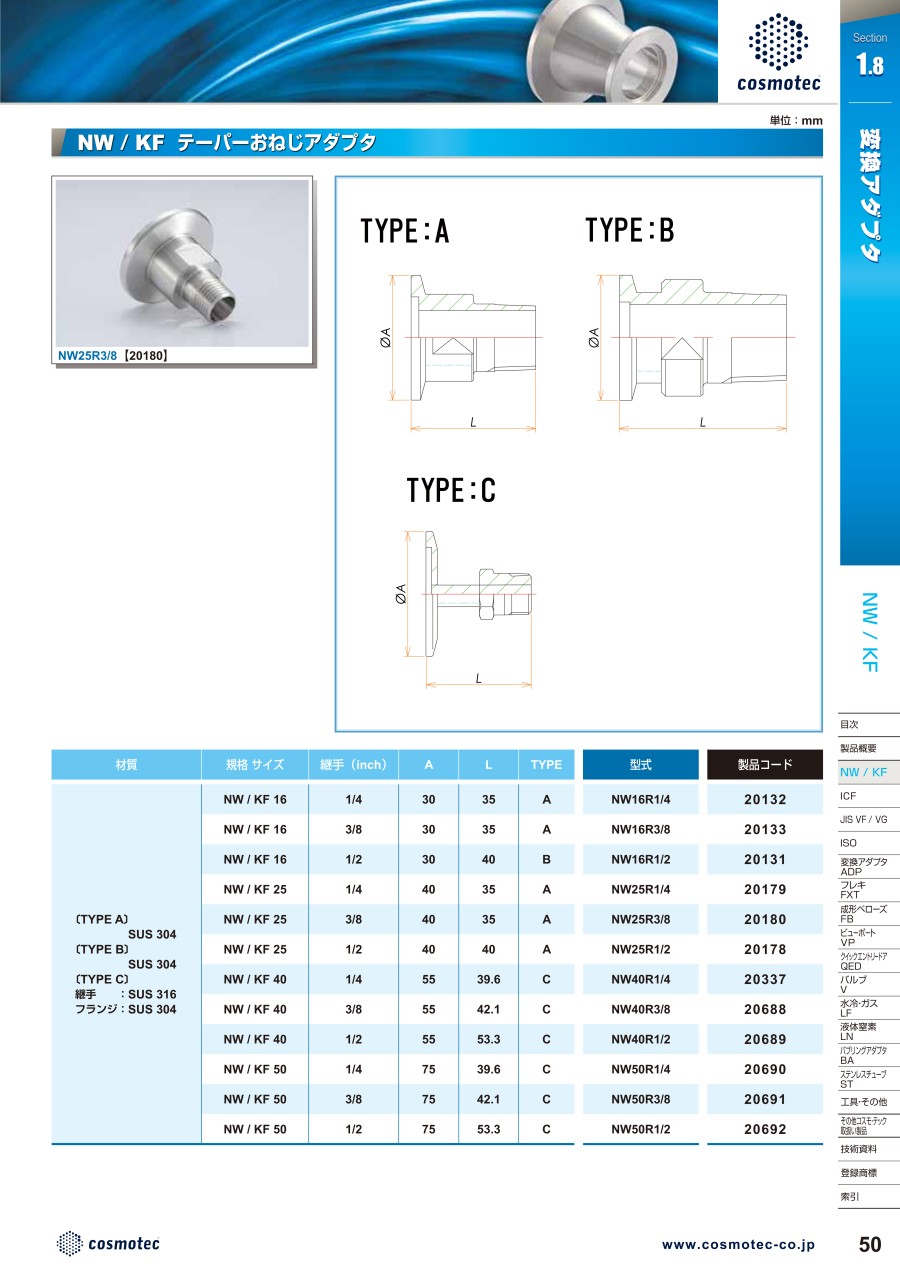

外形図
TYPE：A 寸法図
TYPE：B 寸法図
TYPE：C 寸法図
規格表
単位：mm
| 型式 | 材質 | 規格 サイズ | 継手（inch） | A | L | TYPE |
|---|---|---|---|---|---|---|
| NW16R1/4 | 〔TYPE A〕 SUS 304 〔TYPE B〕 SUS 304 〔TYPE C〕 継手：SUS 316 フランジ：SUS 304 | NW/KF 16 | 1/4 | 30 | 35 | A |
| NW16R3/8 | NW/KF 16 | 3/8 | 30 | 35 | A | |
| NW16R1/2 | NW/KF 16 | 1/2 | 30 | 40 | B | |
| NW25R1/4 | NW/KF 25 | 1/4 | 40 | 35 | A | |
| NW25R3/8 | NW/KF 25 | 3/8 | 40 | 35 | A | |
| NW25R1/2 | NW/KF 25 | 1/2 | 40 | 40 | A | |
| NW40R1/4 | NW/KF 40 | 1/4 | 55 | 39.6 | C | |
| NW40R3/8 | NW/KF 40 | 3/8 | 55 | 42.1 | C | |
| NW40R1/2 | NW/KF 40 | 1/2 | 55 | 53.3 | C | |
| NW50R1/4 | NW/KF 50 | 1/4 | 75 | 39.6 | C | |
| NW50R3/8 | NW/KF 50 | 3/8 | 75 | 42.1 | C | |
| NW50R1/2 | NW/KF 50 | 1/2 | 75 | 53.3 | C |
- ※ テーパーネジ（Rc、R）はVCR、平行ネジ（G）との接続は行えません。
詳細情報
基本情報
汎用性の高い各種インチ継手とワンタッチで変換可能なアダプタです。
【特長】
・1/4、3/8、1/2インチ、NW／KF16～NW／KF50までを標準規格化しております
【用途】
・真空容器の配管系統に使用
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
