コスモ・テック

NW/KF規格 Swagelok（R）アダプタ

NW/KF規格 Swagelok（R）アダプタ
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
22,130円～24,282円
税込単価
24,343円～26,710円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NW／KF規格 テーパーおねじアダプタ

コスモ・テック

NW／KF規格 テーパーおねじアダプタ
0
通常価格(税別)： 8,849円 (税込価格：9,734円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NW/KF規格 テーパーめねじアダプタ

コスモ・テック

NW/KF規格 テーパーめねじアダプタ
0
通常価格(税別)： 9,999円 (税込価格：10,999円)

通常出荷日：在庫品1日目

汎用性の高い各種インチ継手とワンタッチで変換可能なアダプタです。【特長】・1/...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が11型番あります。
数量：

商品情報

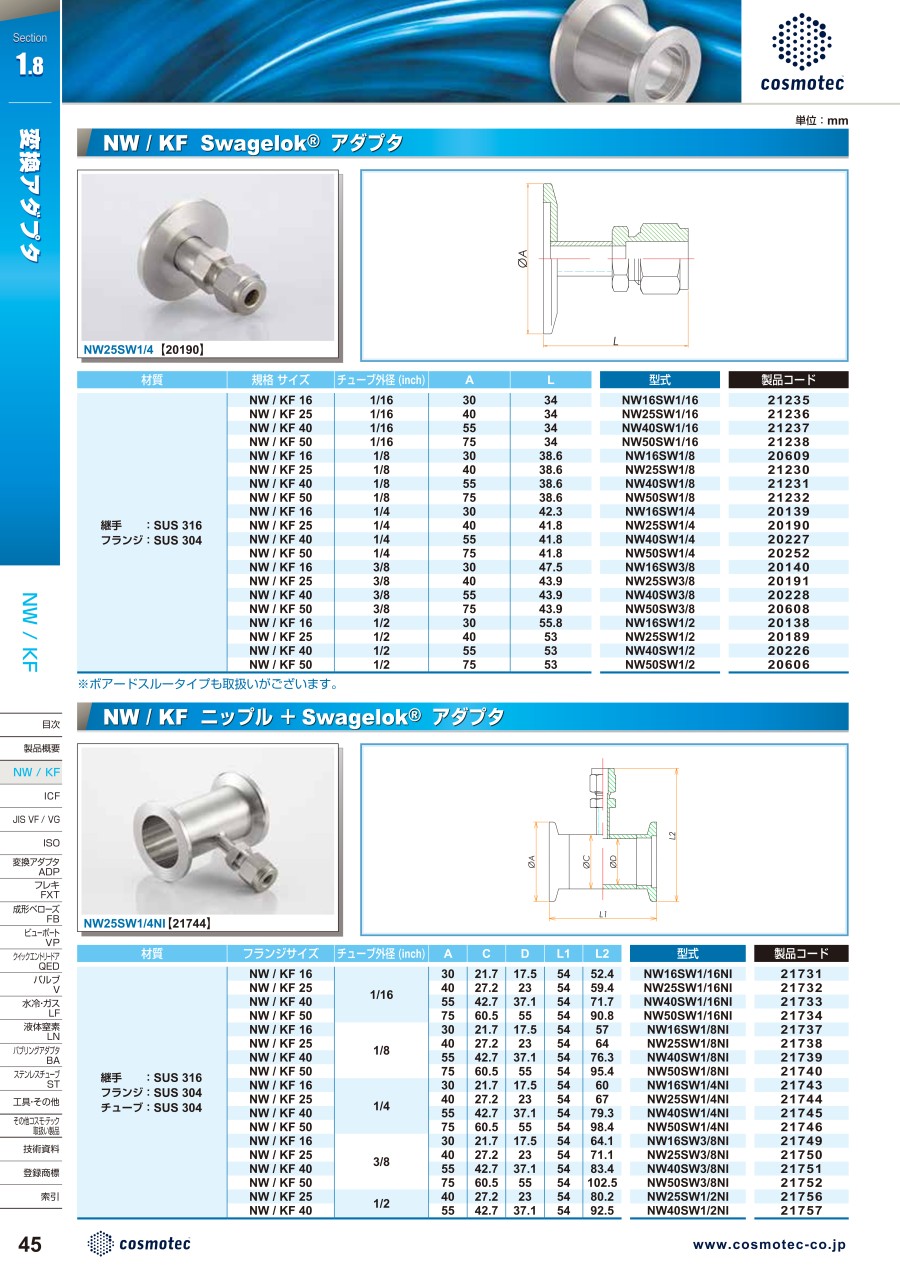

外形図

NW/KF規格 Swagelokアダプタ:関連画像

規格表

単位：mm

型式材質規格 サイズチューブ外径（inch）AL
NW16SW1/4継手 :SUS 316
フランジ:SUS 304		NW / KF 161/43042.3
NW25SW1/4NW / KF 251/44041.8
NW40SW1/4NW / KF 401/45541.8
NW50SW1/4NW / KF 501/47541.8
NW16SW3/8NW / KF 163/83047.5
NW25SW3/8NW / KF 253/84043.9
NW40SW3/8NW / KF 403/85543.9
NW50SW3/8NW / KF 503/87543.9
NW16SW1/2NW / KF 161/23055.8
NW25SW1/2NW / KF 251/24053
NW40SW1/2NW / KF 401/25553
NW50SW1/2NW / KF 501/27553

型番リスト

表示件数
  • 1
    • 型番
    NW16SW1/2
    NW16SW1/4
    NW16SW3/8
    NW25SW1/2
    NW25SW1/4
    NW25SW3/8
    NW40SW1/2
    NW40SW1/4
    NW40SW3/8
    NW50SW1/4
    NW50SW3/8

    フランジサイズ（呼び）1

    長さ L

    (mm)

    チューブ外径/継手

    (inch)

    		最小発注数量
    NW（KF）16
    55.8
    1/2
    1個
    NW（KF）16
    42.3
    1/4
    1個
    NW（KF）16
    47.5
    3/8
    1個
    NW（KF）25
    53
    1/2
    1個
    NW（KF）25
    41.8
    1/4
    1個
    NW（KF）25
    43.9
    3/8
    1個
    NW（KF）40
    53
    1/2
    1個
    NW（KF）40
    41.8
    1/4
    1個
    NW（KF）40
    43.9
    3/8
    1個
    NW（KF）50
    41.8
    1/4
    1個
    NW（KF）50
    43.9
    3/8
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    23,945円
    ( 26,340円 )
    在庫品1日目当日出荷可能
    22,130円
    ( 24,343円 )
    在庫品1日目当日出荷可能
    23,220円
    ( 25,542円 )
    在庫品1日目当日出荷可能
    24,237円
    ( 26,661円 )
    在庫品1日目当日出荷可能
    22,786円
    ( 25,065円 )
    在庫品1日目当日出荷可能
    23,510円
    ( 25,861円 )
    在庫品1日目当日出荷可能
    24,282円
    ( 26,710円 )
    5日目
    23,220円
    ( 25,542円 )
    在庫品1日目当日出荷可能
    23,945円
    ( 26,340円 )
    在庫品1日目当日出荷可能
    23,946円
    ( 26,341円 )
    在庫品1日目当日出荷可能
    24,275円
    ( 26,703円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    汎用性の高い各種インチ継手とワンタッチで変換可能なアダプタです。
    【特長】
    ・1/4、3/8、1/2インチ、NW／KF16～NW／KF50までを標準規格化しております
    【用途】
    ・真空容器の配管系統に使用

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    NW/KF規格 Swagelok（R）アダプタのレビュー
    5平均満足度：5.01件のレビュー
    設備装置に使用しています
    5
    満足度：5.02024/04/16
    以前使用していた設備装置を再稼働する際に使用しています。装置としては真空引きで、特殊な液材などを引くものです。今回この商...もっと読む
    0人が参考にしています。
