NW／KF規格 チューブアダプタ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 18,136円～19,973円
- 税込単価
- 19,950円～21,970円
汎用性の高い各種インチ継手とワンタッチで変換可能なアダプタです。【特長】・1/...
詳細情報を確認する- 種類
- アダプタ
- 規格
- NW/KF規格
- アダプタ種類
- ゴム管・チューブ取付用
- 継手種類
- レデューサ
- 同径・異径
- 異径
- 材質
- ステンレス
- 材質詳細
- SUS304
- 長さ L (mm)
- 50
未確定：候補が12型番あります。
商品情報
外形図
規格表
単位：mm
| 型式 | 材質 | 規格サイズ | チューブ外径 （inch） | A | C | D | L |
|---|---|---|---|---|---|---|---|
| NW16TA1/4 | SUS 304 | NW/KF 16 | 1/4 | 30 | 6.35 | 4.35 | 50 |
| NW25TA1/4 | NW/KF 25 | 1/4 | 40 | 6.35 | 4.35 | 50 | |
| NW40TA1/4 | NW/KF 40 | 1/4 | 55 | 6.35 | 4.35 | 50 | |
| NW50TA1/4 | NW/KF 50 | 1/4 | 75 | 6.35 | 4.35 | 50 | |
| NW16TA3/8 | NW/KF 16 | 3/8 | 30 | 9.52 | 7.52 | 50 | |
| NW25TA3/8 | NW/KF 25 | 3/8 | 40 | 9.52 | 7.52 | 50 | |
| NW40TA3/8 | NW/KF 40 | 3/8 | 55 | 9.52 | 7.52 | 50 | |
| NW50TA3/8 | NW/KF 50 | 3/8 | 75 | 9.52 | 7.52 | 50 | |
| NW16TA1/2 | NW/KF 16 | 1/2 | 30 | 12.7 | 10.22 | 50 | |
| NW25TA1/2 | NW/KF 25 | 1/2 | 40 | 12.7 | 10.22 | 50 | |
| NW40TA1/2 | NW/KF 40 | 1/2 | 55 | 12.7 | 10.22 | 50 | |
| NW50TA1/2 | NW/KF 50 | 1/2 | 75 | 12.7 | 10.22 | 50 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,669円 ( 21,636円 ) | 在庫品1日目当日出荷可能 |
19,059円 ( 20,965円 ) | 在庫品1日目当日出荷可能 |
18,136円 ( 19,950円 ) | 在庫品1日目当日出荷可能 |
19,973円 ( 21,970円 ) | 在庫品1日目当日出荷可能 |
19,364円 ( 21,300円 ) | 在庫品1日目当日出荷可能 |
18,422円 ( 20,264円 ) | 在庫品1日目当日出荷可能 |
19,133円 ( 21,046円 ) | 4日目 |
18,571円 ( 20,428円 ) | 在庫品1日目当日出荷可能 |
18,851円 ( 20,736円 ) | 4日目 |
19,848円 ( 21,833円 ) | 5日目 |
19,284円 ( 21,212円 ) | 5日目 |
19,566円 ( 21,523円 ) | 5日目 |
詳細情報
基本情報
汎用性の高い各種インチ継手とワンタッチで変換可能なアダプタです。
【特長】
・1/4、3/8、1/2インチ、NW／KF16～NW／KF50までを標準規格化しております
【用途】
・真空容器の配管系統

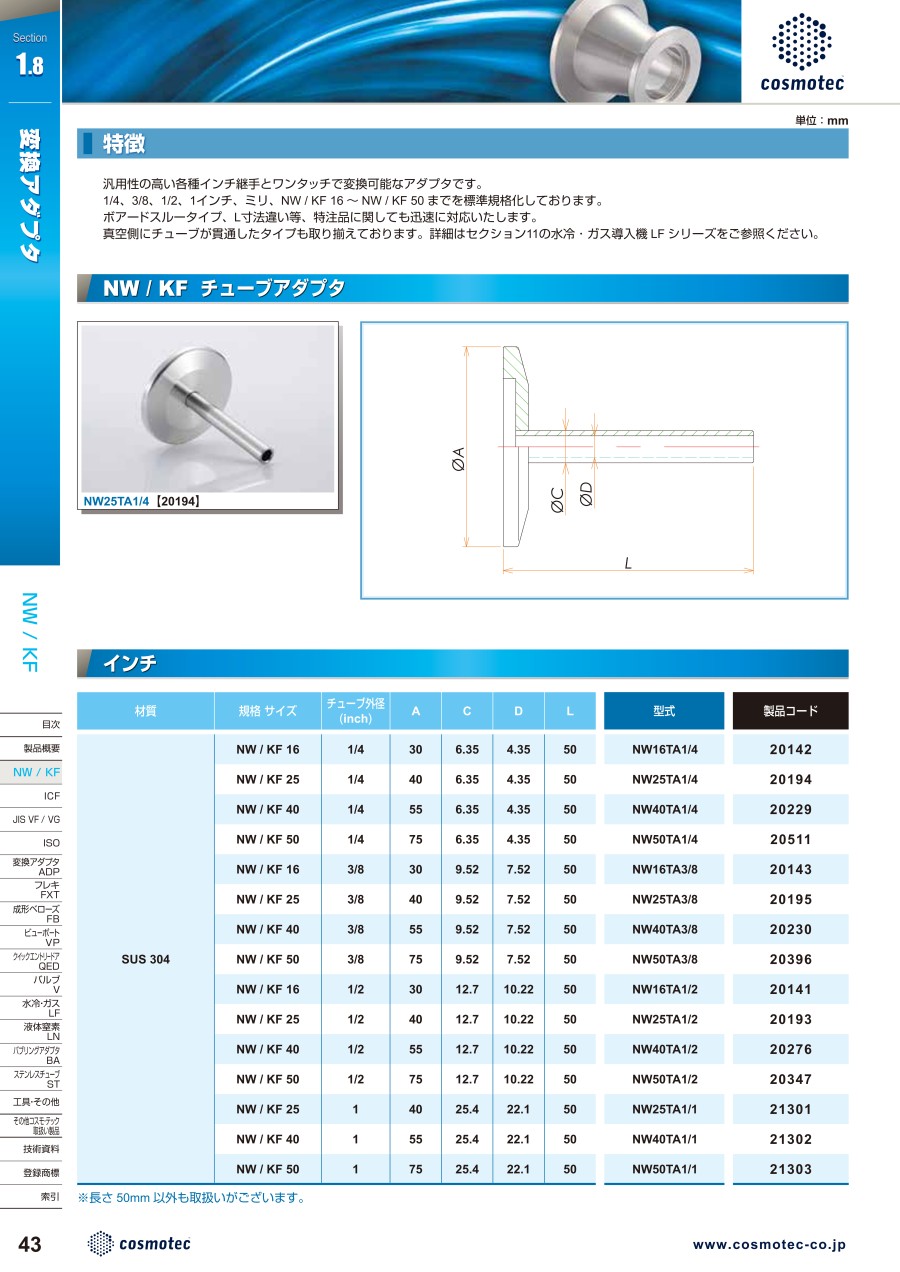

カタログ
商品担当おすすめ
NW／KF規格 チューブアダプタのレビュー
試作品に使用しました
3
3.02020/07/01
当社で設計し製作している試作品に使用しています。組立時も組立後も特に問題はありませんでした。当社では、検索しやすく、すぐ...もっと読む
0人が参考にしています。
