NW/KF規格 変換クロス
- 通常単価(税別)
- 43,428円～62,990円
- 税込単価
- 47,771円～69,289円
通常出荷日：在庫品1日目～7日目一部当日出荷可能
真空ゲージの取り付けボート、排気接続口等に使用されている、変換クロス。【特長】・NW/KF16～NW/...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
NW40RX25
NW40RX25
NW40RX25
- 材質：SUS 304
規格表
| 型番 | 規格サイズ | A | B | C | D | C1 | D1 | L1 | L2 |
|---|---|---|---|---|---|---|---|---|---|
| NW25RX16 | NW / KF 25 | 40 | 30 | 25.4 | 22.1 | 19.05 | 15.7 | 37.5 | 52 |
| NW40RX16 | NW / KF 40 | 55 | 30 | 38.1 | 34.8 | 19.05 | 15.7 | 52 | 61 |
| NW40RX25 | NW / KF 40 | 55 | 40 | 38.1 | 34.8 | 25.4 | 22.1 | 57.8 | 61 |
| NW50RX16 | NW / KF 50 | 75 | 30 | 50.8 | 47.5 | 19.05 | 15.7 | 58.2 | 80 |
| NW50RX25 | NW / KF 50 | 75 | 40 | 50.8 | 47.5 | 25.4 | 22.1 | 64.1 | 80 |
| NW50RX40 | NW / KF 50 | 75 | 55 | 50.8 | 47.5 | 38.1 | 34.8 | 67.3 | 80 |
詳細情報
基本情報
真空ゲージの取り付けボート、排気接続口等に使用されている、変換クロス。
【特長】
・NW/KF16～NW/KF50までを標準規格化。
・4方向の内2方向が異なるフランジサイズの交換クロスを標準規格品として取り揃え。
・6方向クロスはアイデア次第でバリエーション豊富な利用方法が可能。
【用途】
・真空容器の配管系統。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

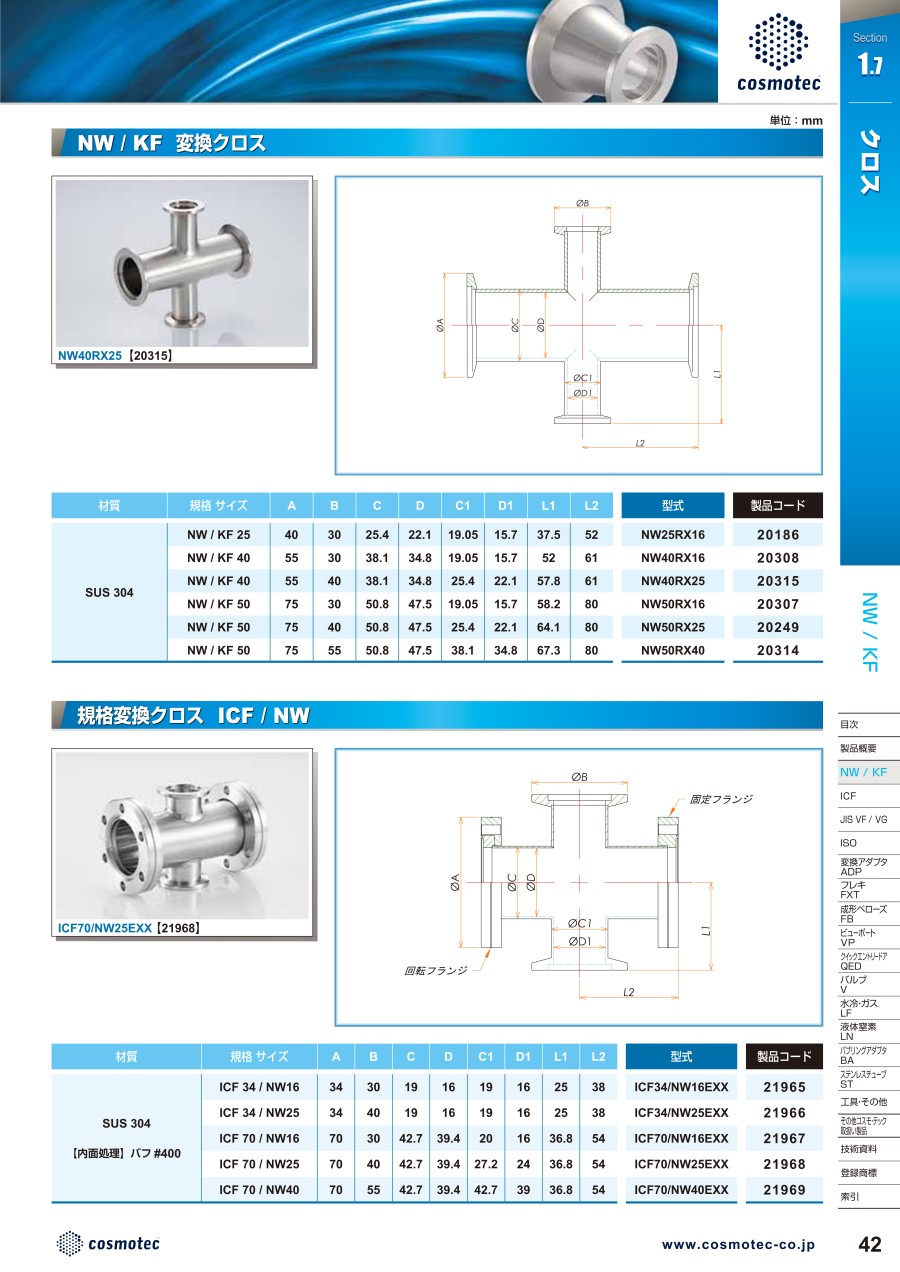

カタログ
