NW/KF規格 クロス
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 50,142円～104,431円特別価格
- 税込単価
- 55,156円～114,874円特別価格
真空ゲージの取り付けボート、排気接続口等に使用されている、クロス。【特長】・N...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
NW クロス
NW 6方クロス
製品仕様
NW40SWX
NW40SWX
NW40SWX
- 材質：SUS 304
規格表
NW クロス
| 型番 | 規格サイズ | A | C | D | L |
|---|---|---|---|---|---|
| NW16X | NW | 30 | 20 | 16 | 40 |
| NW25X | NW | 40 | 27.2 | 23 | 50 |
| NW40X | NW | 55 | 42.7 | 37.1 | 65 |
| NW50X | NW | 75 | 60.5 | 54.9 | 80 |
NW 6方クロス
| 型番 | 規格サイズ | A | C | D | L |
|---|---|---|---|---|---|
| NW16SWX | NW | 30 | 19.1 | 15.8 | 40 |
| NW25SWX | NW | 40 | 25.4 | 22.1 | 50 |
| NW40SWX | NW | 55 | 38.1 | 34.8 | 65 |
| NW50SWX | NW | 75 | 50.8 | 47.5 | 70 |
詳細情報
基本情報
真空ゲージの取り付けボート、排気接続口等に使用されている、クロス。
【特長】
・NW/KF16～NW/KF50までを標準規格化。
・4方向の内2方向が異なるフランジサイズの交換クロスを標準規格品として取り揃え。
・6方向クロスはアイデア次第でバリエーション豊富な利用方法が可能。
【用途】
・真空容器の配管系統。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

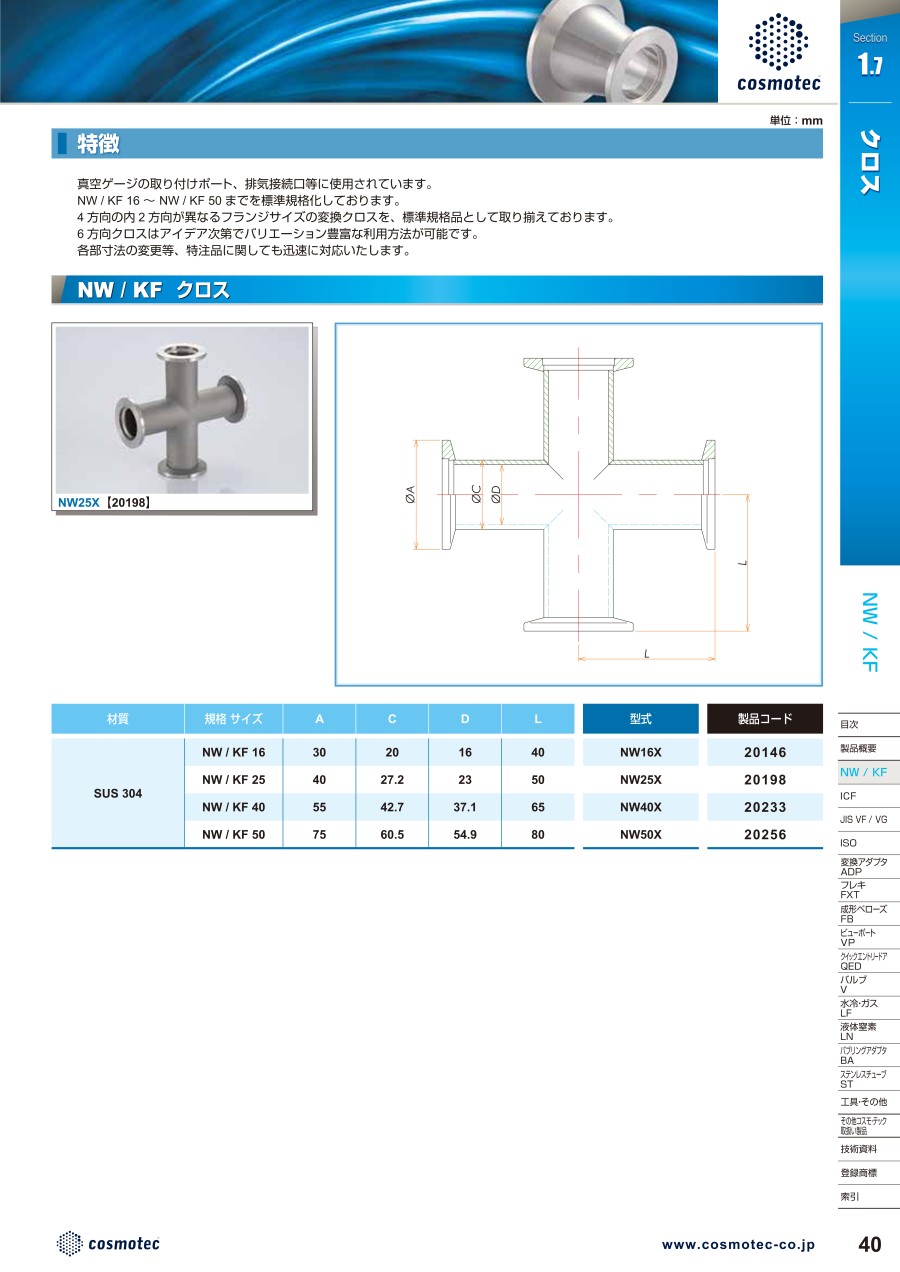

カタログ
