メカニカル部品技術窓口
NW／KF規格 変換ティー
- 通常単価(税別)
- 34,423円～53,415円
- 税込単価
- 37,865円～58,757円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
真空ゲージの取り付けボート、排気接続口等に使用されています。【特長】・NW／KF16～NW／KF50ま...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
単位：mm
| 型式 | 材質 | 規格 サイズ | A | B | C | D | C1 | D1 | L1 | L2 |
|---|---|---|---|---|---|---|---|---|---|---|
| NW25RTE16 | SUS 304 | NW / KF 25 | 40 | 30 | 25.4 | 22.1 | 19.05 | 15.8 | 37.5 | 51.4 |
| NW40RTE16 | NW / KF 40 | 55 | 30 | 38.1 | 34.8 | 19.05 | 15.8 | 52 | 61 | |
| NW40RTE25 | NW / KF 40 | 55 | 40 | 38.1 | 34.8 | 25.4 | 22.1 | 57.8 | 61 | |
| NW50RTE16 | NW / KF 50 | 75 | 30 | 50.8 | 47.5 | 19.05 | 15.8 | 58.2 | 80 | |
| NW50RTE25 | NW / KF 50 | 75 | 40 | 50.8 | 47.5 | 25.4 | 22.1 | 64.5 | 80 | |
| NW50RTE40 | NW / KF 50 | 75 | 55 | 50.8 | 47.5 | 38.1 | 34.8 | 67.3 | 80 |

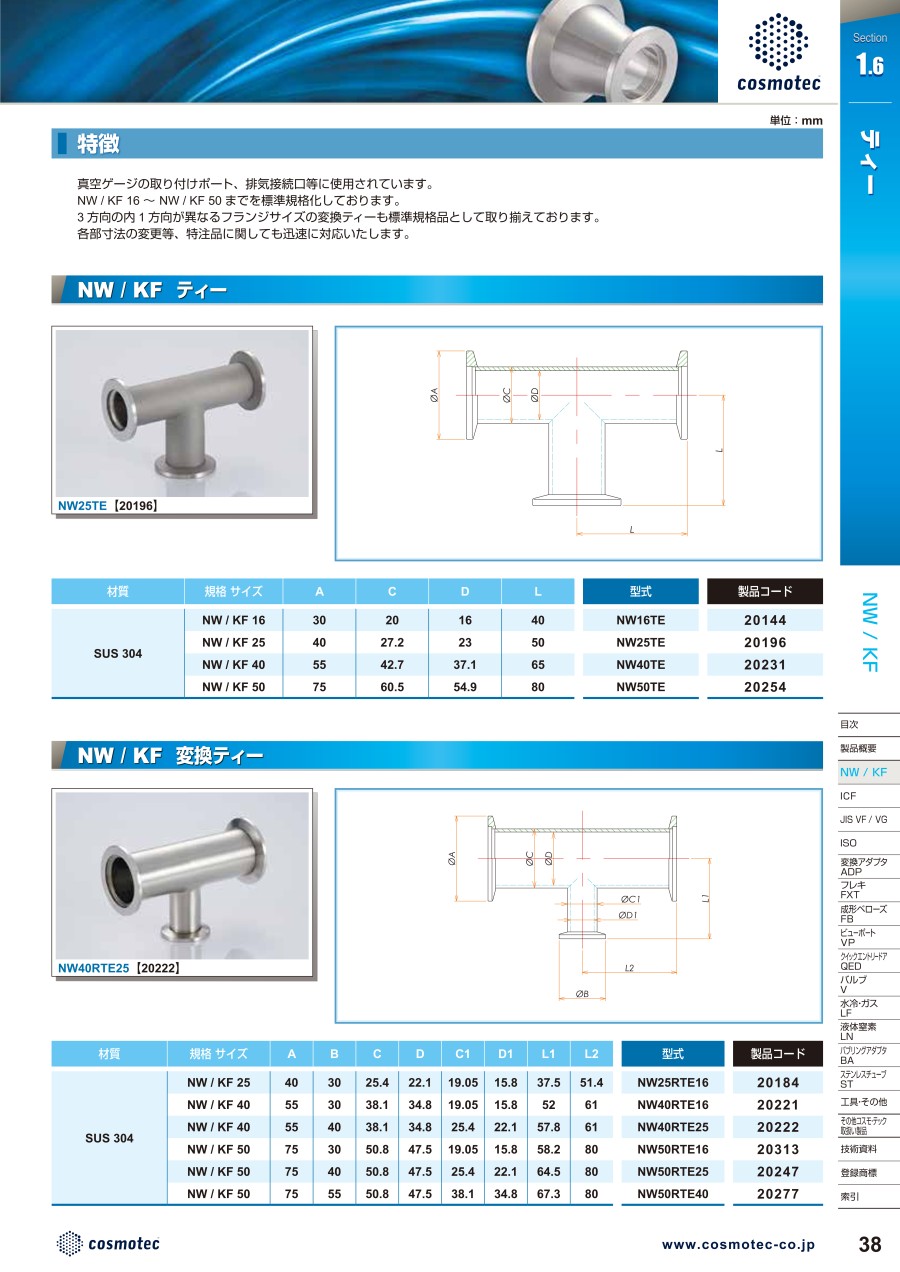

カタログ
