メカニカル部品技術窓口
NW/KF規格 90°エルボ
- 通常単価(税別)
- 7,421円～14,280円
- 税込単価
- 8,163円～15,708円
配管部の角度変更等に使用される。【特長】・NW/KF16-NW/KF50までを...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
※NW16ELの形状は角型。
製品仕様
- 材質：SUS 304
規格表
| 型番 | 規格サイズ | A | C | D | L |
|---|---|---|---|---|---|
| NW16EL | NW/KF 16※ | 30 | 20 | 16 | 40 |
| NW25EL | NW/KF 25 | 40 | 27.2 | 23 | 50 |
| NW40EL | NW/KF 40 | 55 | 42.7 | 37.1 | 65 |
| NW50EL | NW/KF 50 | 75 | 60.5 | 54.9 | 80 |

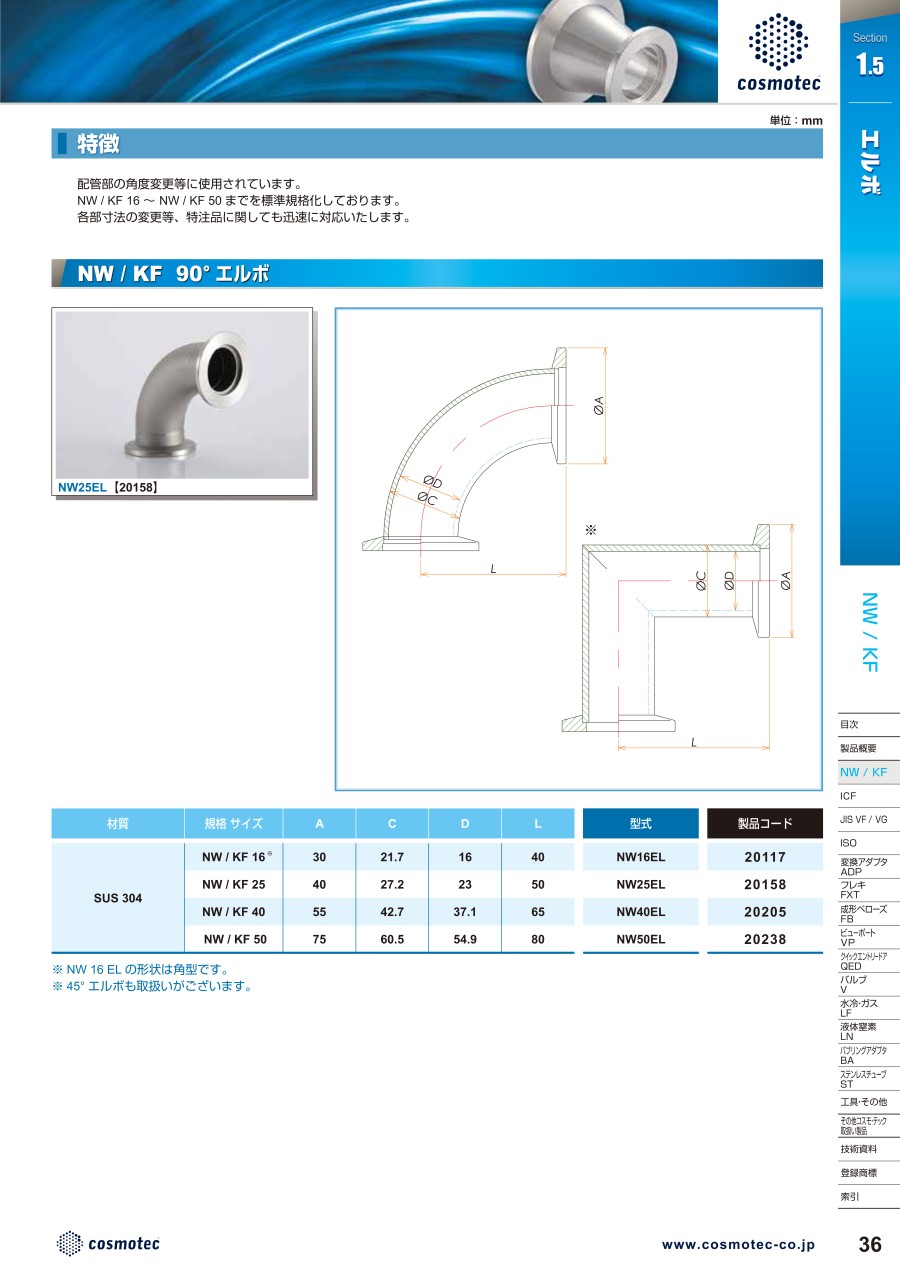

カタログ
商品担当おすすめ
NW/KF規格 90°エルボのレビュー
社内設備改造時の付帯部品として使っています
3
3.02020/07/01
真空設備改造に伴い高真空を実現するため、耐食性に優れ且つガス放出も小さくできるステンレス製型番：NW40ELを採用しまし...もっと読む
0人が参考にしています。
