NW／VG規格 変換ニップル
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 38,713円～89,040円特別価格
- 税込単価
- 42,584円～97,944円特別価格
NW／VG規格の変換ニップル。【用途】・真空容器の配管系統に使用
詳細情報を確認する未確定：候補が12型番あります。
商品情報

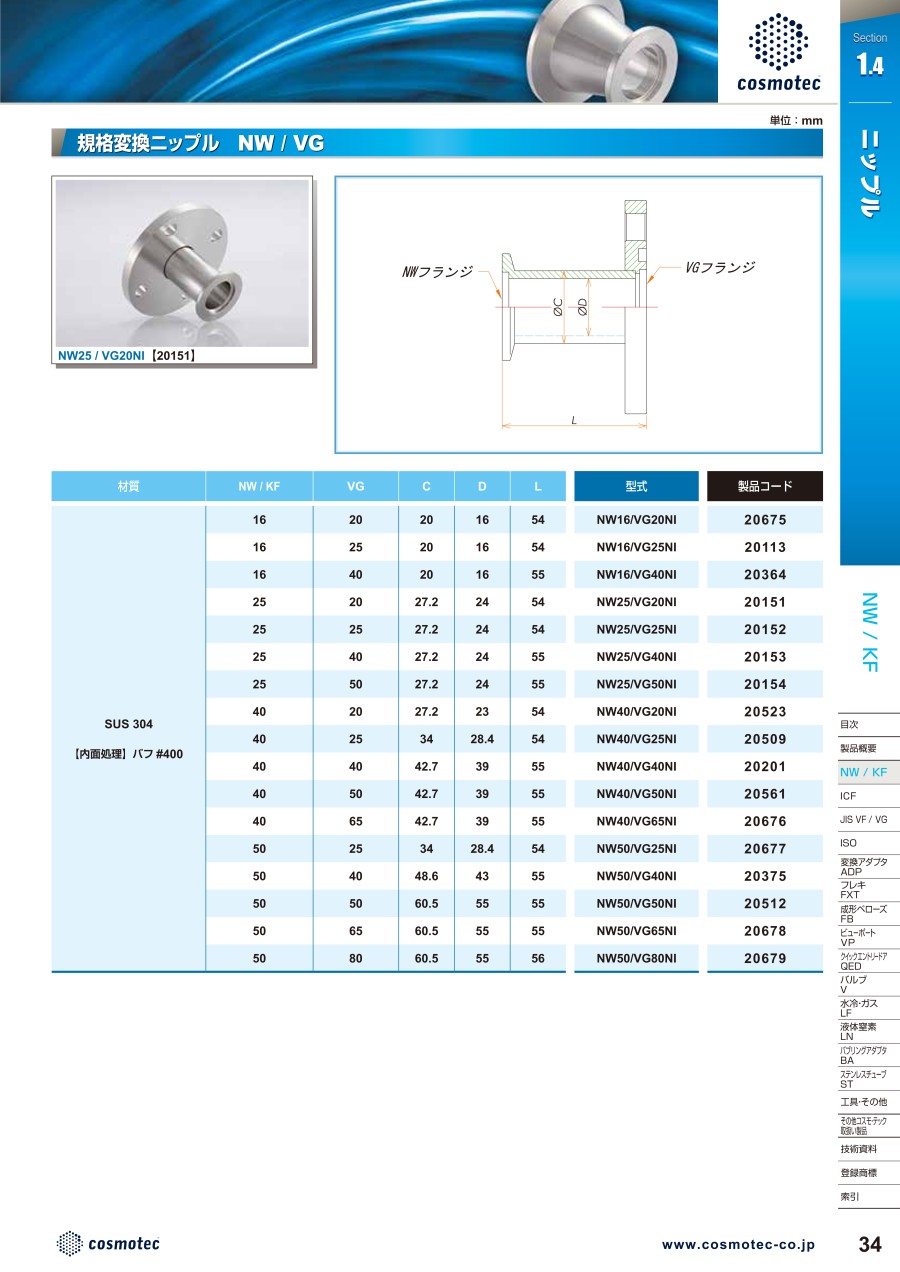

外形図
規格表
単位：mm
| 型式 | 材質 | NW/KF | VG | C | D | L |
|---|---|---|---|---|---|---|
| NW16/VG20NI | SUS 304 【内面処理】 バフ #400 | 16 | 20 | 20 | 16 | 54 |
| NW16/VG25NI | 16 | 25 | 20 | 16 | 54 | |
| NW16/VG40NI | 16 | 40 | 20 | 16 | 55 | |
| NW25/VG20NI | 25 | 20 | 27.2 | 24 | 54 | |
| NW25/VG25NI | 25 | 25 | 27.2 | 24 | 54 | |
| NW25/VG40NI | 25 | 40 | 27.2 | 24 | 55 | |
| NW25/VG50NI | 25 | 50 | 27.2 | 24 | 55 | |
| NW40/VG20NI | 40 | 20 | 27.2 | 23 | 54 | |
| NW40/VG25NI | 40 | 25 | 34 | 28.4 | 54 | |
| NW40/VG40NI | 40 | 40 | 42.7 | 39 | 55 | |
| NW40/VG50NI | 40 | 50 | 42.7 | 39 | 55 | |
| NW40/VG65NI | 40 | 65 | 42.7 | 39 | 55 | |
| NW50/VG25NI | 50 | 25 | 34 | 28.4 | 54 | |
| NW50/VG40NI | 50 | 40 | 48.6 | 43 | 55 | |
| NW50/VG50NI | 50 | 50 | 60.5 | 55 | 55 | |
| NW50/VG65NI | 50 | 65 | 60.5 | 55 | 55 | |
| NW50/VG80NI | 50 | 80 | 60.5 | 55 | 56 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
48,699円43,829円 ( 48,212円 ) | 17日目 |
52,999円 ( 58,299円 ) | 17日目 |
38,713円 ( 42,584円 ) | 在庫品1日目当日出荷可能 |
39,555円 ( 43,511円 ) | 在庫品1日目当日出荷可能 |
41,556円 ( 45,712円 ) | 在庫品1日目当日出荷可能 |
51,561円 ( 56,717円 ) | 5日目 |
45,283円40,754円 ( 44,829円 ) | 5日目 |
48,697円 ( 53,567円 ) | 4日目 |
52,999円 ( 58,299円 ) | 在庫品1日目当日出荷可能 |
55,853円 ( 61,438円 ) | 4日目 |
67,289円 ( 74,018円 ) | 4日目 |
89,040円80,136円 ( 88,150円 ) | 5日目 |
カタログ
商品担当おすすめ
NW／VG規格 変換ニップルのレビュー
生産設備付帯の真空配管に対する継手として使用
5
5.02020/11/18
真空配管用継手として接続先の規格に応じ型番：NW40/VF50NIとの併用又は使い分けをしています。何れの商品も高い真空...もっと読む
0人が参考にしています。
