NW/KF規格 ショートフランジ

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が7型番あります。
数量:

商品情報

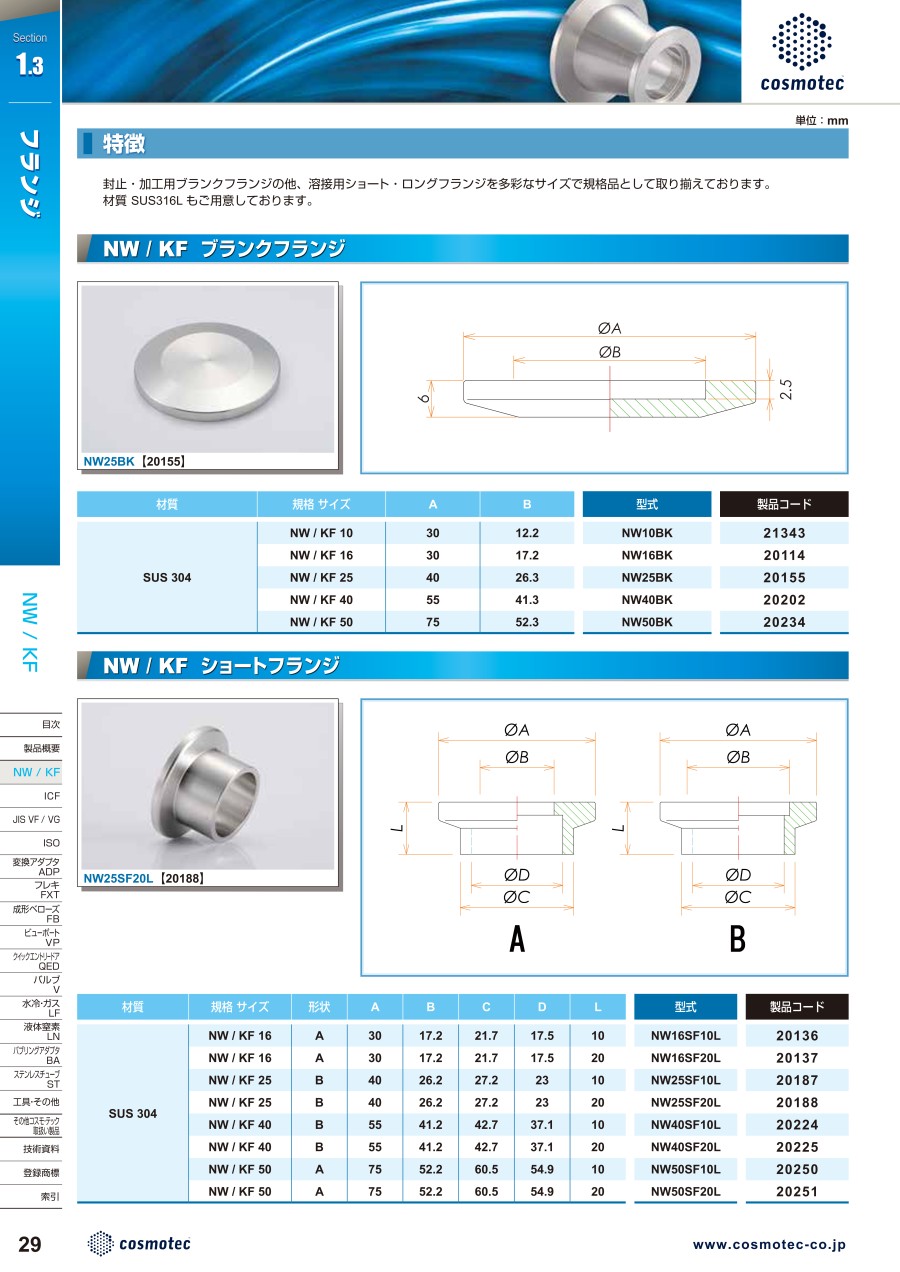

外形図

NW/KF規格 ショートフランジ 外形図01

形状A

NW/KF規格 ショートフランジ 外形図02

形状B

製品仕様

NW/KF規格 ショートフランジ 製品仕様01

NW25SF20L

NW/KF規格 ショートフランジ 製品仕様02

NW25SF20L

NW/KF規格 ショートフランジ 製品仕様03

NW25SF20L


  • 材質:SUS 304

規格表

型番規格サイズ形状ABCDL
NW16SF10LNW / KF 16A3017.221.717.510
NW16SF20LNW / KF 16A3017.221.717.520
NW25SF10LNW / KF 25B4026.227.22310
NW25SF20LNW / KF 25B4026.227.22320
NW40SF10LNW / KF 40B5541.242.737.110
NW40SF20LNW / KF 40B5541.242.737.120
NW50SF10LNW / KF 50A7552.260.554.910
NW50SF20LNW / KF 50A7552.260.554.920

型番リスト

表示件数

フランジサイズ(呼び)

長さ L

(mm)

最小発注数量
NW(KF)16
10
1個
NW(KF)16
20
1個
NW(KF)25
10
1個
NW(KF)25
20
1個
NW(KF)40
20
1個
NW(KF)50
10
1個
NW(KF)50
20
1個
通常単価(税別) (税込単価)
通常出荷日
2,514
( 2,765 )
4日目
2,785
( 3,064 )
4日目
3,097
( 3,407 )
4日目
4,257
( 4,683 )
在庫品1日目当日出荷可能
6,185
( 6,804 )
在庫品1日目当日出荷可能
5,205
( 5,726 )
4日目
8,056
( 8,862 )
在庫品1日目当日出荷可能

詳細情報

基本情報

多彩なサイズで規格品として取り揃えているフランジ。
【特長】
・封止・加工用ブランクフランジの他、溶接用ショート・ロングフランジの規格品を取り揃え。
【用途】
・真空容器の配管系統。

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
