JIS VF規格 穴あきフランジ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,272円～35,272円特別価格
- 税込単価
- 4,699円～38,799円特別価格
エラストマー製Oリングを使用した、穴あきフランジ。【特長】・VF10-VF30...
詳細情報を確認する
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
- 材質：SUS 304
規格表

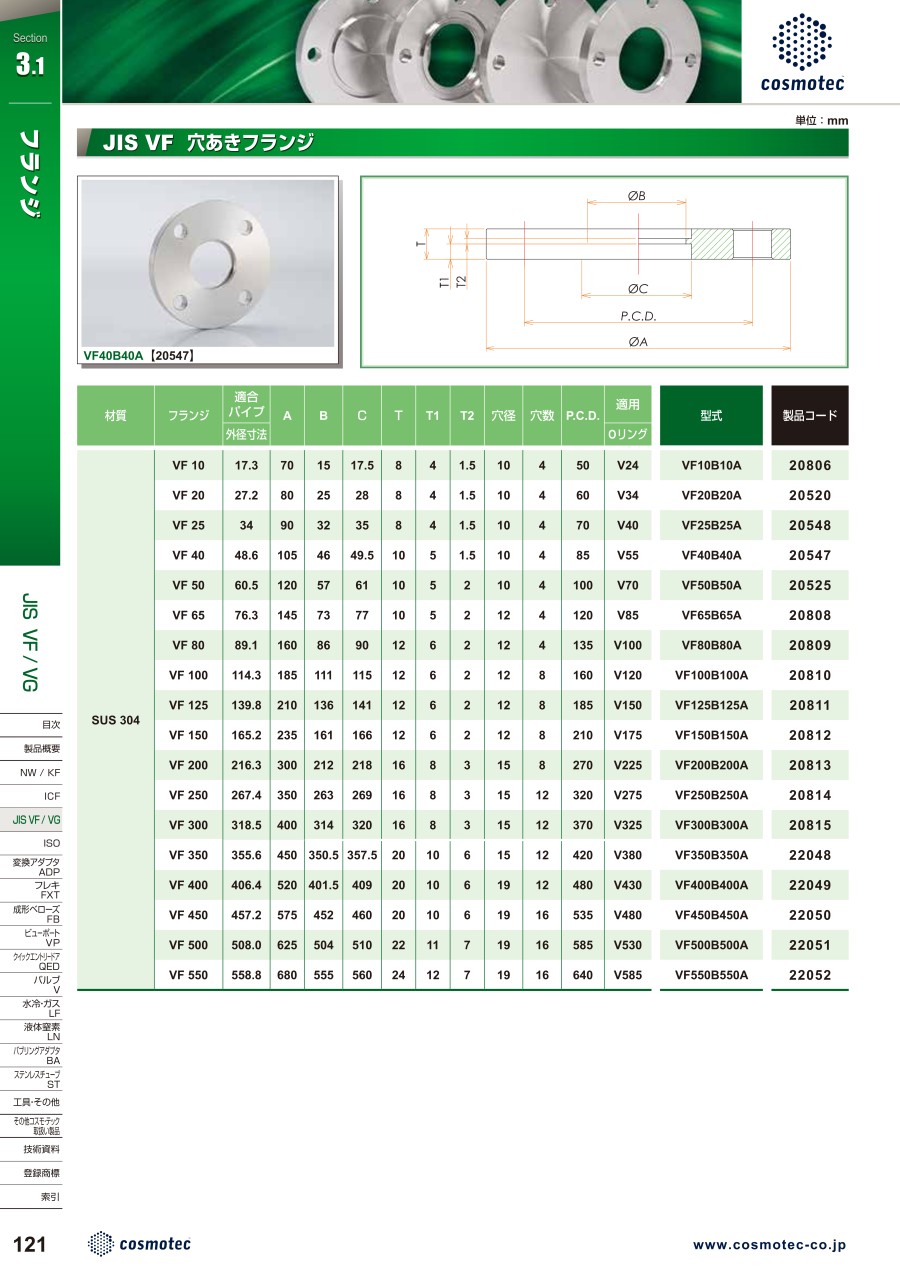

| 型番 | フランジ | 適合パイプ | A | B | C | T | T1 | T2 | 穴径 | 穴数 | P.C.D | 適用 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径寸法 | Oリング | |||||||||||
| VF10B10A | VF 10 | 17.3 | 70 | 15 | 17.5 | 8 | 4 | 1.5 | 10 | 4 | 50 | V24 |
| VF20B20A | VF 20 | 27.2 | 80 | 25 | 28 | 8 | 4 | 1.5 | 10 | 4 | 60 | V34 |
| VF25B25A | VF 25 | 34 | 90 | 32 | 35 | 8 | 4 | 1.5 | 10 | 4 | 70 | V40 |
| VF40B40A | VF 40 | 48.6 | 105 | 46 | 49.5 | 10 | 5 | 1.5 | 10 | 4 | 85 | V55 |
| VF50B50A | VF 50 | 60.5 | 120 | 57 | 61 | 10 | 5 | 2 | 10 | 4 | 100 | V70 |
| VF65B65A | VF 65 | 76.3 | 145 | 73 | 77 | 10 | 5 | 2 | 12 | 4 | 120 | V85 |
| VF80B80A | VF 80 | 89.1 | 160 | 86 | 90 | 12 | 6 | 2 | 12 | 4 | 135 | V100 |
| VF100B100A | VF 100 | 114.3 | 185 | 111 | 115 | 12 | 6 | 2 | 12 | 8 | 160 | V120 |
| VF125B125A | VF 125 | 139.8 | 210 | 136 | 141 | 12 | 6 | 2 | 12 | 8 | 185 | V150 |
| VF150B150A | VF 150 | 165.2 | 235 | 161 | 166 | 12 | 6 | 2 | 12 | 8 | 210 | V175 |
| VF200B200A | VF 200 | 216.3 | 300 | 212 | 218 | 16 | 8 | 3 | 15 | 8 | 270 | V225 |
| VF250B250A | VF 250 | 267.4 | 350 | 263 | 269 | 16 | 8 | 3 | 15 | 12 | 320 | V275 |
| VF300B300A | VF 300 | 318.5 | 400 | 314 | 320 | 16 | 8 | 3 | 15 | 12 | 370 | V325 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,272円 ( 4,699円 ) | 5日目 |
6,717円 ( 7,389円 ) | 7日目 |
7,273円 ( 8,000円 ) | 5日目 |
9,131円 ( 10,044円 ) | 13日目 |
9,563円 ( 10,519円 ) | 16日目 |
25,056円 ( 27,562円 ) | 在庫品1日目当日出荷可能 |
17,280円15,897円 ( 17,487円 ) | 13日目 |
35,272円31,744円 ( 34,918円 ) | 16日目 |
詳細情報
基本情報
エラストマー製Oリングを使用した、穴あきフランジ。
【特長】
・VF10-VF300までを標準規格化。
・それぞれ、ブランクフランジ、及び規格パイプ接続用の穴あきフランジを取り揃え。
・向かい合わせでVF（溝なし）になってしまった配管の接続用として、両側VG（溝あり）フランジも用意。
【用途】
・真空容器の配管系統に使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
