JIS VF規格 ブランクフランジ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,899円～43,461円
- 税込単価
- 4,289円～47,807円
VG10〜VG300までを標準規格化。【特長】・それぞれ、ブランクフランジ、及...
詳細情報を確認する未確定：候補が11型番あります。
商品情報
外形図
製品仕様
- エラストマー製Oリングを使用して、向かい合わせた2種類のフランジ（溝なしVFフランジとVG溝付きフランジ）で挟み込み、外側からボルトで締め付けることにより気密性を確保する方法。
- 向かい合わせでVF（溝なし）になってしまった配管の接続用として、両側VG（溝あり）フランジも取り揃えている。
- 材質：SUS 304
規格表
| 型番 | フランジ | 適合パイプ | A | T | 穴径 | 穴数 | P.C.D. | 適用 |
|---|---|---|---|---|---|---|---|---|
| 外径寸法 | Oリング | |||||||
| VF10BK | VF 10 | 17.3 | 70 | 8 | 10 | 4 | 50 | V24 |
| VF20BK | VF 20 | 27.2 | 80 | 8 | 10 | 4 | 60 | V34 |
| VF25BK | VF 25 | 34 | 90 | 8 | 10 | 4 | 70 | V40 |
| VF40BK | VF 40 | 48.6 | 105 | 10 | 10 | 4 | 85 | V55 |
| VF50BK | VF 50 | 60.5 | 120 | 10 | 10 | 4 | 100 | V70 |
| VF65BK | VF 65 | 76.3 | 145 | 10 | 12 | 4 | 120 | V85 |
| VF80BK | VF 80 | 89.1 | 160 | 12 | 12 | 4 | 135 | V100 |
| VF100BK | VF 100 | 114.3 | 185 | 12 | 12 | 8 | 160 | V120 |
| VF125BK | VF 125 | 139.8 | 210 | 12 | 12 | 8 | 185 | V150 |
| VF150BK | VF 150 | 165.2 | 235 | 12 | 12 | 8 | 210 | V175 |
| VF200BK | VF 200 | 216.3 | 300 | 16 | 15 | 8 | 270 | V225 |
| VF250BK | VF 250 | 267.4 | 350 | 16 | 15 | 12 | 320 | V275 |
| VF300BK | VF 300 | 318.5 | 400 | 16 | 15 | 12 | 370 | V325 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,899円 ( 4,289円 ) | 5日目 |
4,615円 ( 5,077円 ) | 4日目 |
6,248円 ( 6,873円 ) | 在庫品1日目当日出荷可能 |
8,054円 ( 8,859円 ) | 4日目 |
8,417円 ( 9,259円 ) | 5日目 |
9,478円 ( 10,426円 ) | 4日目 |
16,277円 ( 17,905円 ) | 5日目 |
20,994円 ( 23,093円 ) | 5日目 |
24,885円 ( 27,374円 ) | 5日目 |
27,888円 ( 30,677円 ) | 5日目 |
43,461円 ( 47,807円 ) | 5日目 |

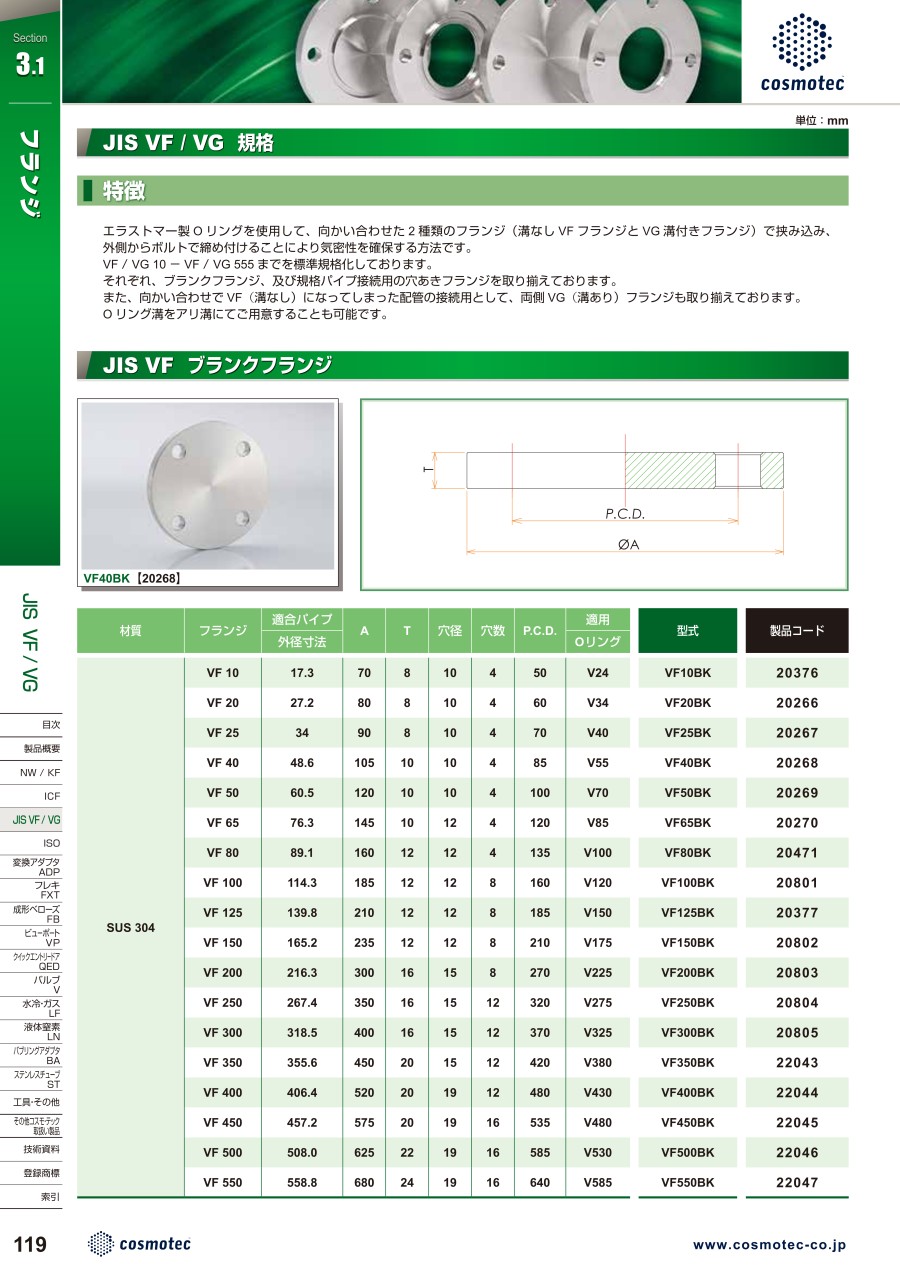

カタログ
商品担当おすすめ
JIS VF規格 ブランクフランジのレビュー
外販装置付帯部品として使用
4
4.02020/09/25
外販装置に付帯の真空配管に対し継手間接続用途で利用しています。導入当初に類似品各種を比較検討した際、種々の要素から型番：...もっと読む
2人が参考にしています。
