フレキシブルチューブ VCRめす- VCRおす
- 通常単価(税別)
- 61,565円～67,275円
- 税込単価
- 67,722円～74,003円
通常出荷日：13日目～19日目
真空ポンプとの接続、主に高真空用として使用される。【特長】・汎用継手エンド（VCRめす、VCRおす）タ...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- フレキ材質：SUS 316L
- チューブ材質：SUS 316L
- 継手材質：SUS 316
規格表
| 型番 | チューブサイズ （inch） | A | B | C | D | L | L1 | 最小曲げ半径（R） |
|---|---|---|---|---|---|---|---|---|
| FMVCR1/4FXT250 | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 250 | 133 | 15 |
| FMVCR1/4FXT500 | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 500 | 383 | 15 |
| FMVCR1/4FXT750 | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 750 | 633 | 15 |
| FMVCR1/4FXT1K | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 1000 | 883 | 15 |
| FMVCR3/8FXT250 | 3/8 | 9.52 | 7 | 13.8 | 10 | 250 | 133 | 25 |
| FMVCR3/8FXT500 | 3/8 | 9.52 | 7 | 13.8 | 10 | 500 | 383 | 25 |
| FMVCR3/8FXT750 | 3/8 | 9.52 | 7 | 13.8 | 10 | 750 | 633 | 25 |
| FMVCR3/8FXT1K | 3/8 | 9.52 | 7 | 13.8 | 10 | 1000 | 883 | 25 |
| FMVCR1/2FXT250 | 1/2 | 12.7 | 10 | 19.4 | 15 | 250 | 133 | 30 |
| FMVCR1/2FXT500 | 1/2 | 12.7 | 10 | 19.4 | 15 | 500 | 383 | 30 |
| FMVCR1/2FXT750 | 1/2 | 12.7 | 10 | 19.4 | 15 | 750 | 633 | 30 |
| FMVCR1/2FXT1K | 1/2 | 12.7 | 10 | 19.4 | 15 | 1000 | 883 | 30 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
67,275円 ( 74,003円 ) | 13日目 |
61,565円 ( 67,722円 ) | 19日目 |
詳細情報
基本情報
真空ポンプとの接続、主に高真空用として使用される。
【特長】
・汎用継手エンド（VCRめす、VCRおす）タイプを標準規格品として取り揃え。
・高圧のラインで対可能な外側にブレードを取り付けたもタイプもご用意。
【用途】
・真空容器の配管系統に使用。

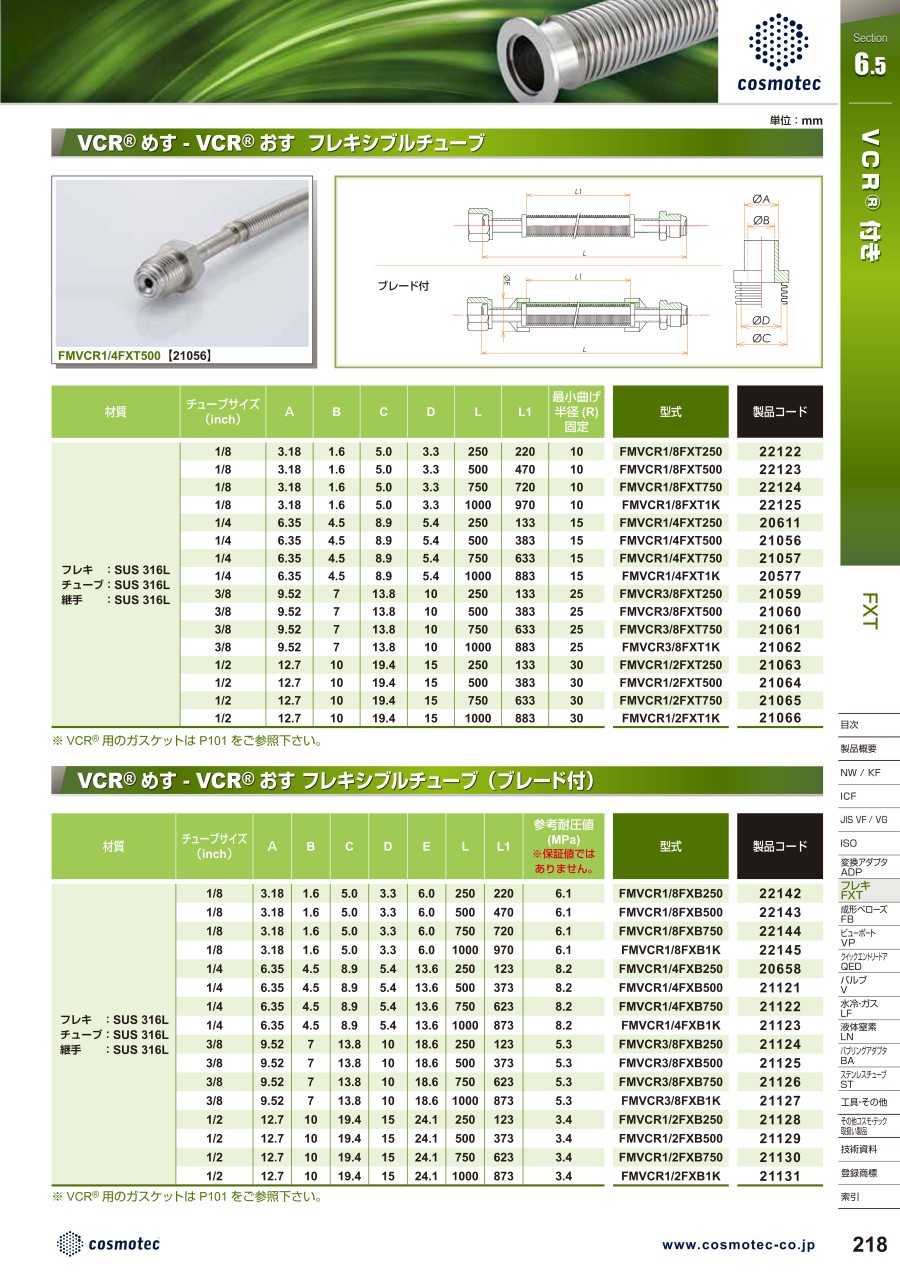

カタログ
