MVCR1/4FXT1000の仕様・寸法情報
種類
フレキシブルチューブ
接続部種類
VCR
材質
ステンレス
内径(Φ)
5.4
外径(Φ)
8.9
使用流体
空気
最小曲げ半径(mm)
15
長さ L(mm)
1000
商品情報
外形図
製品仕様
MVCR1/4FXT500
MVCR1/4FXT500
MVCR1/4FXT500
- フレキ材質：SUS 316L
- チューブ材質：SUS 316L
- 継手材質：SUS 316
規格表
| 型番 | チューブサイズ （inch） | A | B | C | D | L | L1 | 最小曲げ半径（R） |
|---|---|---|---|---|---|---|---|---|
| MVCR1/4FXT250 | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 250 | 133 | 15 |
| MVCR1/4FXT500 | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 500 | 383 | 15 |
| MVCR1/4FXT750 | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 750 | 633 | 15 |
| MVCR1/4FXT1000 | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 1000 | 883 | 15 |
| MVCR3/8FXT250 | 3/8 | 9.52 | 7 | 13.8 | 10 | 250 | 133 | 25 |
| MVCR3/8FXT500 | 3/8 | 9.52 | 7 | 13.8 | 10 | 500 | 383 | 25 |
| MVCR3/8FXT750 | 3/8 | 9.52 | 7 | 13.8 | 10 | 750 | 633 | 25 |
| MVCR3/8FXT1000 | 3/8 | 9.52 | 7 | 13.8 | 10 | 1000 | 883 | 25 |
| MVCR1/2FXT250 | 1/2 | 12.7 | 10 | 19.4 | 15 | 250 | 133 | 30 |
| MVCR1/2FXT500 | 1/2 | 12.7 | 10 | 19.4 | 15 | 500 | 383 | 30 |
| MVCR1/2FXT750 | 1/2 | 12.7 | 10 | 19.4 | 15 | 750 | 633 | 30 |
| MVCR1/2FXT1000 | 1/2 | 12.7 | 10 | 19.4 | 15 | 1000 | 883 | 30 |
詳細情報
基本情報
真空ポンプとの接続、主に高真空用として使用されている。
【特長】
・チューブエンド（1/4、3/8、1/2）、汎用継手エンド（VCRおす）タイプの標準規格品。
・高圧のラインで対可能な外側にブレードを取り付けたもタイプもご用意。
【用途】
・真空容器の配管系統。

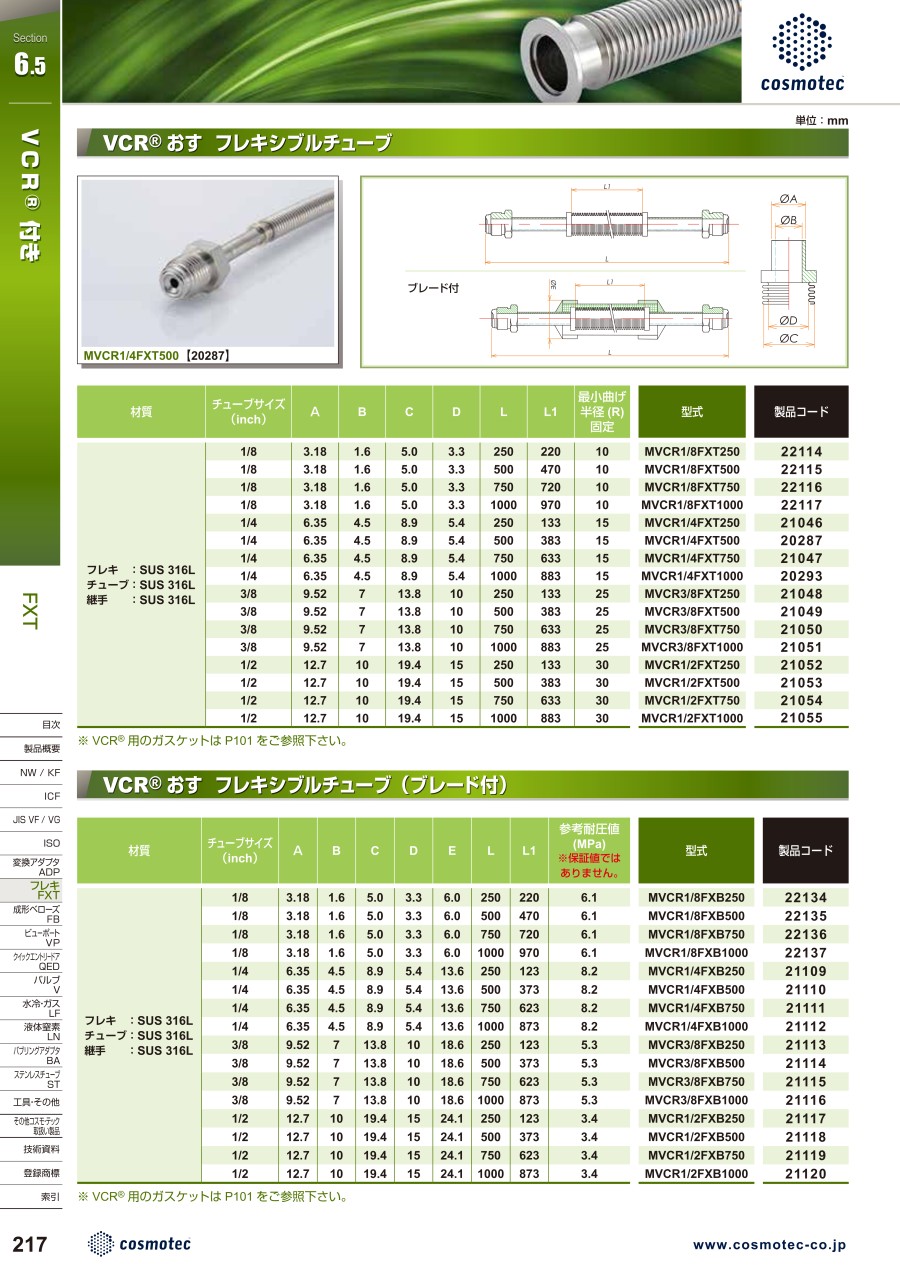

カタログ
