フレキシブルチューブ Swagelok
- 通常単価(税別)
- 55,858円～70,515円
- 税込単価
- 61,444円～77,567円
通常出荷日：4日目～18日目
【特長】・真空ポンプとの接続、主に高真空用として使用されています。・チューブエンド（1/4、3/8、1...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

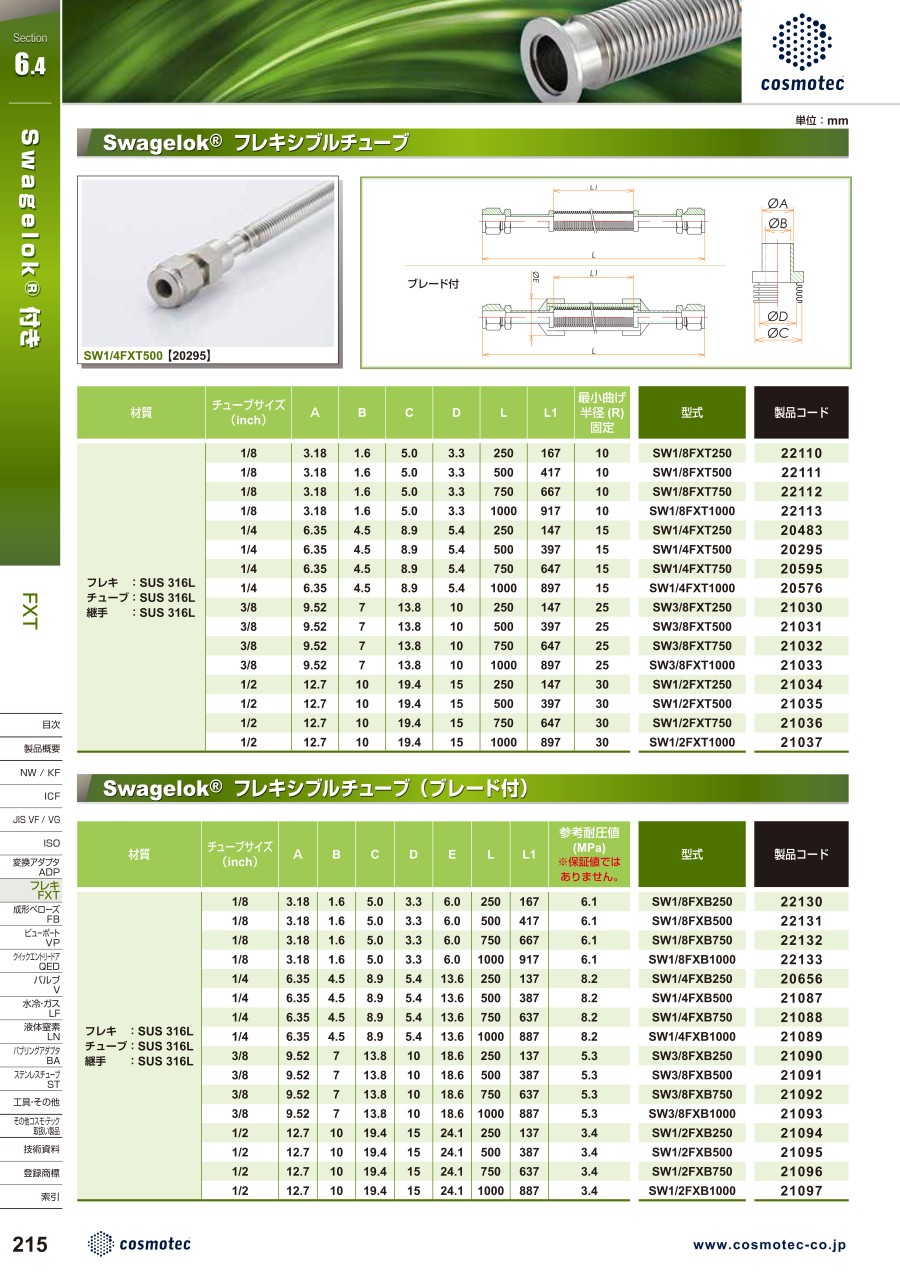

商品情報
外形図
規格表
単位：mm
| 型式 | 材質 | チューブサイズ （inch） | A | B | C | D | L | L1 | 最小曲げ 半径（R） |
|---|---|---|---|---|---|---|---|---|---|
| SW1/4FXT250 | フレキ：SUS 316L チューブ：SUS 316L 継手：SUS 316 | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 250 | 147 | 15 |
| SW1/4FXT500 | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 500 | 397 | 15 | |
| SW1/4FXT750 | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 750 | 647 | 15 | |
| SW1/4FXT1000 | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 1000 | 897 | 15 | |
| SW3/8FXT250 | 3/8 | 9.52 | 7 | 13.8 | 10 | 250 | 147 | 25 | |
| SW3/8FXT500 | 3/8 | 9.52 | 7 | 13.8 | 10 | 500 | 397 | 25 | |
| SW3/8FXT750 | 3/8 | 9.52 | 7 | 13.8 | 10 | 750 | 647 | 25 | |
| SW3/8FXT1000 | 3/8 | 9.52 | 7 | 13.8 | 10 | 1000 | 897 | 25 | |
| SW1/2FXT250 | 1/2 | 12.7 | 10 | 19.4 | 15 | 250 | 147 | 30 | |
| SW1/2FXT500 | 1/2 | 12.7 | 10 | 19.4 | 15 | 500 | 397 | 30 | |
| SW1/2FXT750 | 1/2 | 12.7 | 10 | 19.4 | 15 | 750 | 647 | 30 | |
| SW1/2FXT1000 | 1/2 | 12.7 | 10 | 19.4 | 15 | 1000 | 897 | 30 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
64,426円 ( 70,869円 ) | 5日目 |
55,858円 ( 61,444円 ) | 4日目 |
58,710円 ( 64,581円 ) | 4日目 |
61,566円 ( 67,723円 ) | 11日目 |
70,515円 ( 77,567円 ) | 18日目 |
詳細情報
基本情報
【特長】
・真空ポンプとの接続、主に高真空用として使用されています。
・チューブエンド（1/4、3/8、1/2）、汎用継手エンド（Swagelok）タイプも標準規格品として取り揃えております。
・高圧のラインで対応可能な外側にブレードを取り付けたタイプもご用意しております。
【用途】
・真空容器の配管系統に使用。
カタログ
商品担当おすすめ
フレキシブルチューブ Swagelokのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qフレキシブルチューブは、U字やS字に曲げて形状を維持した状態で使用することは可能ですか?
A
はい。本ページの商品は、U字やS字に曲げた状態でご使用いただくことが可能です。
