フレキシブルチューブ チューブエンド
- 通常単価(税別)
- 18,702円～32,995円
- 税込単価
- 20,572円～36,295円
通常出荷日：在庫品1日目～16日目一部当日出荷可能
【用途】・真空ポンプとの接続、主に高真空用として使用されています。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
単位：mm
| 型式 | 材質 | チューブサイズ （inch） | A | B | C | D | L | L1 | 最小曲げ 半径（R） |
|---|---|---|---|---|---|---|---|---|---|
| TE1/4XT250 | フレキ：SUS 316L チューブ：SUS 316L | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 250 | 200 | 15 |
| TE1/4XT500 | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 500 | 450 | 15 | |
| TE1/4XT750 | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 750 | 700 | 15 | |
| TE1/4XT1000 | 1/4 | 6.35 | 4.5 | 8.9 | 5.4 | 1000 | 950 | 15 | |
| TE3/8FXT250 | 3/8 | 9.52 | 7 | 13.8 | 10 | 250 | 190 | 25 | |
| TE3/8FXT500 | 3/8 | 9.52 | 7 | 13.8 | 10 | 500 | 440 | 25 | |
| TE3/8FXT750 | 3/8 | 9.52 | 7 | 13.8 | 10 | 750 | 690 | 25 | |
| TE3/8FXT1000 | 3/8 | 9.52 | 7 | 13.8 | 10 | 1000 | 940 | 25 | |
| TE1/2FXT250 | 1/2 | 12.7 | 10 | 19.4 | 15 | 250 | 180 | 30 | |
| TE1/2FXT500 | 1/2 | 12.7 | 10 | 19.4 | 15 | 500 | 430 | 30 | |
| TE1/2FXT750 | 1/2 | 12.7 | 10 | 19.4 | 15 | 750 | 680 | 30 | |
| TE1/2FXT1000 | 1/2 | 12.7 | 10 | 19.4 | 15 | 1000 | 930 | 30 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
32,995円 ( 36,295円 ) | 5日目 |
24,430円 ( 26,873円 ) | 5日目 |
27,271円 ( 29,998円 ) | 5日目 |
30,125円 ( 33,138円 ) | 5日目 |
27,273円 ( 30,000円 ) | 11日目 |
18,702円 ( 20,572円 ) | 在庫品1日目当日出荷可能 |
21,555円 ( 23,711円 ) | 在庫品1日目当日出荷可能 |
24,423円 ( 26,865円 ) | 5日目 |
30,142円 ( 33,156円 ) | 5日目 |
21,555円 ( 23,711円 ) | 14日目 |
24,423円 ( 26,865円 ) | 16日目 |
27,278円 ( 30,006円 ) | 14日目 |

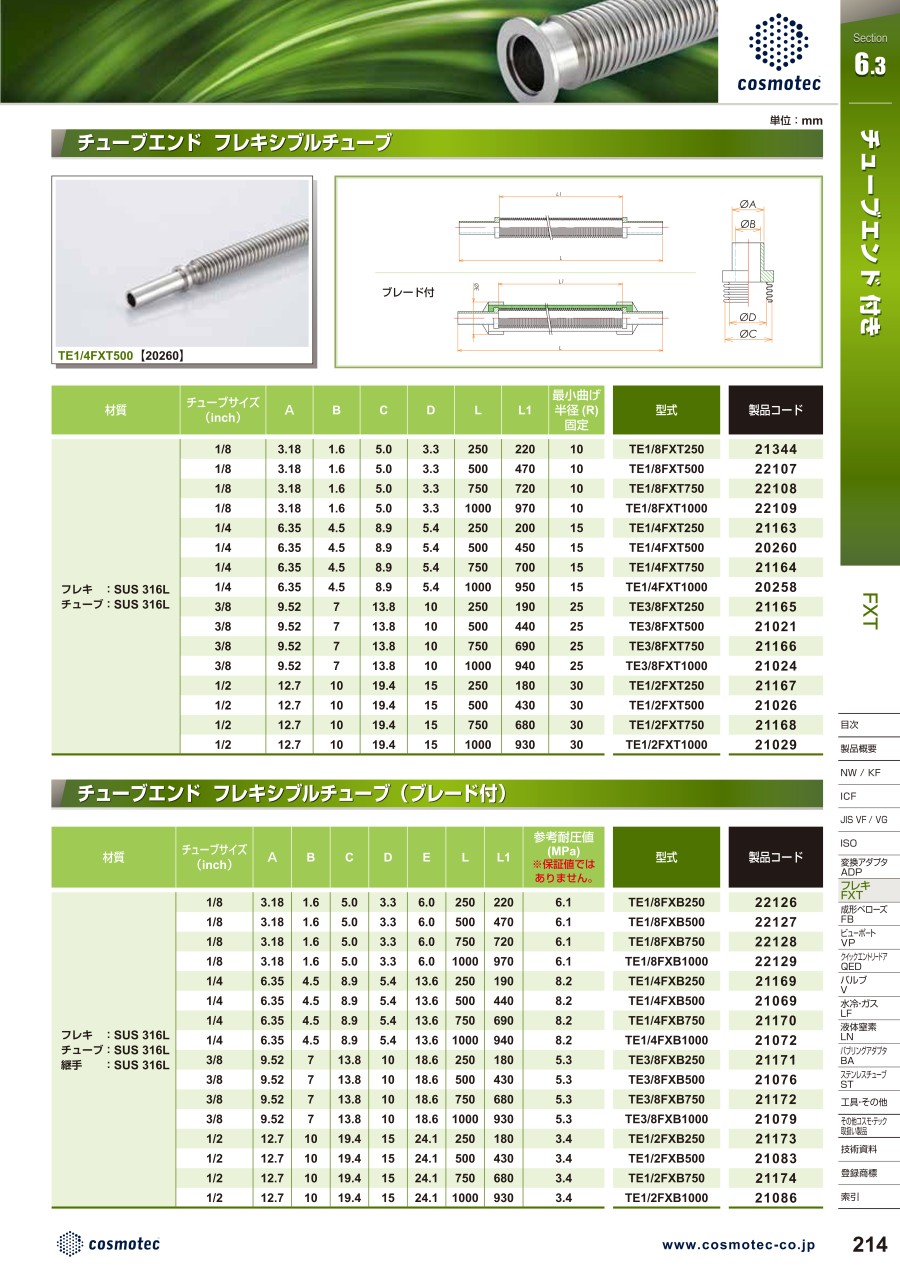

カタログ
商品担当おすすめ
フレキシブルチューブ チューブエンドのレビュー
真空ポンプ内のリークに対する機器付帯部品として使用
5
5.02018/07/17
真空ポンプ内のリークに対する機器付帯部品として使用しています。腐食に強く耐久性を備えた良い商品だと思います。配管の取り回...もっと読む
1人が参考にしています。
真空機器の接続
5
5.02022/07/13
他に長さを１M以上の長さがオーダーできるところがなかったので、試しに２Mにてオーダーしました。もともと口径が小さいのでハ...もっと読む
0人が参考にしています。
