フレキシブルチューブ（ブレード付） NW/KF規格
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 33,430円～103,650円特別価格
- 税込単価
- 36,773円～114,015円特別価格
真空ポンプとの接続、主に高真空用として使用されている。【特長】・NW/KF16...
詳細情報を確認する未確定：候補が16型番あります。
商品情報
外形図
製品仕様
NW25FXB500
NW25FXB500
NW25FXB500
- フレキ材質：SUS 316L
- ブレード材質：SUS 304
- フランジ材質：SUS 316
規格表
| 型番 | 規格サイズ | A | C | D | E | L | L1 | 最小曲げ半径（R） | 参考耐圧値（MPa） ※保証値ではありません。 |
|---|---|---|---|---|---|---|---|---|---|
| NW16FXB250 | NW / KF 16 | 30 | 24.8 | 20 | 32 | 250 | 210 | 35 | 3.4 |
| NW16FXB500 | NW / KF 16 | 30 | 24.8 | 20 | 32 | 500 | 460 | 35 | 3.4 |
| NW16FXB750 | NW / KF 16 | 30 | 24.8 | 20 | 32 | 750 | 710 | 35 | 3.4 |
| NW16FXB1000 | NW / KF 16 | 30 | 24.8 | 20 | 32 | 1000 | 960 | 35 | 3.4 |
| NW16FXB1500 | NW / KF 16 | 30 | 24.8 | 20 | 32 | 1500 | 1460 | 35 | 3.4 |
| NW16FXB2000 | NW / KF 16 | 30 | 24.8 | 20 | 32 | 2000 | 1960 | 35 | 3.4 |
| NW25FXB250 | NW / KF 25 | 40 | 31.5 | 25.4 | 38 | 250 | 190 | 60 | 2.7 |
| NW25FXB500 | NW / KF 25 | 40 | 31.5 | 25.4 | 38 | 500 | 440 | 60 | 2.7 |
| NW25FXB750 | NW / KF 25 | 40 | 31.5 | 25.4 | 38 | 750 | 690 | 60 | 2.7 |
| NW25FXB1000 | NW / KF 25 | 40 | 31.5 | 25.4 | 38 | 1000 | 940 | 60 | 2.7 |
| NW25FXB1500 | NW / KF 25 | 40 | 31.5 | 25.4 | 38 | 1500 | 1440 | 60 | 2.7 |
| NW25FXB2000 | NW / KF 25 | 40 | 31.5 | 25.4 | 38 | 2000 | 1940 | 60 | 2.7 |
| NW40FXB250 | NW / KF 40 | 55 | 48.2 | 40 | 57 | 250 | 190 | 90 | 2.3 |
| NW40FXB500 | NW / KF 40 | 55 | 48.2 | 40 | 57 | 500 | 440 | 90 | 2.3 |
| NW40FXB750 | NW / KF 40 | 55 | 48.2 | 40 | 57 | 750 | 690 | 90 | 2.3 |
| NW40FXB1000 | NW / KF 40 | 55 | 48.2 | 40 | 57 | 1000 | 940 | 90 | 2.3 |
| NW40FXB1500 | NW / KF 40 | 55 | 48.2 | 40 | 57 | 1500 | 1440 | 90 | 2.3 |
| NW40FXB2000 | NW / KF 40 | 55 | 48.2 | 40 | 57 | 2000 | 1940 | 90 | 2.3 |
| NW50FXB250 | NW / KF 50 | 75 | 59 | 50 | 70 | 250 | 190 | 120 | 1.5 |
| NW50FXB500 | NW / KF 50 | 75 | 59 | 50 | 70 | 500 | 440 | 120 | 1.5 |
| NW50FXB750 | NW / KF 50 | 75 | 59 | 50 | 70 | 750 | 690 | 120 | 1.5 |
| NW50FXB1000 | NW / KF 50 | 75 | 59 | 50 | 70 | 1000 | 940 | 120 | 1.5 |
| NW50FXB1500 | NW / KF 50 | 75 | 59 | 50 | 70 | 1500 | 1440 | 120 | 1.5 |
| NW50FXB2000 | NW / KF 50 | 75 | 59 | 50 | 70 | 2000 | 1940 | 120 | 1.5 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
39,144円35,229円 ( 38,752円 ) | 18日目 |
44,857円 ( 49,343円 ) | 18日目 |
53,428円48,085円 ( 52,894円 ) | 18日目 |
33,430円30,087円 ( 33,096円 ) | 18日目 |
44,858円 ( 49,344円 ) | 18日目 |
53,431円48,087円 ( 52,896円 ) | 18日目 |
64,860円58,374円 ( 64,211円 ) | 18日目 |
33,430円30,087円 ( 33,096円 ) | 18日目 |
40,573円36,515円 ( 40,167円 ) | 18日目 |
43,632円 ( 47,995円 ) | 18日目 |
57,717円51,945円 ( 57,140円 ) | 18日目 |
39,144円35,229円 ( 38,752円 ) | 16日目 |
103,650円93,285円 ( 102,614円 ) | 18日目 |
47,716円42,944円 ( 47,238円 ) | 16日目 |
59,142円53,227円 ( 58,550円 ) | 18日目 |
71,362円64,225円 ( 70,648円 ) | 18日目 |
詳細情報
基本情報
真空ポンプとの接続、主に高真空用として使用されている。
【特長】
・NW/KF16-NW/KF50までを標準規格化。
・高圧のラインで対可能な外側にブレードを取り付けた製品。
【用途】
・真空容器の配管系統。

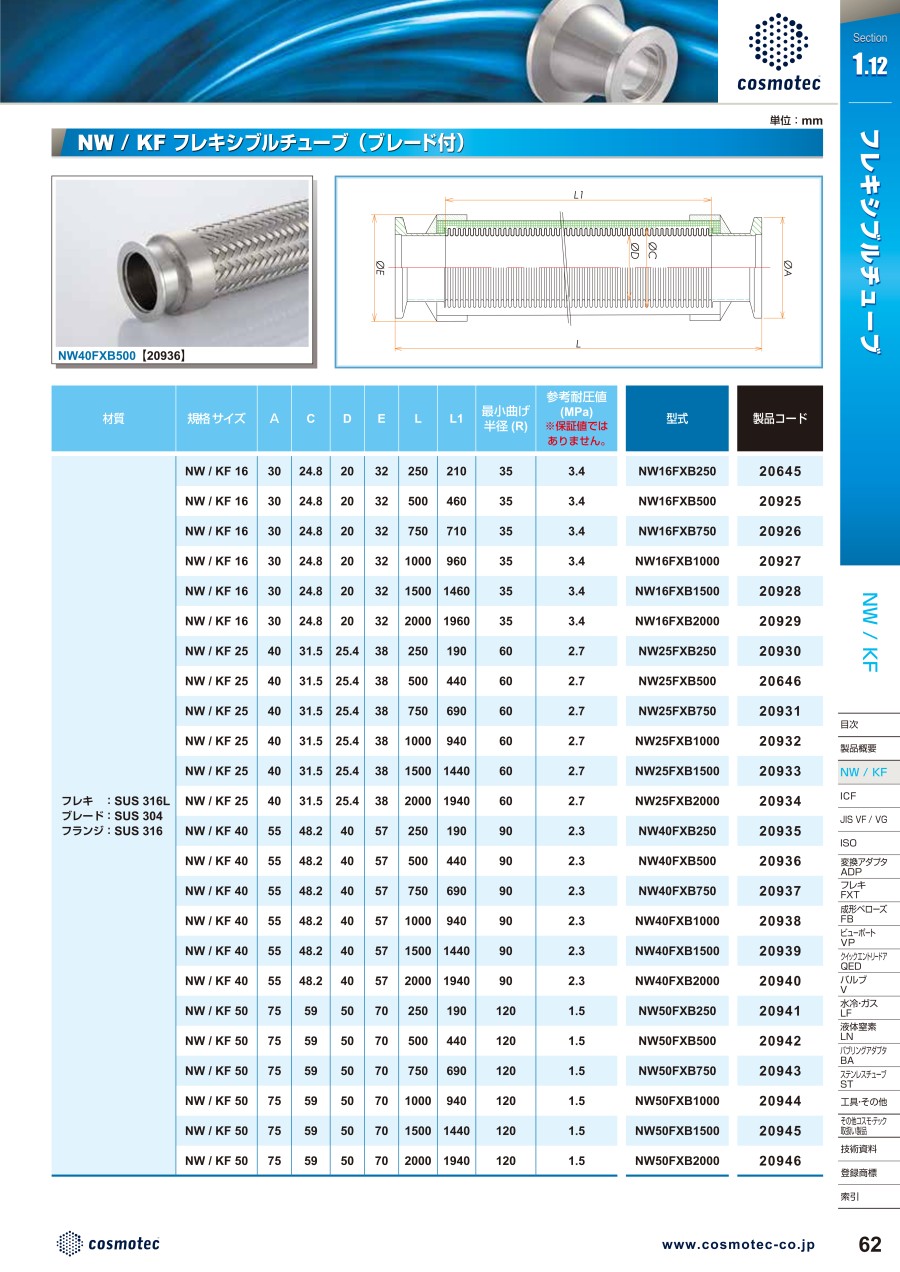

カタログ
