ＮＴＮ

ニードルローラベアリングスラスト円筒ころ軸受 WS形軌道輪

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 868円～11,536円

税込単価: 955円～12,690円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＴＮ

スラストころ軸受

4.7

通常価格(税別)： 128円 (税込価格：141円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＴＮ

スラスト円筒ころ軸受 GS形軌道輪

通常価格(税別)： 1,044円 (税込価格：1,148円)

通常出荷日：在庫品1日目

スラスト針状ころ軸受用の内輪に使用するディスク状軌道盤。【特長】・高荷重の用途...

詳細情報を確認する

軌道輪形状
円筒ころ
荷重方向
スラスト
内外輪材質
スチール
軌道輪列数
単列
サイズ規格
メートル
仕様・環境
標準
転動体材質
スチール
外輪タイプ
フラット
保持器種類
なし
潤滑剤
なし
内部すきま記号
なし
形式記号
WS
保持器記号
なし
仕様
標準
シール・シールド
なし
軌道輪形状記号
なし

ご注意

※掲載写真は代表写真です。メーカーカタログで詳細形状をご確認ください。

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

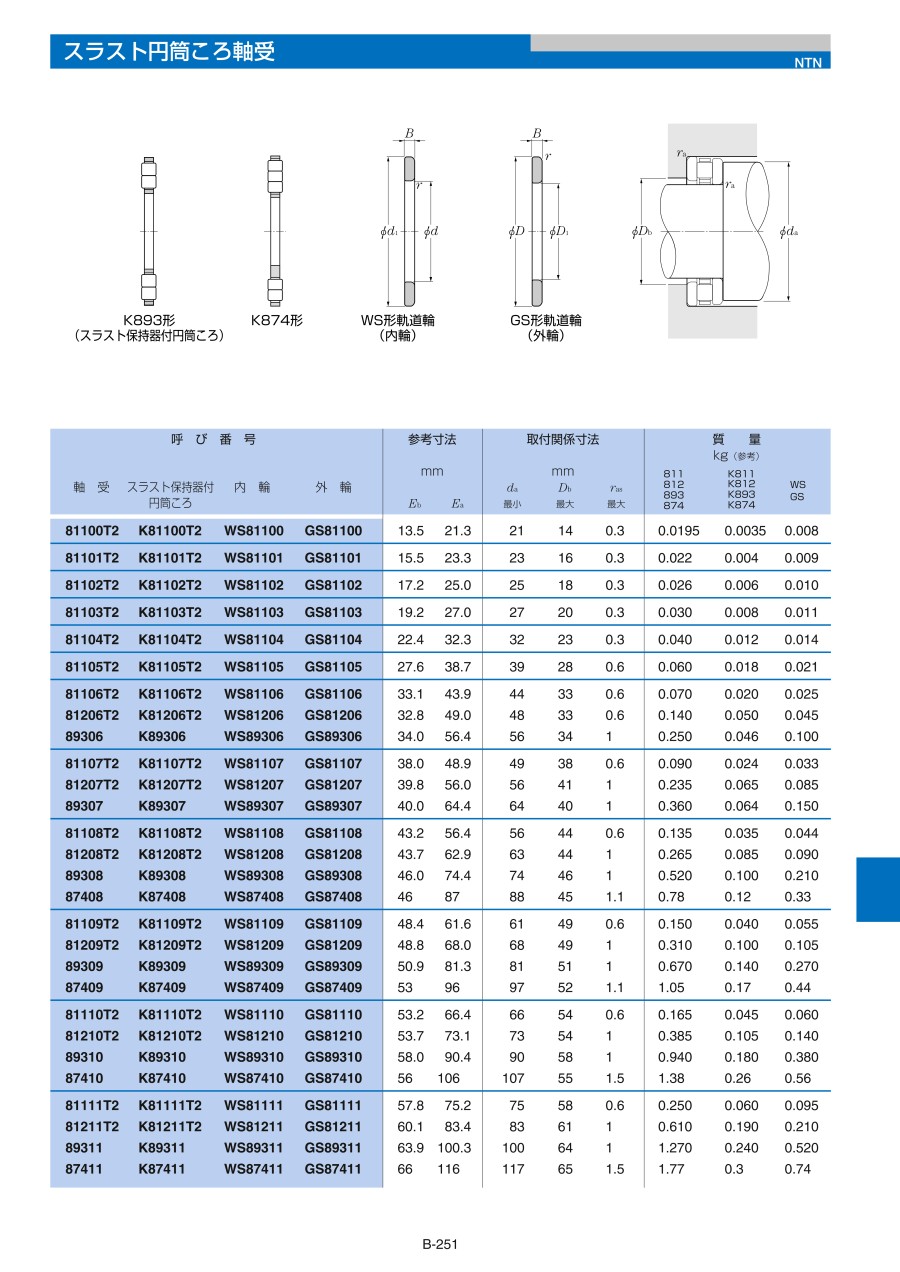

カタログ

商品情報

ニードルローラベアリングスラスト円筒ころ軸受 WS形軌道輪　（各種別売り商品です。組合せはメーカーカタログを参照ください）

寸法

呼び番号				参考寸法 mm		取付関係寸法 mm			質量 kg(参考)
軸受	スラスト保持器付円筒ころ	内輪	外輪	E_b	E_a	d_a 最小	D_b 最大	r_as 最大	811 812 893 874	K811 K812 K893 K874	WS GS
81100T2	K81100T2	WS81100	GS81100	13.5	21.3	21	14	0.3	0.0195	0.0035	0.008
81101T2	K81101T2	WS81101	GS81101	15.5	23.3	23	16	0.3	0.022	0.004	0.009
81102T2	K81102T2	WS81102	GS81102	17.2	25.0	25	18	0.3	0.026	0.006	0.010
81103T2	K81103T2	WS81103	GS81103	19.2	27.0	27	20	0.3	0.030	0.008	0.011
81104T2	K81104T2	WS81104	GS81104	22.4	32.3	32	23	0.3	0.040	0.012	0.014
81105T2	K81105T2	WS81105	GS81105	27.6	38.7	39	28	0.6	0.060	0.018	0.021
81106T2	K81106T2	WS81106	GS81106	33.1	43.9	44	33	0.6	0.070	0.020	0.025
81206T2	K81206T2	WS81206	GS81206	32.8	49.0	48	33	0.6	0.140	0.050	0.045
89306	K89306	WS89306	GS89306	34.0	56.4	56	34	1	0.250	0.046	0.100
81107T2	K81107T2	WS81107	GS81107	38.0	48.9	49	38	0.6	0.090	0.024	0.033
81207T2	K81207T2	WS81207	GS81207	39.8	56.0	56	41	1	0.235	0.065	0.085
89307	K89307	WS89307	GS89307	40.0	64.4	64	40	1	0.360	0.064	0.150
81108T2	K81108T2	WS81108	GS81108	43.2	56.4	56	44	0.6	0.135	0.035	0.044
81208T2	K81208T2	WS81208	GS81208	43.7	62.9	63	44	1	0.265	0.085	0.090
89308	K89308	WS89308	GS89308	46.0	74.4	74	46	1	0.520	0.100	0.210
87408	K87408	WS87408	GS87408	46	87	88	45	1.1	0.78	0.12	0.33
81109T2	K81109T2	WS81109	GS81109	48.4	61.6	61	49	0.6	0.150	0.040	0.055
81209T2	K81209T2	WS81209	GS81209	48.8	68.0	68	49	1	0.310	0.100	0.105
89309	K89309	WS89309	GS89309	50.9	81.3	81	51	1	0.670	0.140	0.270
87409	K87409	WS87409	GS87409	53	96	97	52	1.1	1.05	0.17	0.44
81110T2	K81110T2	WS81110	GS81110	53.2	66.4	66	54	0.6	0.165	0.045	0.060
81210T2	K81210T2	WS81210	GS81210	53.7	73.1	73	54	1	0.385	0.105	0.140
89310	K89310	WS89310	GS89310	58.0	90.4	90	58	1	0.940	0.180	0.380
87410	K87410	WS87410	GS87410	56	106	107	55	1.5	1.38	0.26	0.56
81111T2	K81111T2	WS81111	GS81111	57.8	75.2	75	58	0.6	0.250	0.060	0.095
81211T2	K81211T2	WS81211	GS81211	60.1	83.4	83	61	1	0.610	0.190	0.210
89311	K89311	WS89311	GS89311	63.9	100.3	100	64	1	1.270	0.240	0.520
87411	K87411	WS87411	GS87411	66	116	117	65	1.5	1.77	0.3	0.74

許容回転数について

本許容回転数は、以下前提により達成できる許容回転数です。
以下のご使用条件と異なる場合の許容回転数については、「精密転がり軸受カタログ」をご参照いただくか、別途お問合せください。

推奨のグリースを適量封入し、十分ななじみ運転と外筒冷却等による発生熱の除去をした条件下での使用
定圧予圧での使用

型番リスト

表示件数

型番

内径

(mm)

外径

(mm)

幅

(mm)

基本定格荷重動定格

(N)

回転数

(rpm)

RoHS?

最小発注数量

30	52	4.25	53000	6000	-	1個
35	62	5.25	54500	4900	-	1個
40	68	5	74500	4400	-	1個
45	73	5.5	82000	4100	-	1個
50	78	6.5	85000	3800	-	1個
55	90	7	121000	3300	-	1個
60	95	7.5	126000	3100	-	1個
65	100	8	130000	2900	-	1個
70	105	8	134000	2700	-	1個
75	110	8	138000	2600	-	1個
80	115	8.5	143000	2500	-	1個
85	125	9.5	169000	2300	-	1個
90	135	10.5	213000	2100	-	1個
100	150	11.5	243000	1900	-	1個
110	160	11.5	258000	1800	10	1個
120	170	12	264000	1700	10	1個
140	200	13.5	370000	1400	10	1個
40	78	7.5	85000	4000	10	1個
45	85	8.25	102000	3600	10	1個
50	95	9.5	125000	3200	-	1個
55	105	10.5	158000	2900	10	1個
60	110	10.5	162000	2700	10	1個
65	115	10.5	167000	2600	10	1個
90	155	13.5	289000	1900	10	1個

通常単価(税別) (税込単価)	通常出荷日

868円 ( 955円 )	5日目
1,126円 ( 1,239円 )	4日目
1,241円 ( 1,365円 )	4日目
1,235円 ( 1,359円 )	4日目
1,438円 ( 1,582円 )	4日目
1,920円 ( 2,112円 )	4日目
2,544円 ( 2,798円 )	4日目
2,130円 ( 2,343円 )	4日目
2,422円 ( 2,664円 )	4日目
2,535円 ( 2,789円 )	4日目
3,062円 ( 3,368円 )	4日目
3,498円 ( 3,848円 )	4日目
4,360円 ( 4,796円 )	4日目
5,132円 ( 5,645円 )	4日目
5,777円 ( 6,355円 )	4日目
6,462円 ( 7,108円 )	2日目
11,536円 ( 12,690円 )	4日目
2,111円 ( 2,322円 )	4日目
2,216円 ( 2,438円 )	4日目
2,401円 ( 2,641円 )	4日目
3,379円 ( 3,717円 )	4日目
3,599円 ( 3,959円 )	4日目
3,278円 ( 3,606円 )	4日目
8,747円 ( 9,622円 )	4日目

詳細情報

基本情報

基本情報

スラスト針状ころ軸受用の内輪に使用するディスク状軌道盤。
【特長】
・高荷重の用途に適しておりアキシアル剛性も大きく、アキシアル荷重のみ受けることが可能。
【用途】
・鉄鋼設備、ポンプ、工作機械、風力発電などに最適。

ご注意

※掲載写真は代表写真です。メーカーカタログで詳細形状をご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ニードルローラベアリングスラスト円筒ころ軸受 WS形軌道輪のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスラストベアリングを取り付ける際の向きはどうすればいいでしょうか

荷重が掛かる方に外輪が来るように取り付けます。
また、径の大きい方が芯出しになります。
