EVAC Galss（TM）エラストマーシール NW 16-63
- センターリング種類
- アウターリング付センターリング
- 規格
- NW/KF規格
- 材質
- 樹脂
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
34.016035.123.616の仕様・寸法情報
商品情報

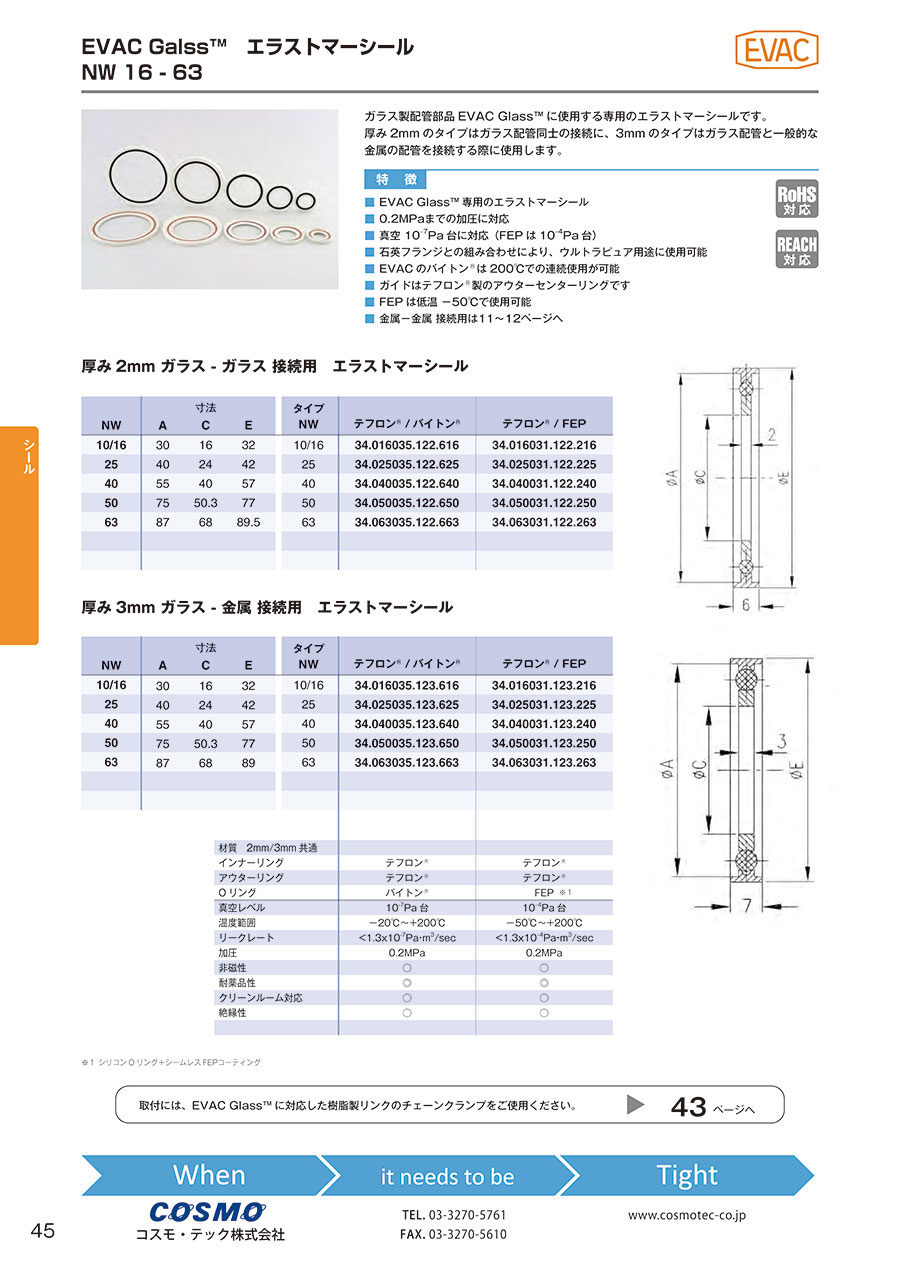

外形図
厚み2mm ガラス - ガラス 接続用 エラストマーシール
厚み3mm ガラス - 金属 接続用 エラストマーシール
製品仕様
材質 2mm/3mm共通
| タイプ NW | ふっ素樹脂® / バイトン® | ふっ素樹脂® / FEP |
|---|---|---|
| インナーリング | ふっ素樹脂® | ふっ素樹脂® |
| アウターリング | ふっ素樹脂® | ふっ素樹脂® |
| O リング | バイトン® | FEP ※1 |
| 真空レベル | 10-7Pa台 | 10‒4Pa台 |
| 温度範囲 | -20℃～+200℃ | -50℃～+200℃ |
| リークレート | <1.3x10-7Pa•m3/sec | <1.3x10‒4Pa•m3/sec |
| 加圧 | 0.2MPa | 0.2MPa |
| 非磁性 | ○ | ○ |
| 耐薬品性 | ◎ | ◎ |
| クリーンルーム対応 | ○ | ○ |
| 絶縁性 | ○ | ○ |
※１ シリコンO リング＋シームレスFEPコーティング
厚み2mm ガラス - ガラス 接続用 エラストマーシール
| タイプ NW | ふっ素樹脂® / バイトン® | ふっ素樹脂® / FEP |
|---|---|---|
| 10/16 | 34.016035.122.616 | 34.016031.122.216 |
| 25 | 34.025035.122.625 | 34.025031.122.225 |
| 40 | 34.040035.122.640 | 34.040031.122.240 |
| 50 | 34.050035.122.650 | 34.050031.122.250 |
| 63 | 34.063035.122.663 | 34.063031.122.263 |
厚み3mm ガラス - 金属 接続用 エラストマーシール
| タイプ NW | ふっ素樹脂® / バイトン® | ふっ素樹脂® / FEP |
|---|---|---|
| 10/16 | 34.016035.123.616 | 34.016031.123.216 |
| 25 | 34.025035.123.625 | 34.025031.123.225 |
| 40 | 34.040035.123.640 | 34.040031.123.240 |
| 50 | 34.050035.123.650 | 34.050031.123.250 |
| 63 | 34.063035.123.663 | 34.063031.123.263 |
規格表
厚み2mm ガラス - ガラス 接続用 エラストマーシール
| NW | 寸法 | ||
|---|---|---|---|
| A | C | E | |
| 10/16 | 30 | 16 | 32 |
| 25 | 40 | 24 | 42 |
| 40 | 55 | 40 | 57 |
| 50 | 75 | 50.3 | 77 |
| 63 | 87 | 68 | 89.5 |
厚み3mm ガラス - 金属 接続用 エラストマーシール
| NW | 寸法 | ||
|---|---|---|---|
| A | C | E | |
| 10/16 | 30 | 16 | 32 |
| 25 | 40 | 24 | 42 |
| 40 | 55 | 40 | 57 |
| 50 | 75 | 50.3 | 77 |
| 63 | 87 | 68 | 89 |
詳細情報
基本情報
安心と信頼のエバックブランド多数ご用意！エバックならミスミへ！
ガラス製配管部品EVAC Glass（TM）に使用する専用のエラストマーシールです。
厚み2mmのタイプはガラス配管同士の接続に、3mmのタイプはガラス配管と一般的な金属の配管を接続する際に使用します。
【特長】
・0.2MPaまでの加圧に対応
・真空10の-7乗Pa台に対応（FEPは10の-4乗Pa台）
・石英フランジとの組み合わせにより、ウルトラピュア用途に使用可能
・EVACのバイトン（R）は200℃での連続使用が可能
・ガイドはふっ素樹脂（R）製のアウターセンターリングです
・FEPは低温-50℃で使用可能
