ボールねじサポート用スラストアンギュラ玉軸受（高負荷容量用）NSK TAC02・03系列
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 7,273円～12,461円
- 税込単価
- 8,000円～13,707円
内部仕様の最適化設計により、限界アキシアル荷重を向上した玉軸受。【特長】・ボー...
詳細情報を確認する
未確定：候補が2型番あります。
商品情報
外形図

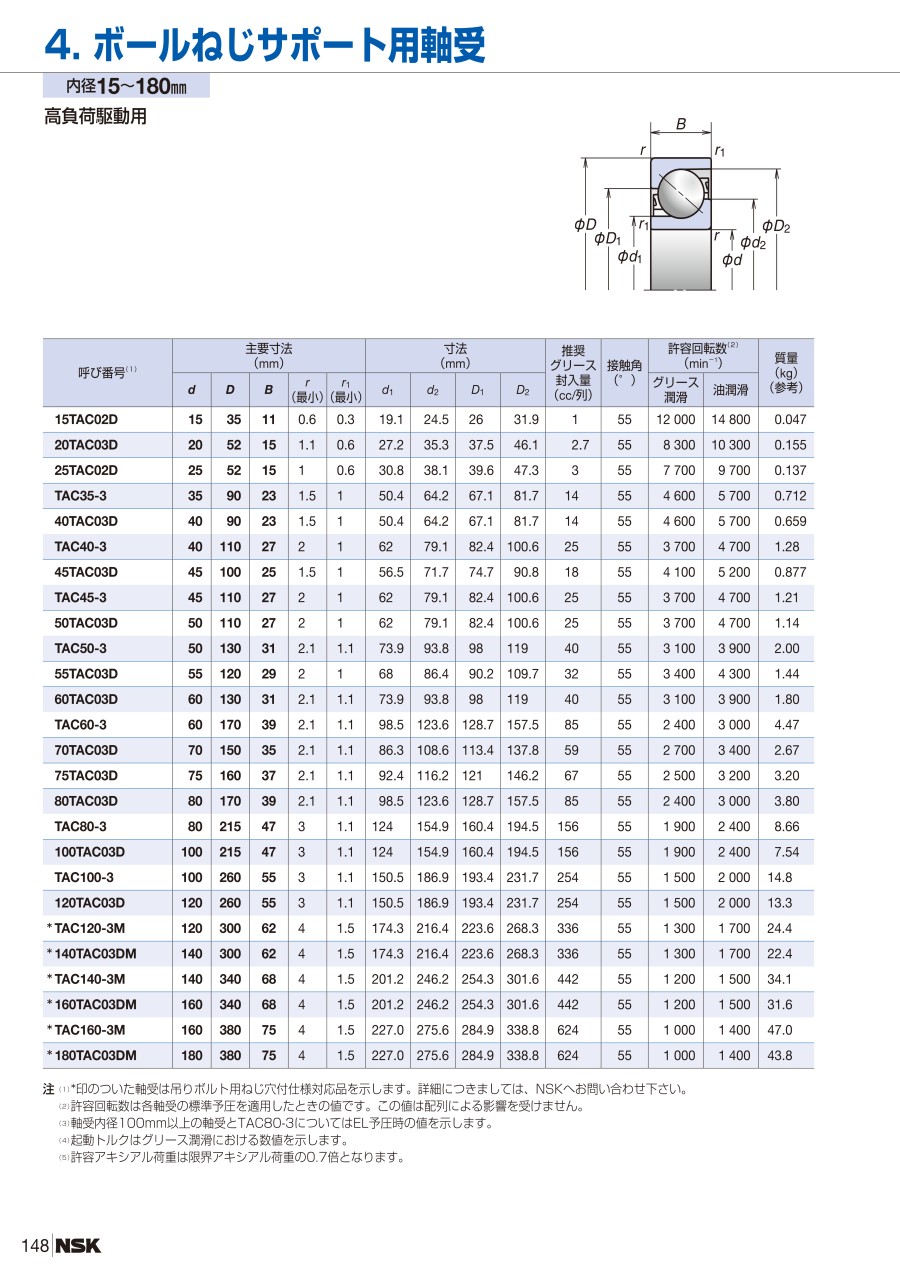

規格表
| 呼び番号 | 主要寸法 (mm) | 寸法 (mm) | 推奨 グリース 封入量 (cc/列) | 接触角 (度) | 許容回転数(1) (min-1) | 質量 (kg) (参考) | 予圧荷重(20) (DB,DF組合せ) (N) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | C | r (最小) | r1 (最小) | d1 | d2 | D1 | D2 | グリース 潤滑 | |||||
| 15TAC02D | 15 | 35 | 11 | 0.6 | 0.3 | 19.1 | 24.5 | 26 | 31.9 | 1 | 55 | 12,000 | 0.047 | 400 |
| 25TAC02D | 25 | 52 | 15 | 1 | 0.6 | 30.8 | 38.1 | 39.6 | 47.3 | 3 | 55 | 7,700 | 0.137 | 690 |
| 40TAC03D | 40 | 90 | 23 | 1.5 | 1 | 50.4 | 64.2 | 67.1 | 81.7 | 14 | 55 | 4,600 | 0.659 | 2,500 |
| 45TAC03D | 45 | 100 | 25 | 1.5 | 1 | 56.5 | 71.7 | 74.7 | 90.8 | 18 | 55 | 4,100 | 0.877 | 2,800 |
| 50TAC03D | 50 | 110 | 27 | 2 | 1 | 62 | 79.1 | 82.4 | 100.6 | 25 | 55 | 3,700 | 1.14 | 3,900 |
| 55TAC03D | 55 | 120 | 29 | 2 | 1 | 68 | 86.4 | 90.2 | 109.7 | 32 | 55 | 3,400 | 1.44 | 4,800 |
| 60TAC03D | 60 | 130 | 31 | 2.1 | 1.1 | 73.9 | 93.8 | 98 | 119 | 40 | 55 | 3,100 | 1.80 | 5,200 |
| 80TAC03D | 80 | 170 | 39 | 2.1 | 1.1 | 98.5 | 123.6 | 128.7 | 157.5 | 85 | 55 | 2,400 | 3.80 | 8,050 |
| 100TAC03D | 100 | 215 | 47 | 3 | 1.1 | 124 | 154.9 | 160.4 | 194.5 | 156 | 55 | 1,900 | 7.54 | 1,240 |
| 呼び番号 | アキシアル剛性(2) | 起動トルク(3) | 基本定格荷重Ca (Fa負荷列数区分による) | 限界アキシアル荷重(4) (Fa負荷列数区分による) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1列 (kN) | 2列 (kN) | 3列 (kN) | 4列 (kN) | 5列 (kN) | 1列 (kN) | 2列 (kN) | 3列 (kN) | 4列 (kN) | 5列 (kN) | |||
| 15TAC02D | 290 | 0.017 | 21.0 | 34.0 | 45.0 | 55.5 | 64.5 | 18.6 | 37.5 | 56.0 | 74.5 | 93.0 |
| 25TAC02D | 430 | 0.036 | 37.0 | 60.0 | 79.5 | 97.5 | 114 | 36.0 | 72.5 | 109 | 145 | 181 |
| 40TAC03D | 780 | 0.26 | 113 | 184 | 244 | 299 | 350 | 118 | 235 | 355 | 470 | 590 |
| 45TAC03D | 830 | 0.31 | 133 | 216 | 287 | 350 | 410 | 142 | 283 | 425 | 565 | 710 |
| 50TAC03D | 970 | 0.50 | 166 | 270 | 360 | 440 | 515 | 181 | 360 | 540 | 720 | 905 |
| 55TAC03D | 1,060 | 0.68 | 190 | 310 | 410 | 500 | 585 | 210 | 420 | 630 | 840 | 1,050 |
| 60TAC03D | 1,120 | 0.78 | 218 | 355 | 470 | 575 | 670 | 242 | 485 | 725 | 965 | 1,210 |
| 80TAC03D | 1,400 | 1.5 | 305 | 495 | 660 | 805 | 940 | 390 | 775 | 1,170 | 1,550 | 1,940 |
| 100TAC03D | 880 | 0.15 | 420 | 685 | 910 | 1,110 | 1,300 | 510 | 1,020 | 1,530 | 2,040 | 2,550 |
（1）許容回転数は各軸受けの標準与圧を適用したときの値です。この値は配列のよる影響を受けません。
（2）軸受内径100mm以上の軸受けとTAC80-3についてはEL与圧時の値を示します。
（3）起動トルクはグリース潤滑における数値を示します。
（4）許容アキシアル荷重は限界アキシアル荷重の0.7倍となります。
商品特長詳細
高剛性用/高負荷駆動用
内部の設計を最適化し、ボールを増やしたことで従来より大幅に性能が向上した玉軸受
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,273円 ( 8,000円 ) | 在庫品1日目当日出荷可能 |
12,461円 ( 13,707円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
内部仕様の最適化設計により、限界アキシアル荷重を向上した玉軸受。
【特長】
・ボール数を多くし、接触角を60°にしたことにより、高いアキシアル剛性を実現。
・動定格荷重が従来比5％以上向上。
・列数削減による装置の小型化に寄与。
・軸径を変えることなく、負荷容量の大きな軸受を使用することで、ねじ軸端をコンパクトにすることが可能。
・従来のアンギュラ玉軸受と比べ延命。
【用途】
・工作機械送り駆動ボールねじや搬送ボールねじのサポートに利用可能。
商品担当おすすめ
ボールねじサポート用スラストアンギュラ玉軸受（高負荷容量用）NSK TAC02・03系列のレビュー
小型装置の回転軸受けとして
5
5.02019/02/09
小型装置の回転軸受けとして、少量多品種の試作品製作が多いため、細かいラインナップで選択でき助かっています。
1人が参考にしています。
よくあるご質問（FAQ）
Qサポートユニット以外の用途で使用できますか？
A
基本想定外の使用方法になりますので、別途VONAサポートセンター(0120-343-256)までお問い合わせください。
